Testeur de vibration ES-3A.pdf
Définition Application
Testeur de vibration de type électrodynamique à haute fréquence avec fonction de spectre de réaction aux chocsIl est utilisé dans les milieux éducatifs, de recherche et de laboratoire.doté de la structure de circuit double magnétique, de cercles d'action auto-générés, de support aérien et de roulements à rouleaux et de guidage linéaire,isolation trunnion technologie moderne avancée et technologie spéciale, peut être complété par des essais de vibration sinusoïdale à trois axes X, Y, Z et des essais de vibration aléatoire à large bande, à compléter par les essais classiques (moitié-sinus, trapézoïdal,Test du spectre de réponse au choc et au poulsCes produits sont largement utilisés dans les domaines de la défense nationale, des armes, de l'aviation, de l'aérospatiale, des communications, de l'électronique, des appareils électriques, des communications, des appareils ménagers et autres.
| Modèle:ES-30 | |
|---|---|
| Poussée sinusoïdale | 3 000 kgf |
| Poussée aléatoire | 3 000 kgf |
| Poussée d'impact | 6 000 kgf |
| Plage de fréquences | 3 à 2800 Hz |
| Déplacement continu | 51 mm |
| L'impact du déplacement | 51 mm |
| Vitesse maximale | 10,8 m/s |
| Accélération maximale | 981 m/s2 |
| Diamètre de bobine mobile | Φ450 mm |
| Permettez le moment excentrique | > 196 N.m. |
| Point de raccordement de charge | 6 pions |
| Masse équivalente des pièces mobiles | 40 kg ou plus |
| Taille de vis des comptoirs (norme) | M10 |
| direction de la vibration | Vibration verticale + horizontale |
| Fréquence d'isolation axiale | 3 Hz |
| Charge maximale | 500 kg |
| Fuite de flux magnétique | Le produit doit être présenté à l'essai. |
| Dimensions (sans emballage) | Pour les appareils à commande numérique |
| Tableau de vibration Poids | 1300 kg |
Caractéristiques de la machine d'essai des vibrations:

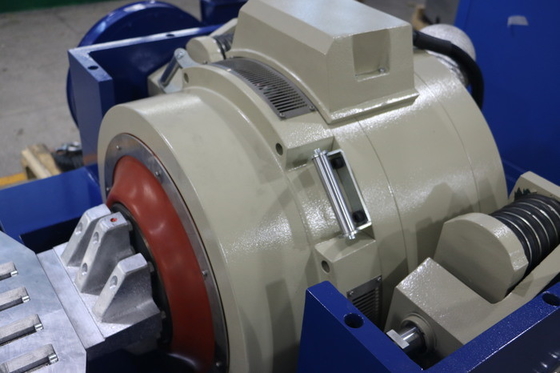

1Un squelette de cercle dynamique bien conçu, avec une fréquence de résonance axiale de niveau supérieur.
2Deux circuits magnétiques, faible fuite de flux magnétique, structure compacte et rationnelle.
3Les roulements à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux.
4La fondation d'isolation Trunnion dédiée à l'utilisation d'hormones, l'installation de la commodité mobile.
5La technologie avancée se déplace autour du système pour assurer le cercle dynamique d'une fiabilité élevée.
6Une nouvelle conception des conduits et un effet de refroidissement amélioré.
7. la rigidité statique, la rigidité dynamique du petit ballon portant, augmentant la capacité de support de la table de vibration, améliorant les performances à basse fréquence.

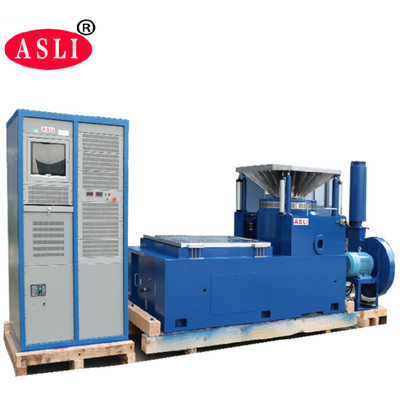

Composition deMachine d'essai des vibrations électromagnétiques à haute fréquence:

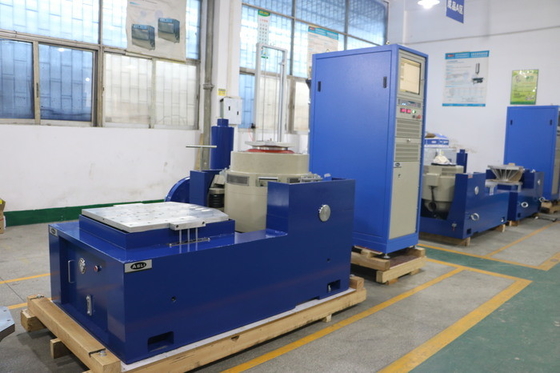

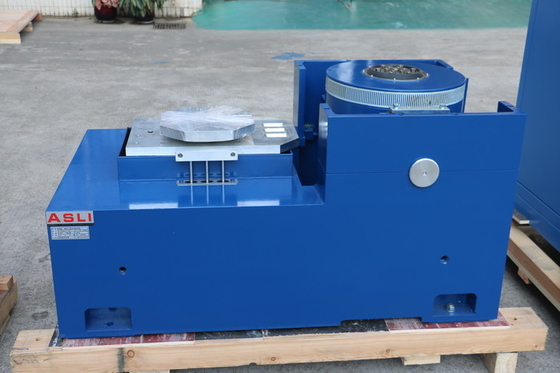

Banque d'essais de vibration, amplificateur de puissance, ventilateur de refroidissement, table de glissement, élargisseur vertical
