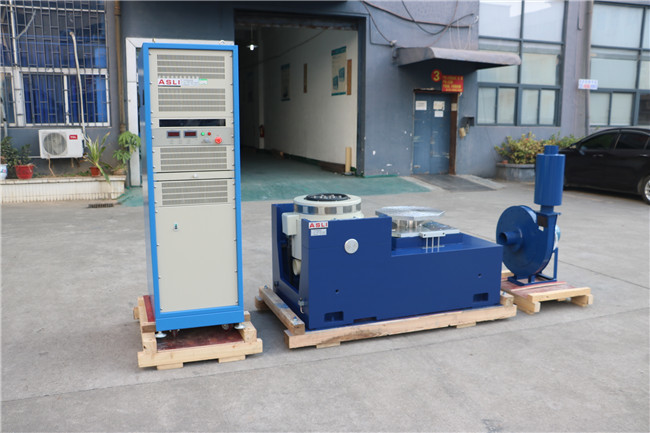

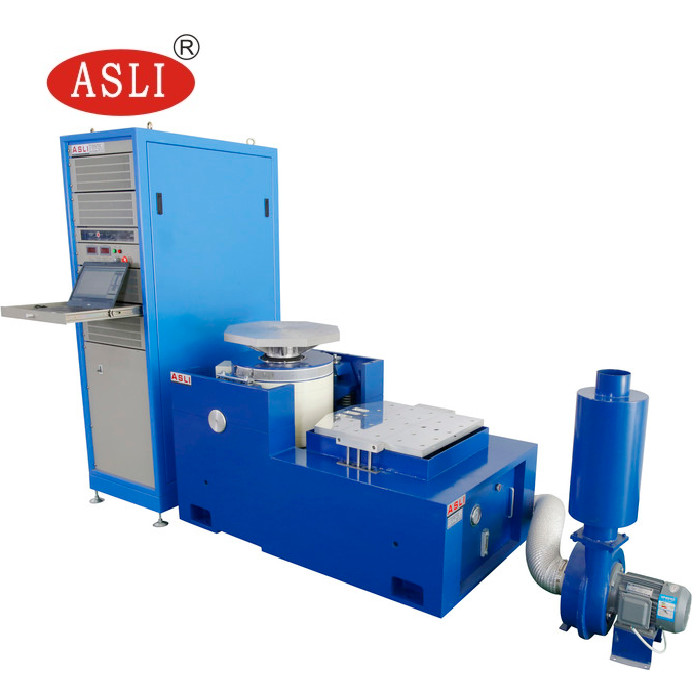

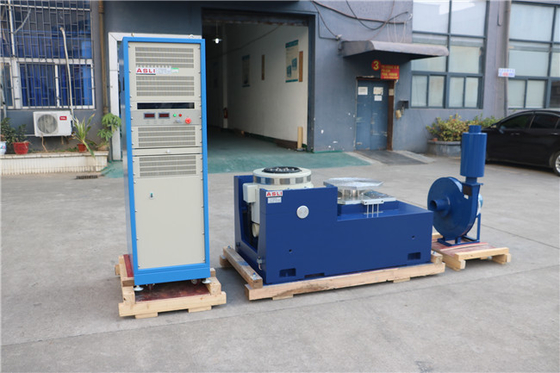

Équipement d'essai vertical de vibration de champ de fréquence horizontale pour l'essai de résistance de vibration
Product Details
| force de vibration: | 30000n | Direction de vibration: | horizontal vertical |
|---|---|---|---|
| Application: | Pièces automobiles | Déplacement: | 51mm |
| Taille de la table: | 1000 * 1000 mm | Taper: | Haute fréquence |
| Mettre en évidence |
appareil de contrôle de vibration de champ de fréquence 30000N,appareil de contrôle de résistance de vibration de 51mm,Appareil de contrôle à haute fréquence de résistance de vibration |
||
Product Description
L'équipement de test de vibration à balayage de fréquence vertical et horizontal pour le test de résistance aux vibrations est largement utilisé dans la défense, l'aviation, l'aérospatiale, les communications, l'électronique, les automobiles, les appareils ménagers et d'autres industries. Ce type d'équipement est utilisé pour découvrir les défauts précoces, simuler les conditions de travail réelles et effectuer des tests de résistance structurelle. L'application du produit est large, la largeur d'application est évidente et l'effet du test est remarquable et fiable.
Il prend en charge les ondes sinusoïdales, FM, balayage, programmable, multiplicateur de fréquence, logarithmique, accélération maximale, modulation d'amplitude et contrôle du temps. Il dispose d'un contrôle informatique complet et d'une opération simple à accélération fixe/amplitude fixe. L'équipement a subi des tests de fonctionnement continu sans défaillance pendant 3 mois, démontrant des performances stables et une qualité fiable.
Télécharger le banc d'essai de vibration à haute fréquence ES-30 (PDF)
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Plage de fréquences (Hz) | Accélération nominale (m/s²) | Vitesse nominale (m/s) | Déplacement nominal (p-p) mm | Charge max. (Kg) | Bobine mobile (Kg) | Dimension de la bobine mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1,6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1,8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1,8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1,8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1,8 | 51 | 4500 | 300 | Φ870 |
| Paramètre | Spécification |
|---|---|
| Taille de la table | 1000 × 1000 mm |
| Matériau | Alliage d'aluminium |
| Épaisseur | 40 mm |
| Fréquence de travail max. | Sinus 1000 Hz, Aléatoire 1200 Hz |
| Paramètre | Spécification |
|---|---|
| Taille de l'extenseur | 1000 × 1000 mm |
| Matériau | Alliage d'aluminium |
| Fréquence de travail max. | Sinus 500 Hz, Aléatoire 1000 Hz |
| Paramètre | Spécification |
|---|---|
| Puissance de sortie max. | 42 kVA |
| Réponse en fréquence | > 65 dB |
| Tension de sortie | 100 Vrms |
| Efficacité de conversion | > 90% |
| Paramètre | Spécification |
|---|---|
| Puissance | 15 kW |
| Volume d'air | 0,66 m³/min |
| Pression d'air | 0,08 kgf/cm² |
| Diamètre du tube d'air | 200 mm |
Si vous avez besoin de plus d'informations sur l'équipement de test de vibration à balayage de fréquence vertical et horizontal pour le test de résistance aux vibrations, n'hésitez pas à nous contacter.
Product Highlights
Le testeur de vibrations ES-30 offre une force de 30 000 N, des tests verticaux/horizontaux, un déplacement de 51 mm et une table de 1 000 x 1 000 mm. Idéal pour les pièces automobiles, l’électronique et l’aérospatiale. Dispose des modes sinusoïdal, aléatoire et balayage avec un contrôle total par ordinateur. Stable, fiable et conçu pour des tests rigoureux de résistance aux vibrations.
