Type électromagnétique de Tableau de dispositif trembleur de vibration à haute fréquence de laboratoire
Product Details
| Le pouvoir: | 380V, 3 phases | Plage de fréquences: | 5 ~ 3500hz |
|---|---|---|---|
| norme d'essai: | MIL-STD-202 Méthode 213 | Vibration: | Verticale et horizontale |
| Taille de la table: | 600 x 600 mm | Charge maximale: | 400 kilos |
| Mettre en évidence |
Table d'agitation de vibration 10000N,Table d'agitation de vibration 3500hz,Table d'agitation de laboratoire électromagnétique |
||
Product Description
équipement d'essai de vibration ES-10.pdf

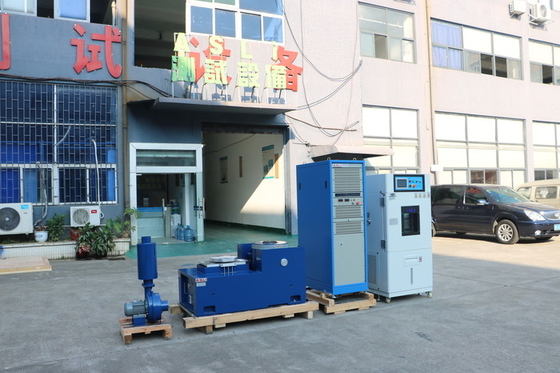

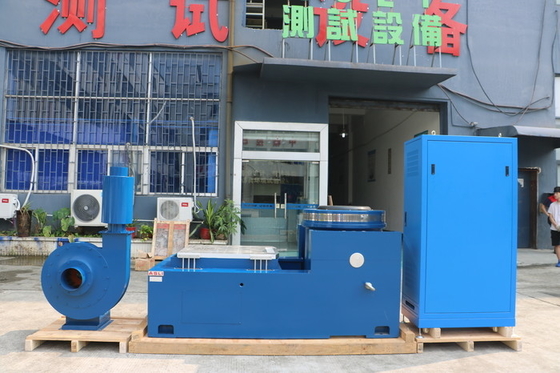

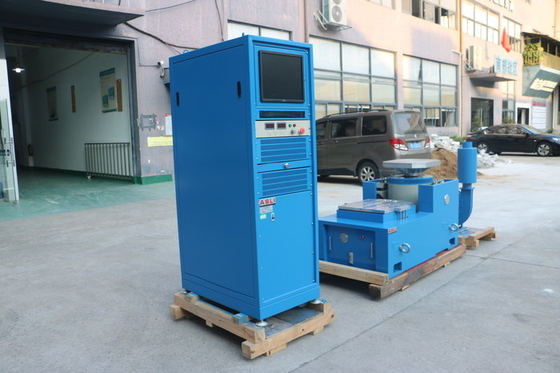

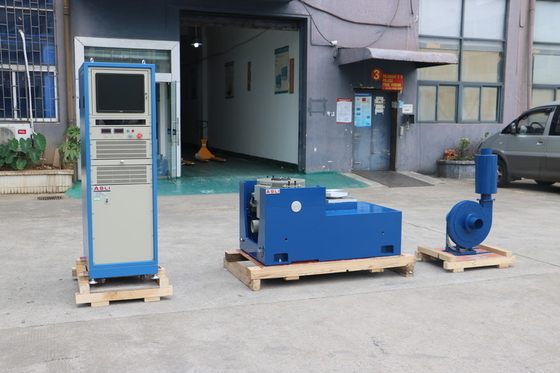

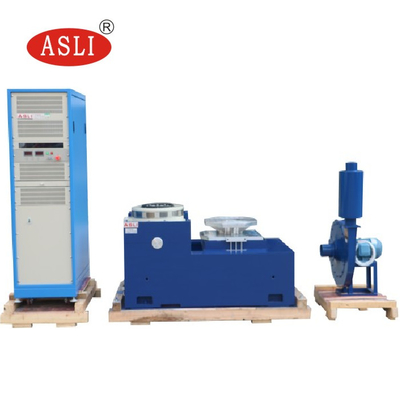

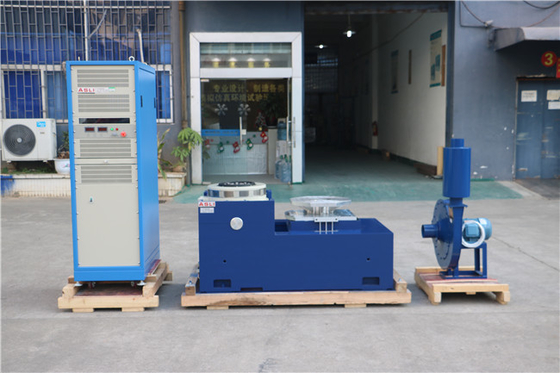

Tableau de vibration à haute fréquence de type électromagnétique de laboratoire
Shaker de laboratoire à haute fréquence Simulation de transport Shaker de vibration électrodynamiqueest largement utilisé dans les domaines de la défense, de l'aviation, de l'aérospatiale, des communications, de l'électronique, de l'automobile, des appareils électroménagers et d'autres industries.simulation de la condition de travail réelle et test de résistance de la structure, l'application du produit est large, la largeur d'application est évidente, l'effet de test est remarquable et fiable.accélération maximale, modulation d'amplitude, contrôle du temps, contrôle informatique à fonction complète, accélération fixe simple/amplitude fixe.
Paramètres techniques de la machine d'essai des vibrations:
| Modèle |
Sine nominale La force(N) |
Nommé au hasard La force(N) |
Fréquence Plage (Hz) |
Accélération nominale (m/s2) Le | Vitesse nominale ((m/s) |
Nommé Disparitionle placement (p-p) mm |
Chargement maximal (kg) | coil de déplacement ((Kg) |
Dimension de Résistance à la combustion |
| Le numéro ES-1 | 1000 | 1000 | 3 à 3500. | 400 | 1.2 | 25 | 70 | 2.5 | Φ 150 |
| ES-2 | 2000 | 2000 | 3 à 3500. | 800 | 1.6 | 25 | 70 | 2.5 | Φ 150 |
| ES-2a | 2000 | 2000 | 3 à 3500. | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 à 3500. | 1000 | 1.6 | 25 | 100 | 3.5 | Φ 150 |
| ES-3a | 3000 | 3000 | 3 à 3500. | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| Le numéro ES-6a | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| Le numéro ES-10 | 10000 | 10000 | 3 à 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| Le numéro ES-20 | 20000 | 20000 | 3 à 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Le numéro ES-30 | 30000 | 30000 | 3 à 2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| Le numéro ES-40 | 40000 | 40000 | 3 à 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50, sous réserve de l'accord | 50000 | 50000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Le numéro ES-60 | 60000 | 60000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| Le numéro ES-100 | 100000 | 100000 | 3 à 2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| Le numéro ES-120 | 120000 | 120000 | 3 à 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| Le numéro ES-160 | 160000 | 160000 | 3 à 2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 à 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| Le numéro ES-350 | 350000 | 350000 | 3 à 1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ87 |
Paramètres techniques de la ligne horizontaleÉlargissement:
Paramètres techniques de la ligne verticaleÉlargissement:
Application du shaker à vibration électrodynamique:
Nous sommes fabricants de produits de la série High Frequency Vibration Test Machine, adoptant la "structure de circuit double magnétique", "cercles d'action de squelette auto-générés","Soutien aérien" et "roulants et guidage linéaire", "isolement de trunnion" à la technologie moderne avancée et à la technologie spéciale, peut être complété par des essais de vibration sinusoïdale à trois axes X, Y, Z et des essais de vibration aléatoire à large bande,à compléter par le classique (moitié - sinus)Ces produits sont largement utilisés dans la défense nationale, les armes, l'aviation, l'aérospatiale, les communications, l'électronique,appareils électriques, les communications, les appareils électroménagers et autres domaines.
Caractéristiques d'essai de l'agitateur électrodynamique:
1Un squelette de cercle dynamique bien conçu, avec une fréquence de résonance axiale de niveau supérieur.
2Deux circuits magnétiques, faible fuite de flux magnétique, structure compacte et rationnelle.
3Les roulements à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux.
4La fondation d'isolation Trunnion dédiée à l'utilisation d'hormones, l'installation de la commodité mobile.
5La technologie avancée se déplace autour du système pour assurer le cercle dynamique d'une fiabilité élevée.
6Une nouvelle conception des conduits et un effet de refroidissement amélioré.
7- Rigidité statique, rigidité dynamique du petit ballon porteuse, augmentation de la capacité de la table de vibration, amélioration des performances à basse fréquence.
Si vous avez besoin de plus d'informations sur la table de shaker de vibration à haute fréquence de type électromagnétique de laboratoire, n'hésitez pas à nous envoyer vos demandes.
