Séquenceur de vibration électromagnétique à haute fréquence horizontal et vertical destiné aux essais en laboratoire
Les caractéristiques de la table des vibrations:
1Un squelette de cercle dynamique bien conçu, avec une fréquence de résonance axiale de niveau supérieur.
2Deux circuits magnétiques, faible fuite de flux magnétique, structure compacte et rationnelle.
3Les roulements à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux.
4La fondation d'isolation Trunnion dédiée à l'utilisation d'hormones, l'installation de la commodité mobile.
5La technologie avancée se déplace autour du système pour assurer le cercle dynamique d'une fiabilité élevée.
6Une nouvelle conception des conduits et un effet de refroidissement amélioré.
7. la rigidité statique, la rigidité dynamique du petit ballon portant, augmentant la capacité de support de la table de vibration, améliorant les performances à basse fréquence.
| Modèle:ES-3 | |
|---|---|
| Poussée sinusoïdale | 300 kgf |
| Poussée aléatoire | 300 kgf |
| Poussée d'impact | 600 kgf |
| Plage de fréquences | 2 à 2500 Hz |
| Déplacement continu | 25 mm |
| L'impact du déplacement | 25 mm |
| Vitesse maximale | 10,8 m/s |
| Accélération maximale | 981 m/s2 |
| Diamètre de bobine mobile | Φ150 mm |
| Permettez le moment excentrique | > 196 N.m. |
| Point de raccordement de charge | 6 pions |
| Masse équivalente des pièces mobiles | 3 kg ou plus |
| Taille de vis des comptoirs (norme) | M8 |
| Tableau de disposition des vis (diamètre, circonférence) | 8 sur 100 mm, 8 sur 200 mm. |
| Fréquence d'isolation axiale | 3 Hz |
| Charge maximale | 120 kg |
| Fuite de flux magnétique | Le produit doit être présenté à l'essai. |
| Dimensions (sans emballage) | 730 mm × 550 mm × 650 mm |
| Tableau de vibration Poids | 450 kg ou plus |
Définition Application
Séquenceur de vibration électromagnétique à haute fréquence horizontal et vertical destiné aux essais en laboratoireIl est utilisé dans les milieux éducatifs, de recherche et de laboratoire.doté de la structure de circuit double magnétique, de cercles d'action auto-générés, de support aérien et de roulements à rouleaux et de guidage linéaire,isolation trunnion technologie moderne avancée et technologie spéciale, peut être complété par des essais de vibration sinusoïdale à trois axes X, Y, Z et des essais de vibration aléatoire à large bande, à compléter par les essais classiques (moitié-sinus, trapézoïdal,Test du spectre de réponse au choc et au poulsCes produits sont largement utilisés dans les domaines de la défense nationale, des armes, de l'aviation, de l'aérospatiale, des communications, de l'électronique, des appareils électriques, des communications, des appareils ménagers et autres.

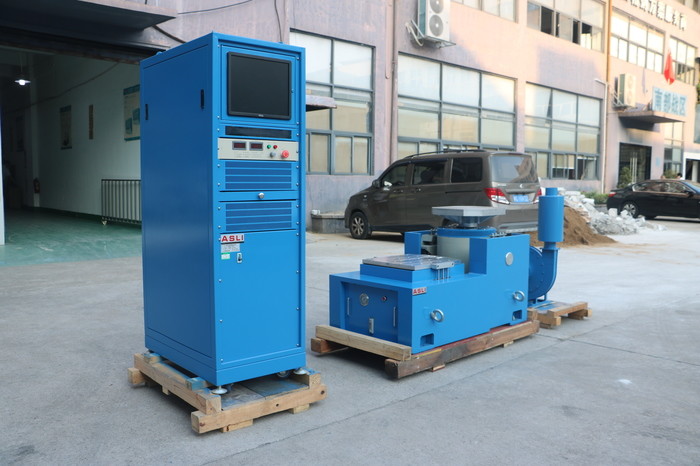

Composition deMachine d'essai des vibrations électromagnétiques à haute fréquence:

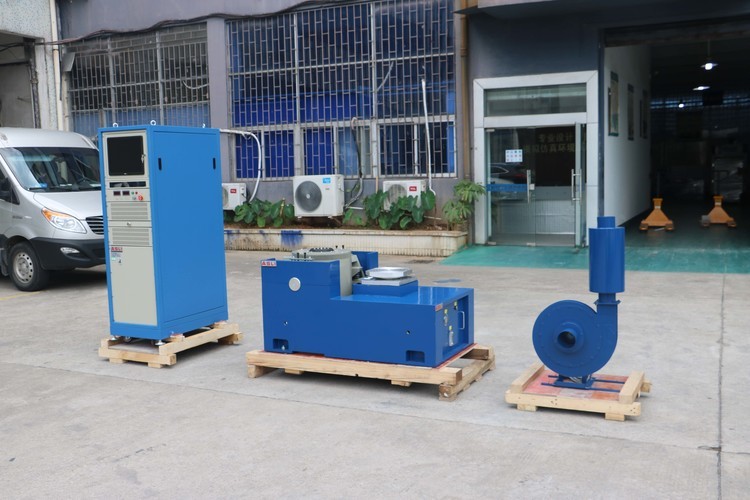

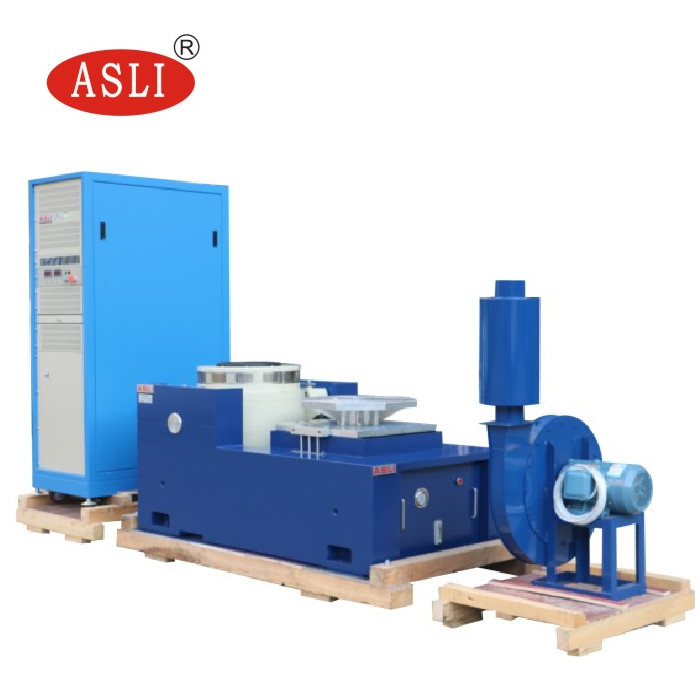

Banque d'essais de vibration, amplificateur de puissance, ventilateur de refroidissement, table de glissement, élargisseur vertical
Caractéristiques du support horizontal:
Dans un petit banc de chargement pour réaliser une accélération et une fréquence de travail plus élevées, pour améliorer la capacité de chargement et les performances de l'ensemble du banc de machine.
Le banc horizontal et le banc de vibration sont de type intégral, avec une structure parfaite, une commodité d'installation et de réglage.
Piste de pression statique, en forme de V, avec capacité de résistance à la pente et à la charge de biais.
Pompe à huile intégrée, bonne structure et facile à utiliser.
Caractéristiques verticales du banc étendu:
VT verticales de banc étendu et des pinces spécifiées, calculées avec précision, conception élaborée, pour assurer au client les meilleures performances selon la parfaite
