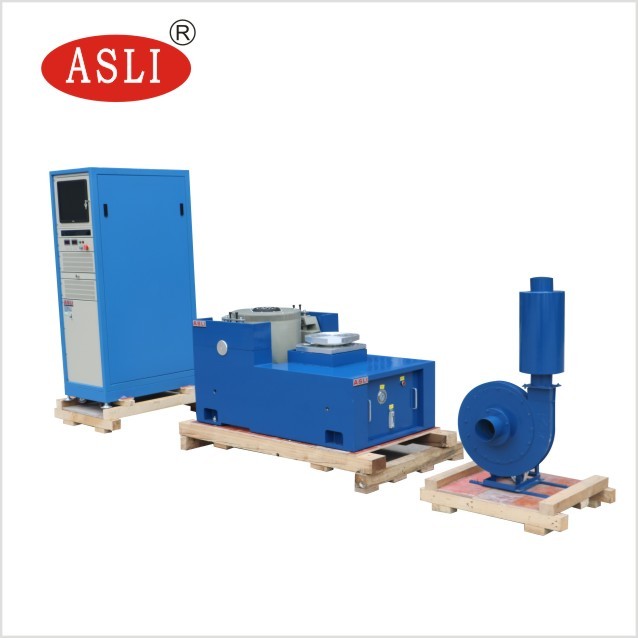

équipement d'essai de table de vibration à accélération haute fréquence machine pour l'essai de batterie
Qu'est-ce que le test par vibration?
Les tests et les données sur les vibrations permettent de mieux comprendre l'état de santé, l'efficacité et la productivité des machines, ainsi que les estimations et les horaires d'exploitation.En compilant et en regroupant les données sur la durée de vie de l'usure et de la contrainte de toute machine en une courte période de temps, les essais de vibration permettent de mieux comprendre l'état de fonctionnement et l'état des machines, des structures et même des produits.
Télécharger le document pour le stockage -- cliquez ici ----→Équipement d'essai de vibration ES-6.pdf
Approbation CEéquipement d'essai de table de vibration à accélération haute fréquence machine pour l'essai de batterieest principalement utilisé pour les essais environnementaux de vibration et de choc du produit, les essais de dépistage du stress environnemental, les essais de fiabilité, des essais peuvent être nécessaires pour l'aérospatiale, les communications,électronique, électrique, des communications, des appareils électroménagers et autres domaines des produits.Il s'agit d'une plateforme de test qui répond à toutes sortes de spécifications de test et peut être exécutée, y compris IEC, MIL-STD, JIS, ASTM et autres spécifications.
Paramètre du shaker d'essai par vibration:
| Modèle |
Sine nominale Force (N) |
Nommé au hasard Force (N) |
Fréquence Plage (Hz) |
Accélération nominale (m/s2) Le | Vitesse nominale (m/s) |
Déplacement nominal (p-p) mm |
Chargement maximal (kg) | coil de déplacement ((Kg) |
Dimension de Coils de déplacement (mm) |
| ES-3 | 3000 | 3000 | 3 à 3500. | 1000 | 1.6 | 25 | 100 | 3.5 | Φ 150 |
| ES-3a | 3000 | 3000 | 3 à 3500. | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| Le numéro ES-6a | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| Le numéro ES-10 | 10000 | 10000 | 3 à 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| Le numéro ES-20 | 20000 | 20000 | 3 à 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Le numéro ES-30 | 30000 | 30000 | 3 à 2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| Le numéro ES-40 | 40000 | 40000 | 3 à 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50, sous réserve de l'accord | 50000 | 50000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Le numéro ES-60 | 60000 | 60000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| Le numéro ES-100 | 100000 | 100000 | 3 à 2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| Le numéro ES-120 | 120000 | 120000 | 3 à 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| Le numéro ES-160 | 160000 | 160000 | 3 à 2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 à 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| Le numéro ES-350 | 350000 | 350000 | 3 à 1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Caractéristiques du produit
* Système de suspension flexible et guidage en ligne droite, forte capacité de support, bonne performance de guidage et grande stabilité.
* La rigidité statique de l'airbag de charge centrale est grande, la rigidité dynamique est faible, la capacité de support est forte et les performances dynamiques sont excellentes.
* Diagnostic rapide par auto-examen et protection de la chaîne, sécurité et fiabilité élevées;
* Le dispositif d'isolation et d'amortissement des airbags rend le vibrateur exempt de fondation spéciale, reproduit parfaitement l'onde de vibration et réduit la transmission des vibrations.
* prévoir une utilisation différente des plateformes d'expansion horizontale et verticale;
* Il peut être utilisé avec toutes sortes de régulateurs de vibrations et son fonctionnement est simple.

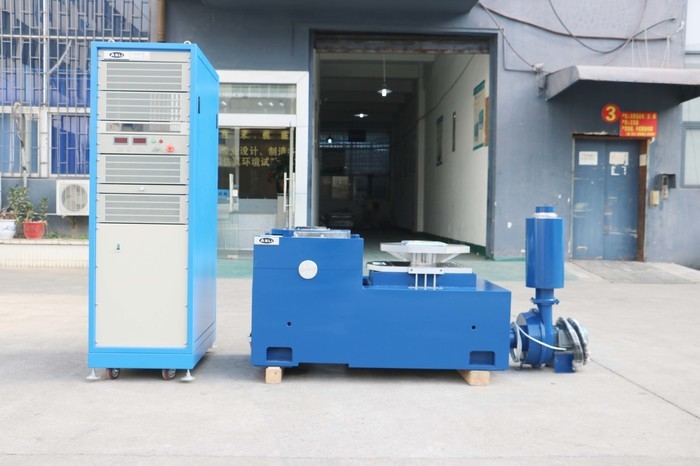

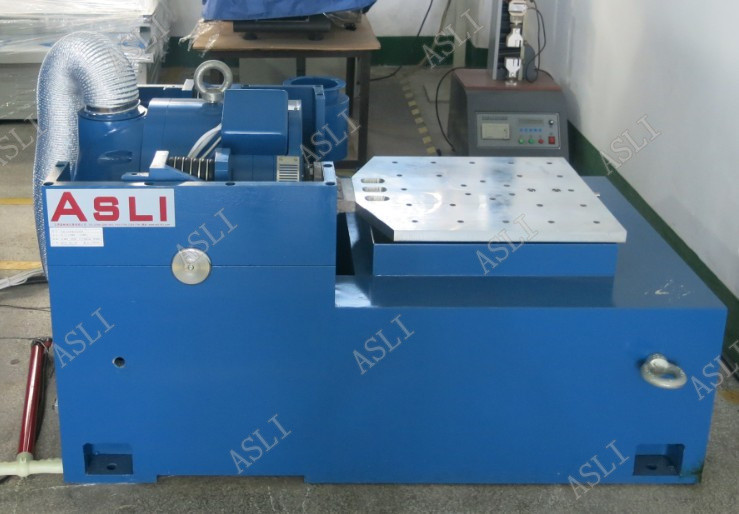

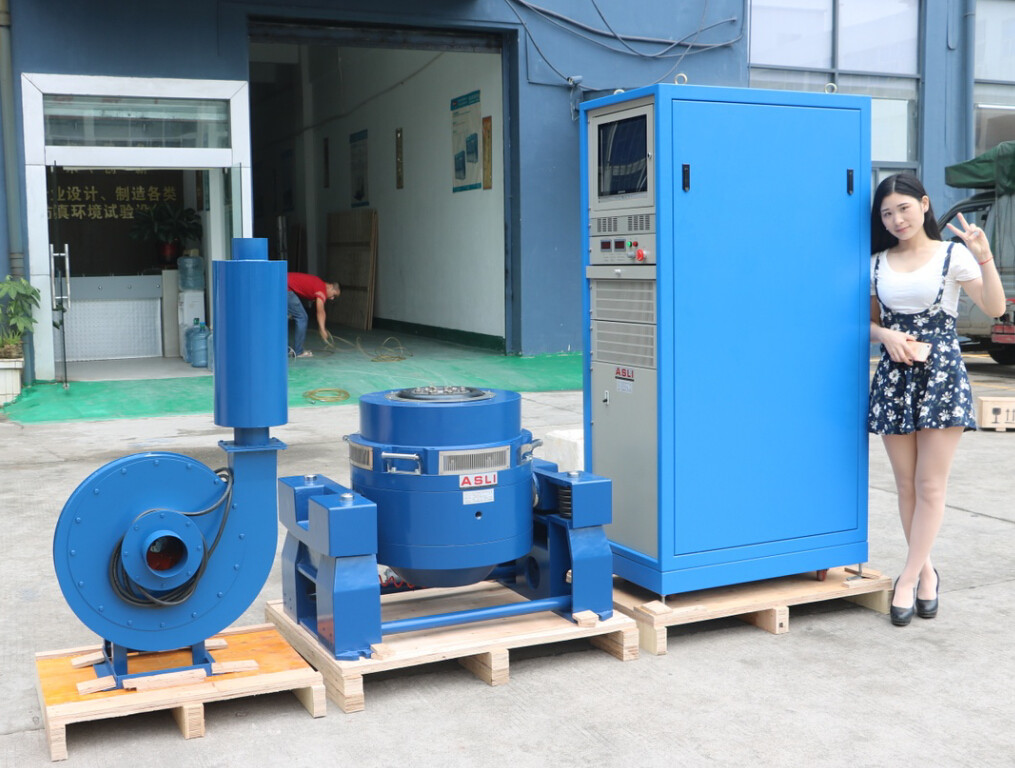

Des photos pour référence:

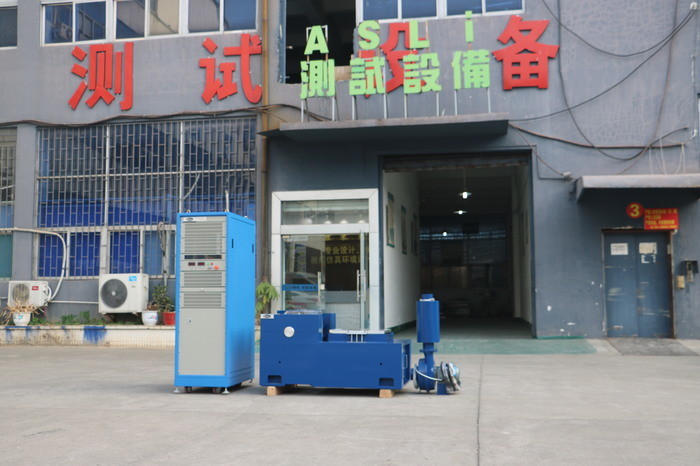

Visite des clients ASLI:

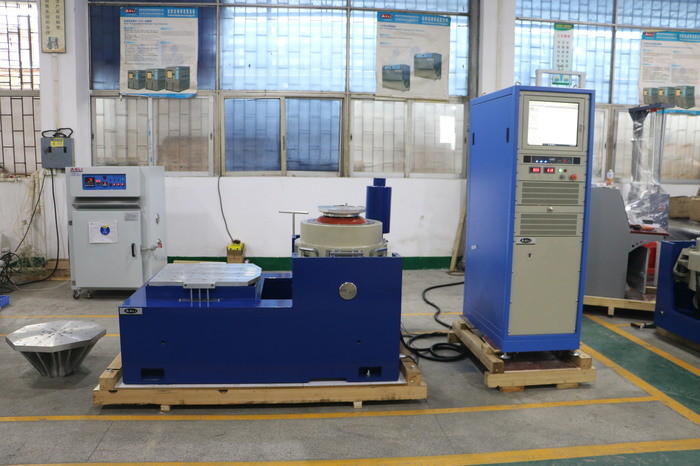

Exposition:
Si vous avez besoin de plus d'informations sur l'accélération à haute fréquence de la table de vibration de l'équipement de test de machine pour le test de la batterie, n'hésitez pas à envoyer votre demande.
