Type à haute fréquence vertical et horizontal utile raisonnable d'électrodynamique d'appareil de contrôle de vibration
Product Details
| Force sinusoïdale: | Pour les véhicules à moteur | Vitesse: | 1,8 m/s |
|---|---|---|---|
| Déplacement: | 100 mm | Fréquence: | 3 à 3500 Hz |
| direction de la vibration: | Verticale et horizontale | Accélération: | 100 g |
| Armature: | 450 mm | Taille de la table: | 600 x 600 mm |
| Mettre en évidence |
Appareil de contrôle à haute fréquence de vibration,Type appareil de contrôle d'électrodynamique de vibration,40000N vibration Shaker Table |
||
Product Description

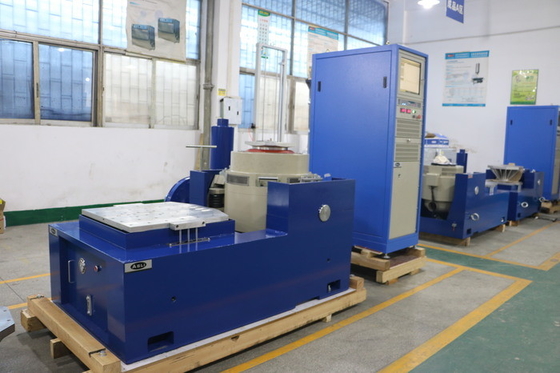

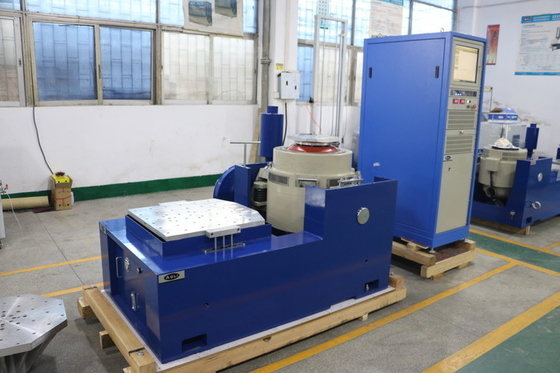

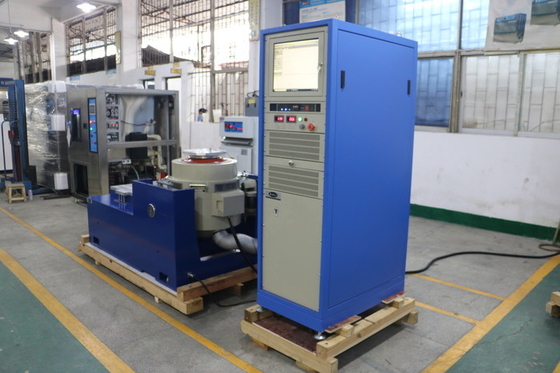

Testeur de vibration de type électrodynamique à haute fréquence verticale et horizontale raisonnablement utile
Quelle est la différence entre le test RANDOM et SINE?
Les tests de vibration sinusoïdale ne sont pas aussi utiles que les tests aléatoires, parce qu'un test sinusoïdal se concentre sur une seule fréquence à un moment donné.excite toutes les fréquences dans un spectre défini à un moment donnéConsidérez la description de Tustin de la vibration aléatoire J'ai entendu des gens décrire un spectre continu, disons 10 à 2000 Hz, comme 1990 ondes sinusoïdales à 1 Hz d'écart.Les ondes sinus ont une amplitude et une phase constantesSupposons qu'il y en ait 1990. la totalité serait-elle aléatoire? Non. Pour que la totalité soit aléatoire, l'amplitude et la phase de départ de chaque tranche devraient varier aléatoirement,imprévisibleLes variations imprévisibles sont ce que nous entendons par aléatoires. Les vibrations aléatoires à large spectre ne contiennent pas de sinusoïdes mais plutôt un continuum de vibrations.

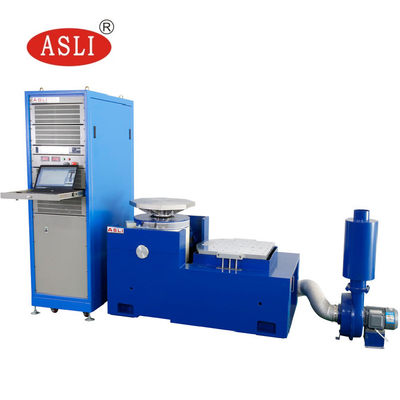

Composition du système d'essai

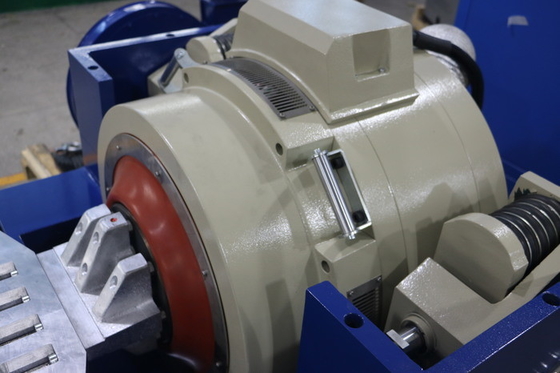

1Générateur de vibrations horizontales en une pièce

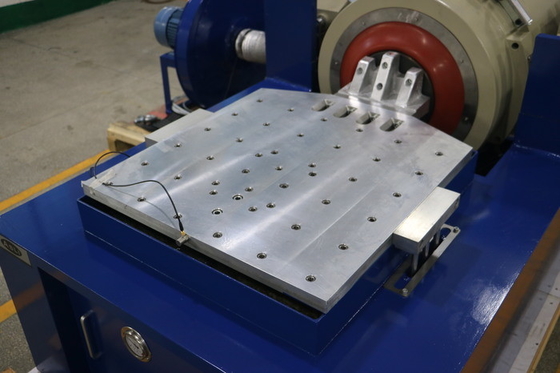

2Tableau d' expansion verticale
3Ventilateur de refroidissement avec silencieux
4Amplificateur de commutation numérique
5. Instrument de mesure multifonctionnel de contrôle des vibrations.
Spécification
| Nom | Bateau de test de vibration pour automobile EN50604 CEI62133 UN38.3 | ||||||||
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Plage de fréquences (Hz) | Accélération nominale (m/s2) | Vitesse nominale ((m/s) | Déplacement nominal (p-p) mm | Chargement maximal (kg) | coil en mouvement (Kg) | Dimension de la bobine en mouvement (mm) |
| ES-6 | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| Le numéro ES-6a | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| Le numéro ES-10 | 10000 | 10000 | 3 à 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| Le numéro ES-20 | 20000 | 20000 | 3 à 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Le numéro ES-30 | 30000 | 30000 | 3 à 2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| Le numéro ES-40 | 40000 | 40000 | 3 à 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50, sous réserve de l'accord | 50000 | 50000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Le numéro ES-60 | 60000 | 60000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| Le numéro ES-100 | 100000 | 100000 | 3 à 2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
2Deux circuits magnétiques, faible fuite de flux magnétique, structure compacte et rationnelle.
3Les roulements à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux.
4La fondation d'isolation Trunnion dédiée à l'utilisation d'hormones, l'installation de la commodité mobile.
5La technologie avancée se déplace autour du système pour assurer le cercle dynamique d'une fiabilité élevée.
6Une nouvelle conception des conduits et un effet de refroidissement amélioré.
7. la rigidité statique, la rigidité dynamique du petit ballon portant, augmentant la capacité de support de la table de vibration, améliorant les performances à basse fréquence.
