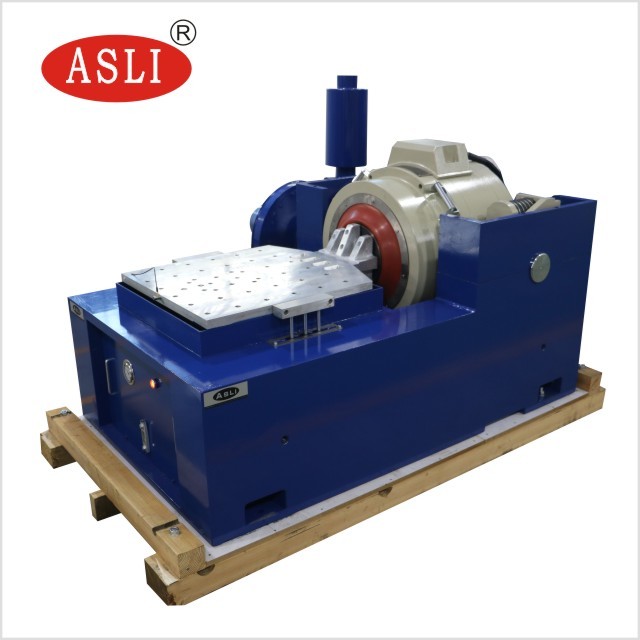

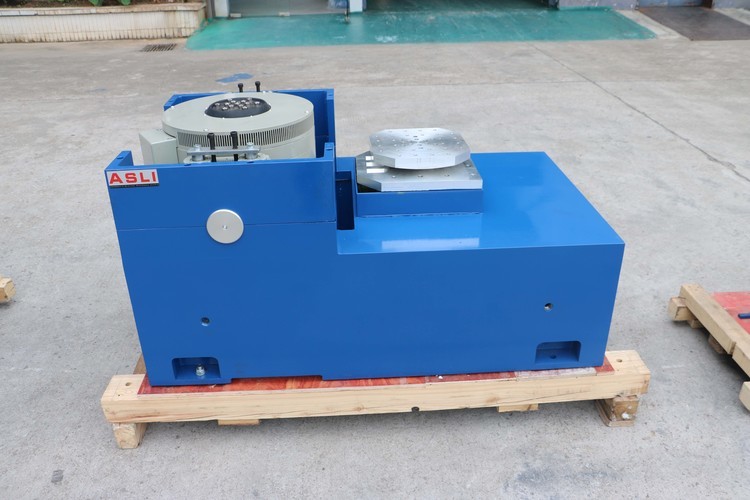

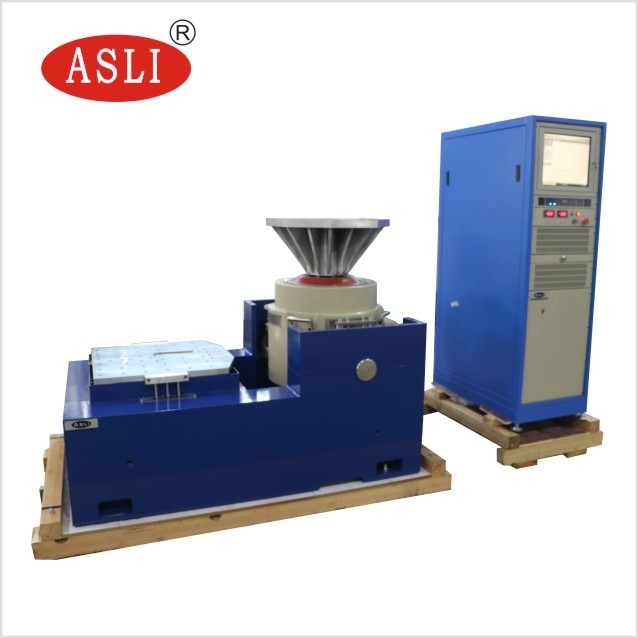

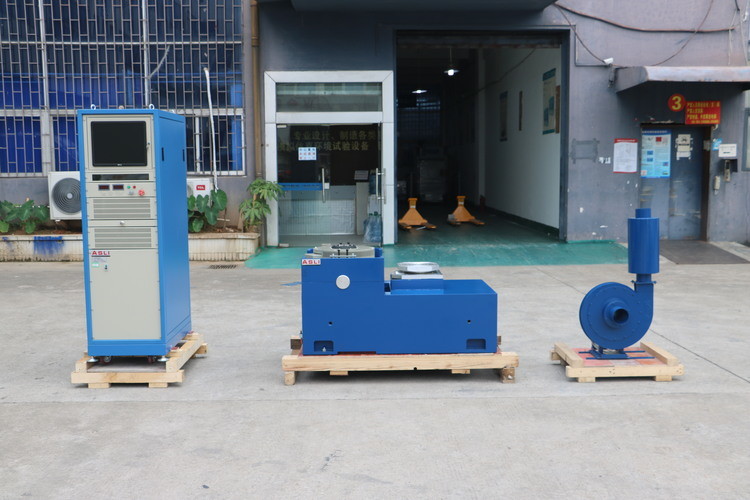

Systèmes d'essai de vibration de Shaker Table Test Machine Electrodynamic de certification de la CE
Le dispositif trembleur électromagnétique de vibration de verticale à haute fréquence et de générateur horizontal pour le semi-conducteur sont utilisés pour évaluer des fréquences de résonance de produit et de designs d'emballage et pour simuler la vibration aléatoire qui se produit dans le disribution ou l'environnement normalement utilisé. La machine sont simple pour employer peut réaliser un large éventail d'essai de vibration selon le gouvernement, l'industrie et les caractéristiques corporated.
1. Une structure combinée de la chambre d'essai et du système de frigorification revendiquant la conception compacte et gracieuse ; console indépendante
2. Pour le rendre commode pour l'opération ; unité de frigorification originale de compresseur et ses accessoires principaux importés de l'étranger
3. Contrôleur d'écran tactile importé de couleur d'affichage à cristaux liquides capable du contrôle d'automobile des programmes d'humidité de la température ;
4. Avec l'interface de la télécommunication R232. Pour satisfaire les exigences uniques du client, les utilisateurs peuvent choisir de différents modèles de banc d'essai de vibration de s'assurer qu'en plus de bon refroidissez
5. La chaleur et le système de joint d'air, ce banc de vibration revendique également l'effet remarquable de la vibration mécanique
équipement de test de fiabilité, vibration de choc
Paramètres techniques de systèmes d'essai de vibration de Shaker Table Test Machine Electrodynamic de certification de la CE :
| Modèle | THV-408 (A~F) |
| Dimension interne | W600×H850×D800 (millimètre) |
| Dimension externe | W850×H1950×D2100 (millimètre) |
| Température ambiante | Basse température : (A : 25ºC ; B : 0ºC ; C : - 20ºC ; D : -40ºC ; E : -60ºC ; F : -70ºC) Haute température : 100ºC (150ºC) |
| Humidité relative | 20%~98%R.H. (le droit/5%-98% le droit 10%-98% est une condition, un déshumidificateur facultatifs spéciaux du besoin) |
|
Exactitude analytique/ Distribution la température et humidité |
0.1ºC ; 0,1% R.H/±2.0ºC ; Droit de ±3.0%. |
|
Exactitude de contrôle de la température et humidité |
±0.5ºC ; Droit de ±2.5%. |
|
La température Augmentation/tombant Taux de vitesse |
La température se levant approximativement 0.1~3.0ºC/min/température tombant approximativement 0.1~1.5ºC/min ; (La vitesse en baisse Rate Min .1.5ºC/min est un état facultatif spécial) |
|
Interne et Matériel externe |
Le matériel de la boîte intérieure est acier inoxydable du SUS 304#, de la boîte externe est inoxydable ou SEE a laminé à froid l'acier avec la peinture enduite. |
| Matériel d'isolation | Résistant à la haute température, haute densité, chlore de formiate, matériaux d'isolation éthyliques de mousse d'acetum |
| Système de refroidissement | Vent se refroidissant ou refroidissement par l'eau/compresseur simple de segment (- 40ºC, double compresseur -70ºC de segment) |
| Dispositifs de protection |
commutateur sans fusible, surchargeant le commutateur de protection pour le compresseur, liquide réfrigérant de tension de ciel et terre commutateur de protection, humidité sur- et commutateur de surchauffe de protection, fusibles, dispositif d'alerte de défaut, protection d'avertissement de stockage de short de l'eau |
| Accessoires facultatifs | Porte intérieure avec le trou d'opération (facultatif), enregistreur (facultatif), épurateur de l'eau, déshumidificateur |
|
Vibration Équipement de test |
Choisissez le banc d'essai approprié de vibration selon la condition d'essai du client, les paramètres techniques veuillez prendre l'électrodynamique |
| Puissance | Lignes de l'expression 5 d'AC380V 3, 50/60HZ |
| Nom | Appareil de contrôle de emballage de Tableau de vibration/Tableau de vibration pour des pièces d'auto | ||||||||
| Modèle | Force évaluée de sinus (n) | Force aléatoire évaluée (n) | Plage de fréquence (hertz) | Accélération évaluée (m/s2) | Vitesse nominale (m/s) | Déplacement évalué (pp) millimètre | Max. Loading (kilogrammes) | bobine mobile (kilogrammes) | Dimension de la bobine mobile (millimètres) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
