Testeur de vibration ES-3A.pdf
Tableau des vibrations électromagnétiques pour l'essai des vibrations sinusoïdales des batteries au lithium
Pourquoi un test de vibration est-il nécessaire?
Chaque structure peut vibrer et a des fréquences particulières (fréquences de résonance) dans lesquelles elle vibre avec la plus grande amplitude.Les tests de vibration sinusoïdale sont importants pour comprendre comment une structure vibre naturellement..

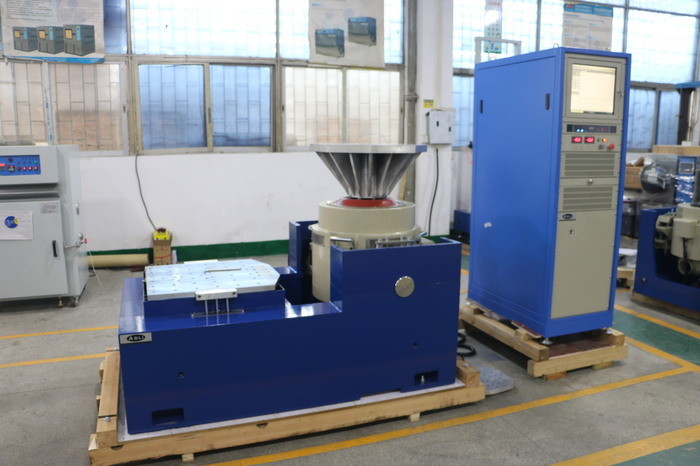

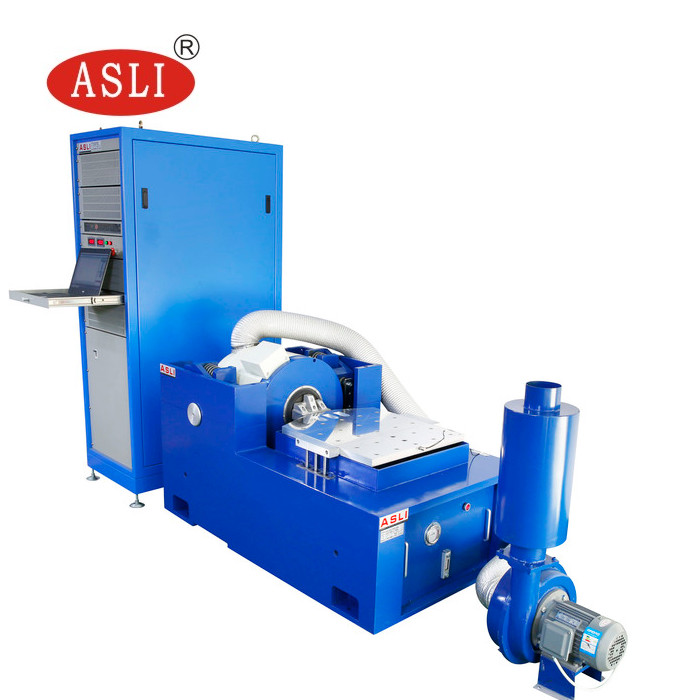

Le shaker de laboratoire à haute fréquence de la marque ASLI peut effectuer des essais de vibration sinusoïdale et des essais de vibration aléatoire à large bande, respectivement.et peut compléter le test classique (à demi-sinusoïde) du spectre d'impulsion et de réponse aux chocsIl peut également être combiné avec une chambre d'essai d'humidité à température.
La machine d'essai de vibration électromagnétique pour la norme EN 60068-2-6 pour le laboratoire de R & D est largement utilisée dans les domaines de la défense nationale, des armes, de l'aviation, des vols spatiaux, des communications, de l'électronique,appareil électrique, les transports et les appareils ménagers.
Paramètre technique:
| Modèle |
Sine nominale La force(N) |
Nommé au hasard La force(N) |
Fréquence Plage (Hz) |
Accélération nominale (m/s2) Le | Vitesse nominale ((m/s) |
Nommé Disparitionle placement (p-p) mm |
Chargement maximal (kg) | coil de déplacement ((Kg) |
Dimension de Résistance à la combustion |
| Le numéro ES-1 | 1000 | 1000 | 3 à 3500. | 400 | 1.2 | 25 | 70 | 2.5 | Φ 150 |
| ES-2 | 2000 | 2000 | 3 à 3500. | 800 | 1.6 | 25 | 70 | 2.5 | Φ 150 |
| ES-2a | 2000 | 2000 | 3 à 3500. | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 à 3500. | 1000 | 1.6 | 25 | 100 | 3.5 | Φ 150 |
| ES-3a | 3000 | 3000 | 3 à 3500. | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| Le numéro ES-6a | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| Le numéro ES-10 | 10000 | 10000 | 3 à 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| Le numéro ES-20 | 20000 | 20000 | 3 à 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Le numéro ES-30 | 30000 | 30000 | 3 à 2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| Le numéro ES-40 | 40000 | 40000 | 3 à 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50, sous réserve de l'accord | 50000 | 50000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Le numéro ES-60 | 60000 | 60000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| Le numéro ES-100 | 100000 | 100000 | 3 à 2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| Le numéro ES-120 | 120000 | 120000 | 3 à 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| Le numéro ES-160 | 160000 | 160000 | 3 à 2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 à 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| Le numéro ES-350 | 350000 | 350000 | 3 à 1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ87 |

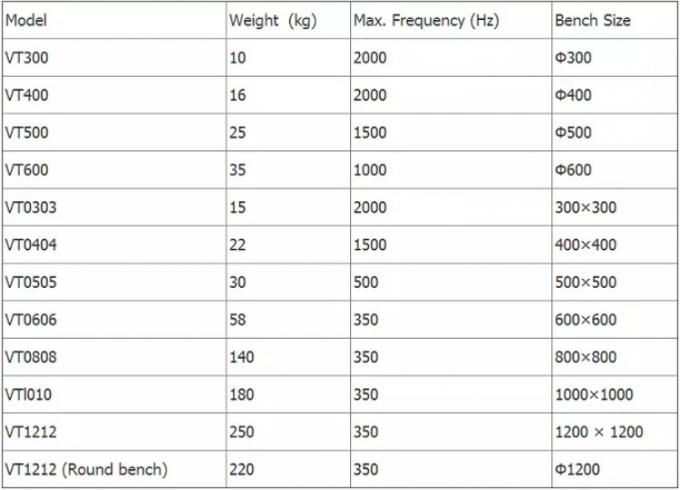

Pour l'expansion verticale

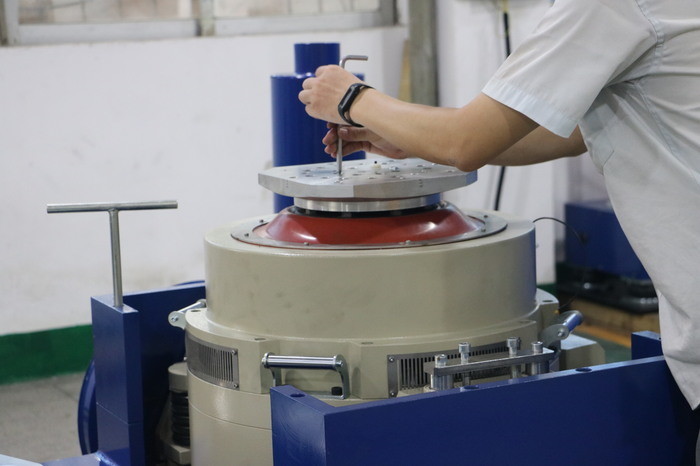

ASLI Marque table de tremblement VT verticalement étendu-banque et des pinces spécifiées, calculé avec précision, conception élaborée,pour s'assurer que le client obtient les meilleures performances selon une structure parfaite, du matériel et de la fabrication de haute qualité.

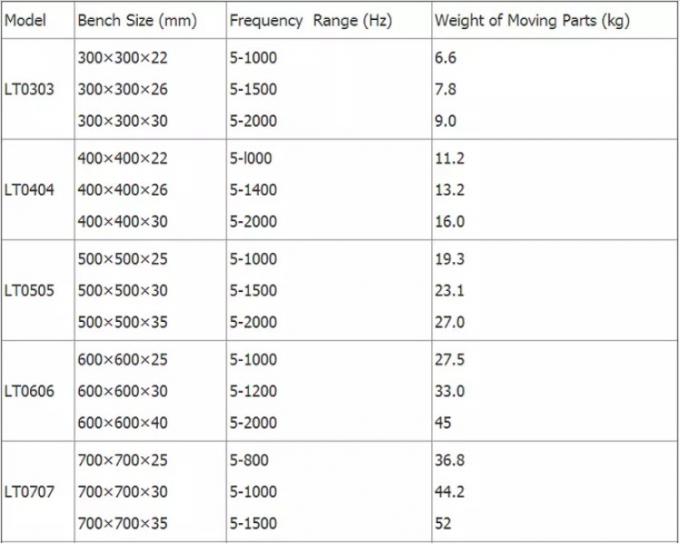

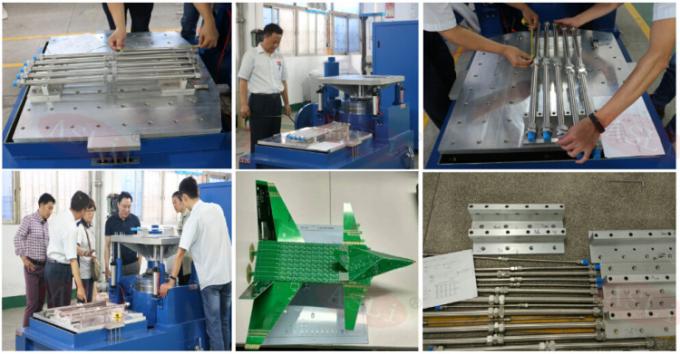

Pour l'expansion horizontale

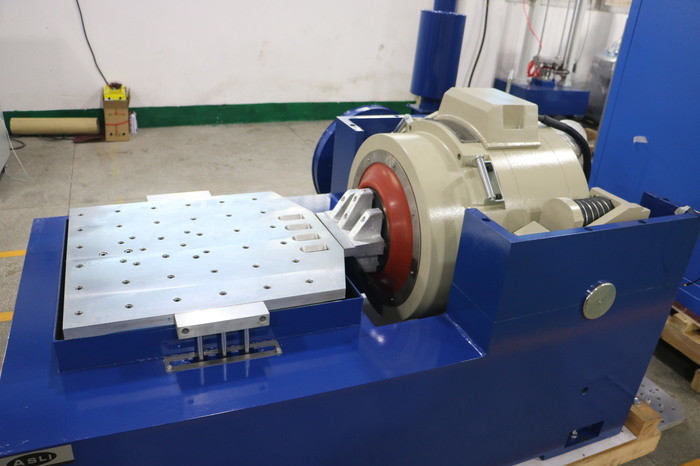

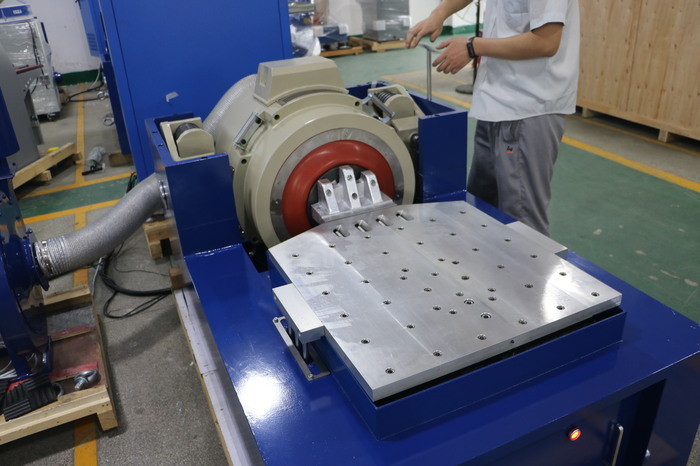

Tableau de tremblement de la marque ASLI Dans un petit banc de chargement pour réaliser une accélération et une fréquence de travail plus élevées, pour améliorer la capacité de chargement et les performances de l'ensemble du banc de machine.
Le banc horizontal et le banc de vibration sont de type intégral, avec une structure parfaite, une commodité d'installation et de réglage.
Piste de pression statique, en forme de V, avec capacité de résistance à la pente et à la charge de biais.
Pompe à huile intégrée, bonne structure et facile à utiliser.
Si vous avez des doutes ou des besoins concernant la table de vibration électromagnétique pour le test de vibration sinusoïdale de la batterie au lithium, n'hésitez pas à nous envoyer vos demandes.
