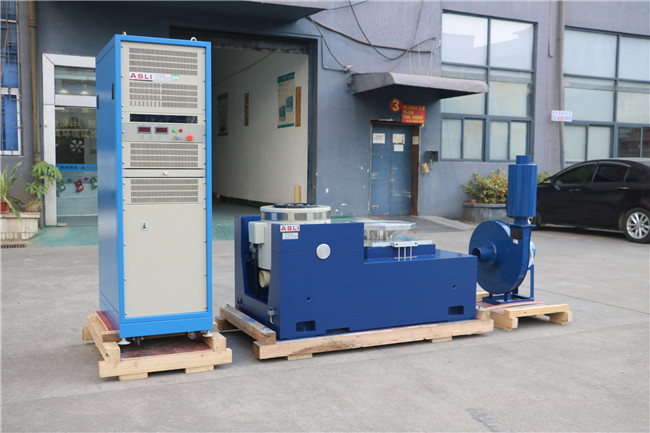

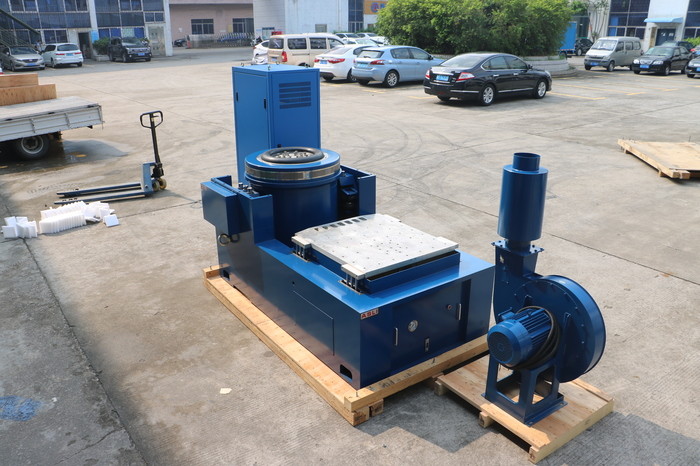

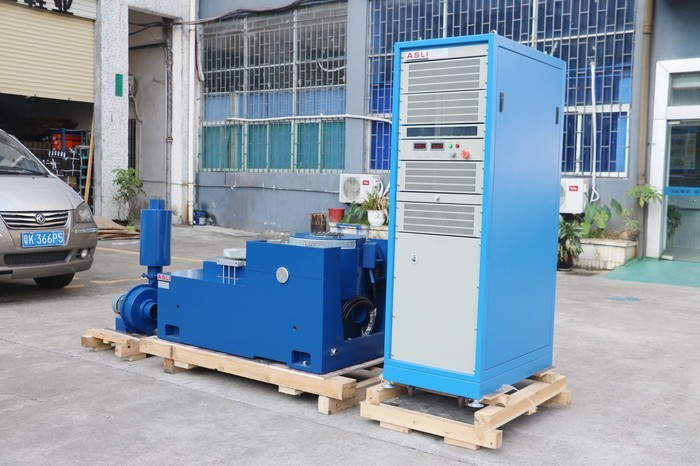

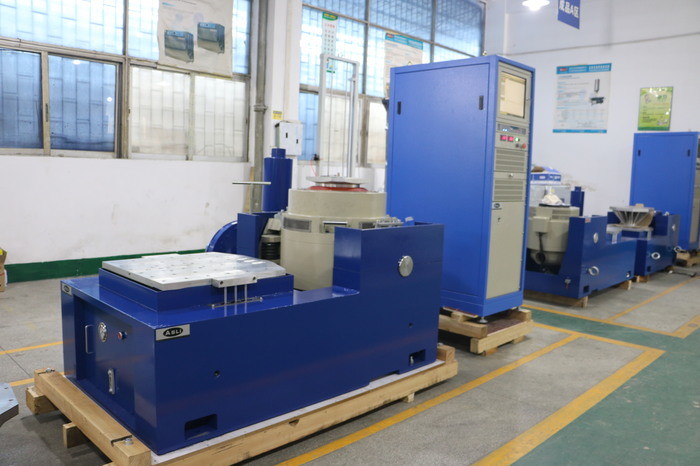

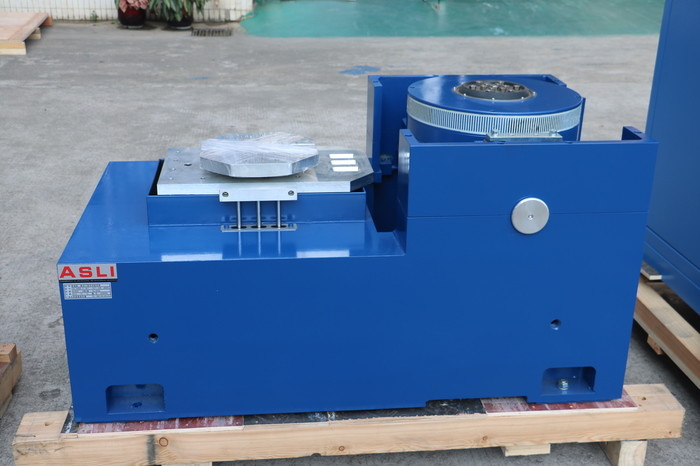

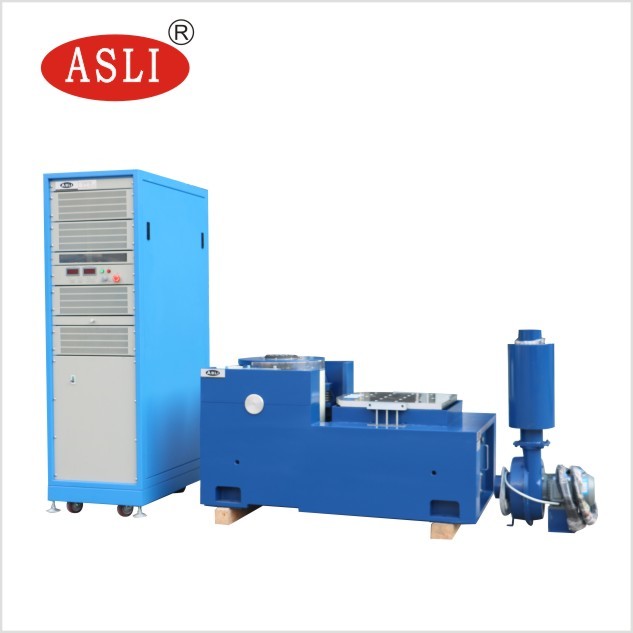

Tableau des vibrations à haute fréquence sinusoïdale et à choc aléatoire
Le test de vibration est extrêmement large, des circuits imprimés, des batteries, des avions, des navires, des fusées, des missiles, des voitures et des appareils électroménagers et d'autres produits industriels.
Le système d'essai de vibration est principalement utilisé pour les tests d'environnement de vibration et de choc des produits, les tests de dépistage des contraintes environnementales, les tests de fiabilité.
Paramètres techniques:
Modèle |
Sine nominale Force (N) |
Nommé au hasard Force (N) |
Fréquence Plage (Hz) |
Accélération nominale (m/s2) Le | Vitesse nominale ((m/s) |
Déplacement nominal (p-p) mm |
Chargement maximal (kg) | coil de déplacement ((Kg) |
Dimension de Résistance à la combustion |
| ES-3 | 3000 | 3000 | 3 à 3500. | 1000 | 1.6 | 25 | 100 | 3.5 | Φ 150 |
| ES-3a | 3000 | 3000 | 3 à 3500. | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| Le numéro ES-6a | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| Le numéro ES-10 | 10000 | 10000 | 3 à 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| Le numéro ES-20 | 20000 | 20000 | 3 à 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Le numéro ES-30 | 30000 | 30000 | 3 à 2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| Le numéro ES-40 | 40000 | 40000 | 3 à 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50, sous réserve de l'accord | 50000 | 50000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Le numéro ES-60 | 60000 | 60000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| Le numéro ES-100 | 100000 | 100000 | 3 à 2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Norme d'essai:
Le nombre de points d'intervention est le nombre de points de contact.
UL 1642:2012 < Norme pour les piles au lithium >
L'utilisation de la batterie est interdite.
UN38.3 ((2012)
IEC 62133-2:2017 < Exigences de sécurité pour les cellules secondaires scellées portables et pour les batteries fabriquées à partir d'elles, destinées à être utilisées dans des applications portables - Partie 2: Systèmes au lithium >
Le produit doit être présenté dans la boîte de vitesses.
La norme IEC 60086:2007 est appliquée.
Tableau des vibrations à haute fréquence sinusoïdale et à choc aléatoireentièrement conformément à l'essai, à la simulation et à l'essai de conception standard liés à la batterie, dans les conditions déterminées de l'essai de vibration de la batterie,la batterie ou la batterie est fixée sur la table de vibration, selon la fréquence prescrite, l'accélération et le mode de déplacement le long de l'échantillon de batterie, les vibrations de trois directions mesurées perpendiculairement les unes aux autres ne doivent pas fuir,Ne perds pas courage, pas cassé, pas de feu et d'explosion.
Outre le banc d'essai de vibration, notre gamme de produits couvre également:
(1) Série d'essai température/humidité: chambre d'essai température/humidité, chambre d'essai marche en stabilité, chambre d'essai choc thermique,Chambre d'essai UV température humidité, la chambre de température de la rampe.
(2) Série de tests de vieillissement:Température élevéefour, four de séchage sous vide, chambre d'essai de vieillissement par ventilation aérienne, chambre d'essai de vieillissement par vapeur, chambre d'essai d'ozone, équipement d'essai de brûlure
(3) Simulation météorologiquetsérie: chambre d'essai de pulvérisation par pluie, chambre d'essai de poussière, chambre d'essai de vieillissement par lampe au xénon, chambre d'essai de résistance aux UVb- Je sais.
(4) Série d'essais mécaniques: machine d'essai de vibration, machine d'essai de chute,Testeur de choc mécanique d'accélérationet ainsi de suite
Tout doute ou besoin concernantTableau électrodynamique à haute fréquence sinus et vibration de choc aléatoire, n'hésitez pas à envoyer votre demande.
