Testeur de vibration ES-3A.pdf

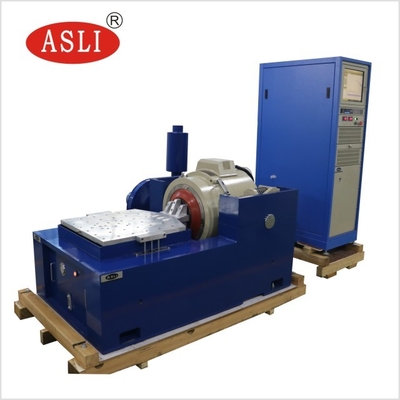

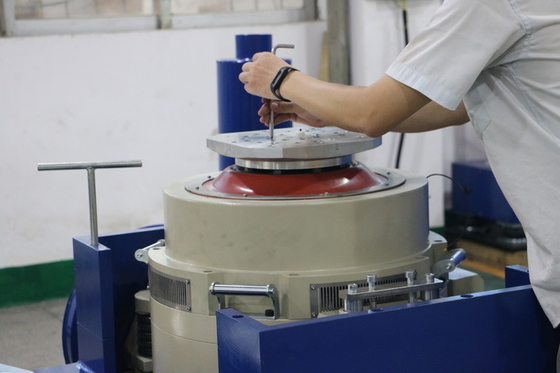

Shaker à vibration à haute fréquence de type électromagnétique de laboratoire
Applications:
Nous sommes fabricants de produits de la série de shaker à vibration à haute fréquence électrodynamique, adoptant la "structure de circuit double magnétique", "cercles d'action de squelette auto-générés","Soutien aérien" et "roulants et guidage linéaire", "isolement de trunnion" à la technologie moderne avancée et à la technologie spéciale, peut être complété par des essais de vibration sinusoïdale à trois axes X, Y, Z et des essais de vibration aléatoire à large bande,à compléter par le classique (moitié - sinusCes produits sont largement utilisés dans la défense nationale, les armes, l'aviation, l'aérospatiale, les communications, l'électronique,appareils électriques, les communications, les appareils électroménagers et autres domaines.
Vibration Caractéristiques du shaker électro-dynamique:
1Un squelette de cercle dynamique bien conçu, avec une fréquence de résonance axiale de niveau supérieur.
2Deux circuits magnétiques, faible fuite de flux magnétique, structure compacte et rationnelle.
3Les roulements à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux.
4La fondation d'isolation Trunnion dédiée à l'utilisation d'hormones, l'installation de la commodité mobile.
5La technologie avancée se déplace autour du système pour assurer le cercle dynamique d'une fiabilité élevée.
6Une nouvelle conception des conduits et un effet de refroidissement amélioré.
7Rigidité statique, dynamiquela rigidité microfonique du petit ballon supportant, augmentant la capacité de la table de vibration, améliorant les performances à basse fréquence.
2-1 Paramètres techniques
(1) Force nominale: force sinusoïdale de 3000 N; force aléatoire de 3000 N; force de choc de 6000 N;
(2) Plage de fréquences: de 3 Hz à 3500 Hz, fréquence fixe, balayage avant et arrière, sinus, aléatoire, choc
(3) Mode de balayage à fréquence: linéaire, logarithmique, balayage aller-retour, fréquence fixe
(4) Temps de balayage de fréquence: 1 à 32767
(5) Temps de balayage à fréquence: fréquence fixe/simple 1-3600 min, des courbes de balayage à fréquence peuvent être affichées.
(6) Accélération maximale; 1000 m/s2(pas de charge)
(7) Vitesse maximale: 1,6 m/s
(8) Max. déplacement:25 mmp-p (sans charge), double pic
(9) Déplacement d'impact: 25 mm
(10) Poids de la bobine mobile: 3,5 kg
(11) Direction de vibration: verticale
(12) Vibration de l'onde: sinus, aléatoire, choc
(13) Diamètre de la bobine en mouvement: Φ150 mm
(14) Dimensions du système de vibration: W750xH599xD680 mm
(15) Poids du système de vibration: 490 kg
Paramètres techniques du testeur de vibration électrodynamique à haute fréquence:
| Modèle |
Sine nominale Force (N) |
Nommé au hasard Force (N) |
Fréquence Plage (Hz) |
Accélération nominale (m/s2) Le | Vitesse nominale ((m/s) |
Déplacement nominal (p-p) mm |
Chargement maximal (kg) | coil de déplacement ((Kg) |
Dimension de Résistance à la combustion |
| Le numéro ES-1 | 1000 | 1000 | 3 à 3500. | 400 | 1.2 | 25 | 70 | 2.5 | Φ 150 |
| ES-2 | 2000 | 2000 | 3 à 3500. | 800 | 1.6 | 25 | 70 | 2.5 | Φ 150 |
| ES-2a | 2000 | 2000 | 3 à 3500. | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 à 3500. | 1000 | 1.6 | 25 | 100 | 3.5 | Φ 150 |
| ES-3a | 3000 | 3000 | 3 à 3500. | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| Le numéro ES-6a | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| Le numéro ES-10 | 10000 | 10000 | 3 à 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| Le numéro ES-20 | 20000 | 20000 | 3 à 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Le numéro ES-30 | 30000 | 30000 | 3 à 2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| Le numéro ES-40 | 40000 | 40000 | 3 à 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50, sous réserve de l'accord | 50000 | 50000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Le numéro ES-60 | 60000 | 60000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| Le numéro ES-100 | 100000 | 100000 | 3 à 2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| Le numéro ES-120 | 120000 | 120000 | 3 à 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| Le numéro ES-160 | 160000 | 160000 | 3 à 2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 à 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| Le numéro ES-350 | 350000 | 350000 | 3 à 1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
À propos du système de vibration
(1) Structure de double circuit magnétique pour assurer une intensité de champ magnétique élevée et réduire les fuites de flux; Structure spéciale de dégaussage peut réduire les fuites de flux à moins de 1 mt
(2) ressorts de type U, rouleaux et roulements linéaires pour une forte résistance à la déviation de la charge
(3) Les ressorts d'air sont utilisés pour l'isolation des vibrations; Les systèmes de vibration fonctionnent de façon stable même sous lourde charge; pas besoin de fondation spéciale
(4) Des dispositifs de protection sont prévus pour la surchauffe, la surcharge, le surcourant, la surtension et le déplacement excessif du testeur de vibrations;
Dispositifs de protection du réseau électrique contre les surtensions, les sous-tensions, les défaillances de phase; puissance d'entraînement, limiteur de courant, démarrage en douceur, surtempérature, court-courant, protection contre les défauts du module
(5) Peut effectuer des essais sinusoïdaux, aléatoires, d' impact environnemental
(6) Ce système a peu besoin de fluctuations de tension, ≤ ± 10% est acceptable
(7) Ce système a peu de besoins en résistance de mise à la terre, ≤4Ω est acceptable
(8) Haute fiabilité, particulièrement adaptée au fonctionnement à long terme

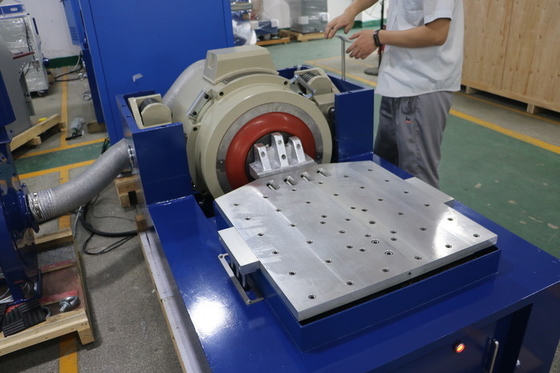

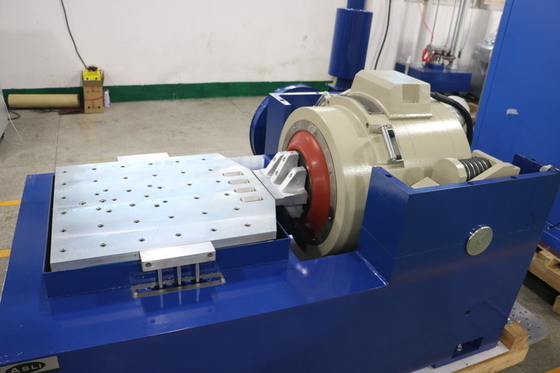

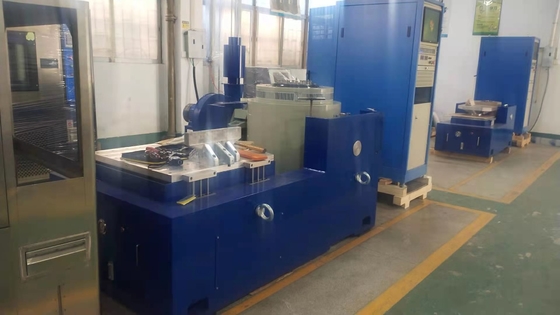

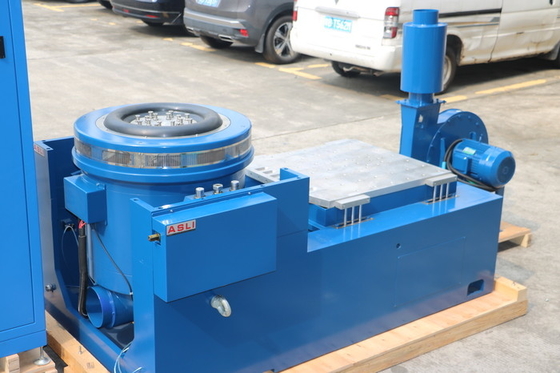

caractéristiques du support horizontal:
1. Dans un petit banc de chargement pour réaliser une accélération et une fréquence de travail plus élevées, pour améliorer la capacité de chargement et les performances de l'ensemble du banc de machine.
2Le banc horizontal et le banc vibratoire sont de type intégral, avec une structure parfaite, une commodité d'installation et de réglage.
3- piste de pression statique, en forme de V, avec capacité de résistance à la pente et à la charge de biais.
Pompe à huile intégrée, bonne structure et facile à utiliser.
les paramètres techniques de l'extenseur horizontal:
| Modèle | Taille du banc (mm) | Plage de fréquences (Hz) | Poids des pièces mobiles (kg) |
| L'exemption est accordée à l'État membre. | 300 × 300 × 22 300 × 300 × 26 300 × 300 × 30 |
5 à 1000 5 à 1500 5 à 2000 |
6.6 7.8 9.0 |
| L'aide à l'éducation | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 |
5 000 € 5 à 1400 5 à 2000 |
11.2 13.2 16.0 |
| L'équipement de base | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5 à 1000 5 à 1500 5 à 2000 |
19.3 23.1 27.0 |
| L'exemplaire est le suivant: | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5 à 1000 5 à 1200 5 à 2000 |
27.5 33.0 45 |
| L'exemption est accordée à l'État membre. | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5 à 800 5 à 1000 5 à 1500 |
36.8 44.2 52 |
| L'exemption est accordée à l'État membre. | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 |
5 à 1000 5 à 1500 5 à 2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1 000 × 1 000 × 50 |
5 à 1000 5 à 1300 5 à 1500 |
89.1 118.8 147 |
| LT 1212 | 1200 × 1200 × 30 1200 × 1200 × 40 1200 × 1200 × 50 |
5 à 800 5 à 1100 5 à 1400 |
126 168 210 |
caractéristiques du banc vertical étendu:
VT verticales de banc étendu et des pinces spécifiées, calculées avec précision, conception élaborée, pour assurer au client les meilleures performances selon la structure parfaite, matériau de haute qualité
et de la main-d'œuvre.
paramètres techniques de l'expansionneur vertical:
| Modèle | Poids (kg) | Fréquence maximale (Hz) | Taille du banc |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| Les États membres doivent fournir les informations suivantes: | 15 | 2000 | 300 × 300 |
| Le nombre de points de contrôle | 22 | 1500 | 400 × 400 |
| Les États membres doivent fournir les informations suivantes: | 30 | 500 | 500 × 500 |
| Le nombre de personnes concernées | 58 | 350 | 600 × 600 |
| Les États membres doivent: | 140 | 350 | 800 × 800 |
| VTl010 | 180 | 350 | 1000 × 1000 |
| Le numéro de téléphone: | 250 | 350 | 1200 × 1200 |
| VT1212 (banque ronde) | 220 | 350 | Φ1200 |
Si vous avez des questions relatives au Testeur de vibration de type électrodynamique pour appareils électriques industriels, veuillez me contacter.
