Qu'est-ce que l'accélération de test par vibration?
En utilisant l'accélération de test de vibration, un produit peut être testé pour des années de service en une fraction du temps.l'accélération de l'essai peut être effectuée de plusieurs manières.
Télécharger le document pour le stockage -- cliquez ici ----→Épreuve de vibration à haute fréquence ES-30.pdf
Tableau d'essai de vibration électrodynamique à haute fréquence d'axe XYZ à haute accélération
Le système d'essai de vibration est principalement utilisé pour les tests d'environnement de vibration et de choc des produits, les tests de dépistage des contraintes environnementales, les tests de fiabilité.
Testeur de vibration électromagnétique entièrement conforme à l'essai de conception standard lié à la batterie, simulation, sous certaines conditions de l'essai de vibration de la batterie,la batterie ou la batterie est fixée sur la table de vibration, selon la fréquence prescrite, l'accélération et le mode de déplacement le long de l'échantillon de batterie, les vibrations de trois directions mesurées perpendiculairement les unes aux autres ne doivent pas fuir,Ne perds pas courage, pas cassé, pas de feu et d'explosion.
Les essais de vibration dans le domaine de l'application sont extrêmement larges, allant des circuits imprimés, des batteries, des avions, des navires, des fusées, des missiles, des voitures et des appareils électroménagers et d'autres produits industriels.
| - Le shaker | |
| Force sinusoïdale (peak) | 30 kN |
| Force de choc (pic) | 60 kN |
| Plage de fréquences | 3~2800Hz |
| Déplacement (continu) | 100 mm |
| Max. vitesse | 10,8 m/s |
| Accélération maximale | 100 g |
| Diamètre de l'armure | 445 mm |
| Fréquence de résonance de 1er ordre | 2,400 Hz |
| Moment excentrique autorisé | > 500 Nxm |
| Poids de l'armure | 40 kg ou plus |
| Dimension de vis HE/ST | M10 (en métrique) |
| Fréquence d'isolation des vibrations axiales | 3 Hz |
| Max. charge utile | 500 kg ou plus |
| Fuite de flux magnétique | ≤ 1 mT |
| Dimensions (L × W × H, déballé) | 1,330x860x1,250 mm |
| Poids (non emballé) | 2500 kg |
| Installation |
Tapis en caoutchouc (boucles d'ancrage nécessaires) |
Le système d'essai de vibration est principalement utilisé pour les tests d'environnement de vibration et de choc des produits, les tests de dépistage des contraintes environnementales, les tests de fiabilité.
Testeur de vibration électromagnétique entièrement conforme à l'essai de conception standard lié à la batterie, simulation, sous certaines conditions de l'essai de vibration de la batterie,la batterie ou la batterie est fixée sur la table de vibration, selon la fréquence prescrite, l'accélération et le mode de déplacement le long de l'échantillon de batterie, les vibrations de trois directions mesurées perpendiculairement les unes aux autres ne doivent pas fuir,Ne perds pas courage, pas cassé, pas de feu et d'explosion.
Les essais de vibration dans le domaine de l'application sont extrêmement larges, allant des circuits imprimés, des batteries, des avions, des navires, des fusées, des missiles, des voitures et des appareils électroménagers et d'autres produits industriels.
Norme d'essai:
Le nombre de points d'intervention est le nombre de points de contact.
UL 1642:2012 < Norme pour les piles au lithium >
L'utilisation de la batterie est interdite.
UN38.3 ((2012)
IEC 62133-2:2017 < Exigences de sécurité pour les cellules secondaires scellées portables et pour les batteries fabriquées à partir d'elles, destinées à être utilisées dans des applications portables - Partie 2: Systèmes au lithium >
Le produit doit être présenté dans la boîte de vitesses.
La norme IEC 60086:2007 est appliquée.
Caractéristiques:
Travail ultra muet; La base de la machine utilise le matériau de haute qualité, s'installe facilement, l'opération est fluide, n'a pas besoin d'installer lela commande de numérisation du circuit de commande et la fréquence d'affichage, le PID ajuste la fonction, rend le travail de l'équipement plus stable et fiable, balaie la fréquence et la façon de fonctionner à fréquence fixe,Il s'adapte à la demande de test de profession différente pour résoudre l'interférence du champ électromagnétique fort au circuit de commande, et d'augmenter le temps de travail fixé, de sorte que le produit d'essai atteigne le temps d'essai précis.

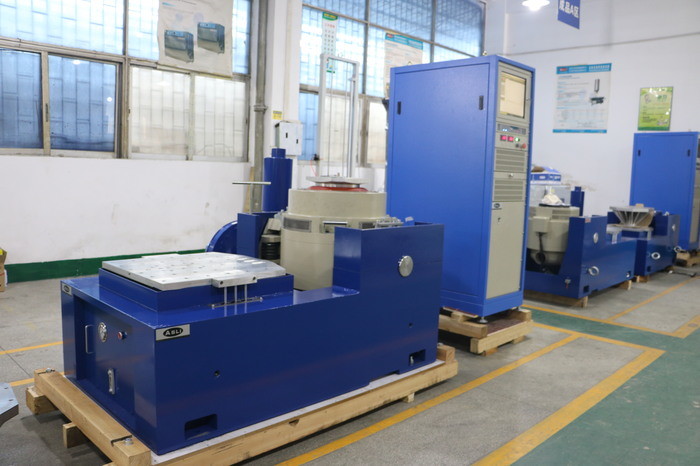

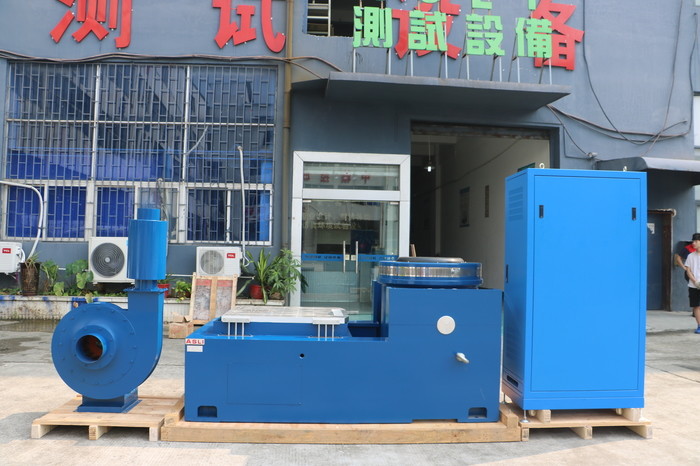

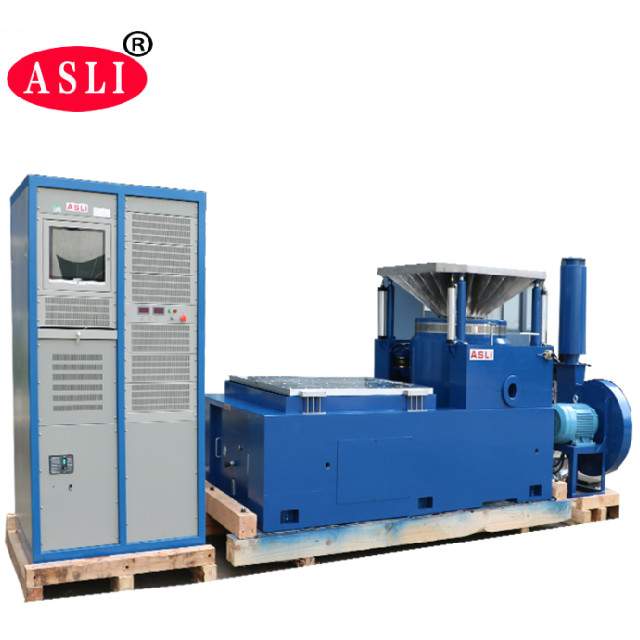

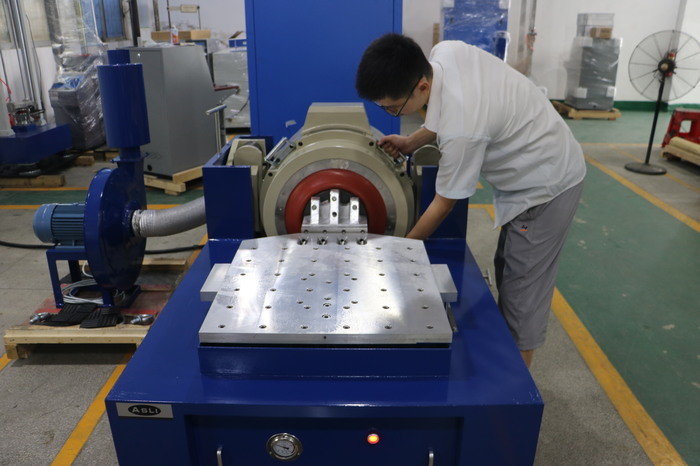

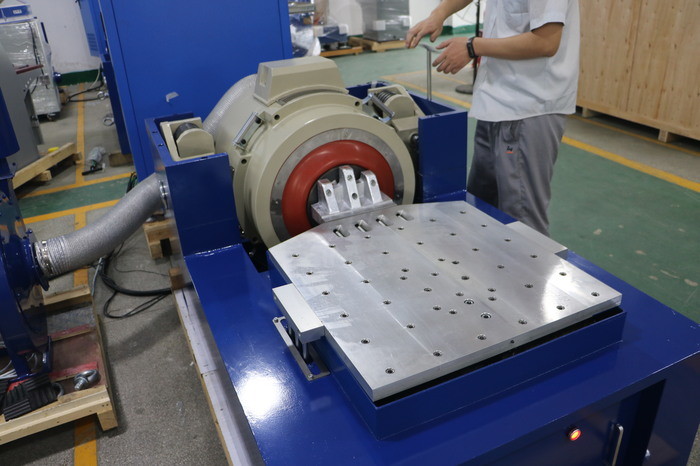

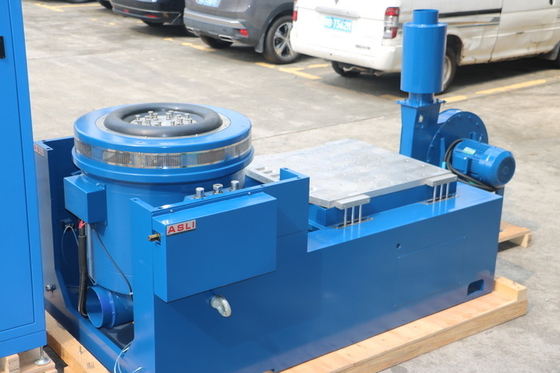

Des photos pour référence:
Tout doute ou besoin concernantTableau d'essai de vibration à haute fréquence électrodynamique à axe XYZ, n'hésitez pas à envoyer votre demande.
