Équipement d'essai de vibration ES-6.pdf

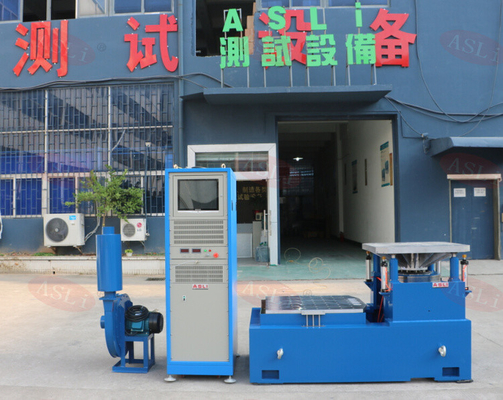

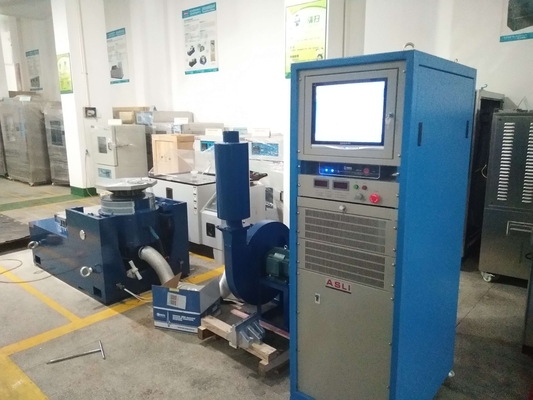

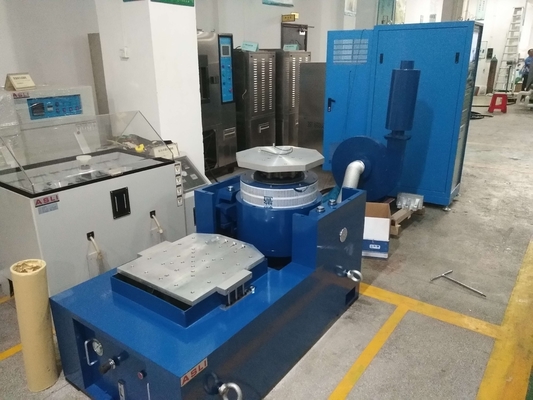

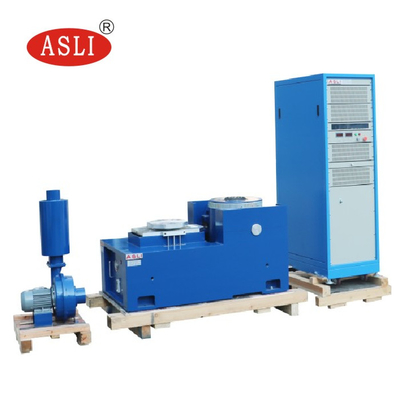

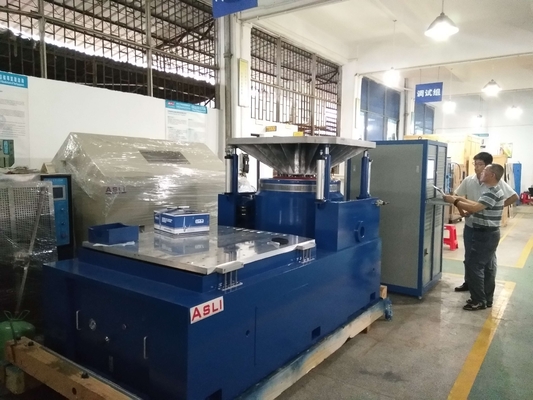

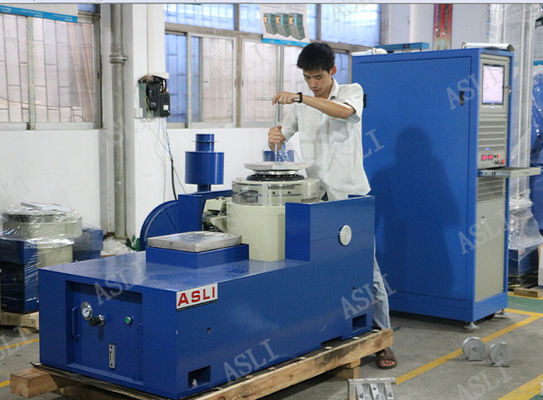

Shaker à vibration à haute fréquence à choc mécanique d'usine certifié ISO pour les essais de vibration automobile
Automotive Vibration Testing Standards IEC 60068 Universal Electrodynamic Vibration Shaker Table are used to evaluate resonant frequencies of product and package designs and simulate the random vibration that occurs in the disribution or in-use environmentLa machine est simple à utiliser et peut effectuer un large éventail de tests de vibration conformément aux spécifications gouvernementales, industrielles et d'entreprise.
1Une structure combinée de chambre d'essai et de système de réfrigération dotée d'un design compact et gracieux; console indépendante
2Pour le rendre pratique pour le fonctionnement; unité de compresseur de réfrigération d'origine et ses principaux accessoires importés de l'étranger
3. Contrôleur LCD à écran tactile couleur importé capable de contrôler les programmes de température et d'humidité de l'automobile;
4Pour répondre aux exigences uniques du client, les utilisateurs peuvent choisir parmi différents modèles de banc d'essai de vibration pour s'assurer qu'en plus d'un bon refroidissement, le système de test de vibration est équipé d'un système de freinage et d'un système de freinage.
5.Système d'étanchéité à la chaleur et à l'air, ce banc de vibration bénéficiera également d'un effet remarquable de vibration mécanique
équipement d'essai de fiabilité, vibration de choc
| Spécification du système | |||
| Modèle de système: | ES- 6 | ||
| Plage de fréquence: | 3 à 3500 | ||
| Force nominale | Sinus N | 6000 | |
| N aléatoire | 12000 | ||
| Choc N | 12000 | ||
| Accès maximal. | Sinus (m/s2) | 1000 | |
| Le nombre total de cycles est le nombre total de cycles. | 1000 | ||
| Choc ((m/s2) | 2000 | ||
| Le maximum de VEL. | Sinus (m/s2) | 1.6 | |
| Choc ((m/s2) | 1.6 | ||
| Disp maximum. | Voyage maximum mm (p-p) |
51 | |
| Coil de déplacement | 6.5 kg | ||
| Dimension de la bobine en mouvement | Diamètre 230 mm | ||
| Charge maximale: | 180 kg | ||
| Nom | échafaudage à haute fréquence | ||||||||
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Plage de fréquences (Hz) | Accélération nominale (m/s2) | Vitesse nominale ((m/s) | Déplacement nominal (p-p) mm | Chargement maximal (kg) | coil en mouvement (Kg) | Dimension de la bobine en mouvement (mm) |
| ES-6 | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| Le numéro ES-6a | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| Le numéro ES-10 | 10000 | 10000 | 3 à 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| Le numéro ES-20 | 20000 | 20000 | 3 à 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Le numéro ES-30 | 30000 | 30000 | 3 à 2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| Le numéro ES-40 | 40000 | 40000 | 3 à 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50, sous réserve de l'accord | 50000 | 50000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Le numéro ES-60 | 60000 | 60000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| Le numéro ES-100 | 100000 | 100000 | 3 à 2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Pour tout doute ou besoin concernant le shaker à vibration à haute fréquence à choc mécanique d'usine certifié ISO pour les tests de vibration automobile, n'hésitez pas à envoyer votre demande.
