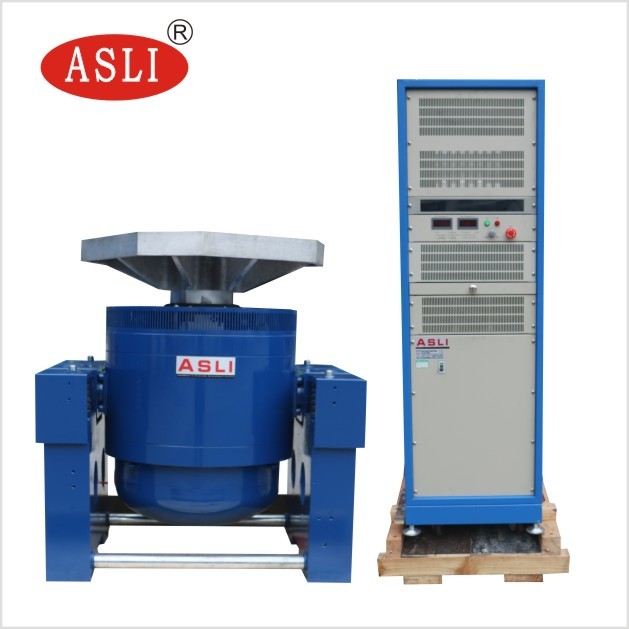

Rassemblement électrodynamique de dispositif trembleur de vibration d'équipement de test vertical de vibration JESD 22-B103B pour des composants
Application de description :
Le rassemblement électrodynamique de dispositif trembleur de vibration d'équipement de test vertical de vibration JESD 22-B103B pour des composants est employé à éducatif, à la recherche, et aux environnements de laboratoire. A adopté la double structure magnétique de circuit, auto-a produit des cercles squelettiques d'action, les roulements à rouleaux aéroportés de soutien et et les conseils linéaires, isolement de tourillon a avancé la technologie moderne et la technologie spéciale, peut être accomplie essai dans de X, de Y, de Z vibration sinusoïdal gyroscopique et essais de vibration aléatoires à bande large, pour être accomplie par (moitié - vague trapézoïdale, de scie de dent de sinus,) l'impulsion et l'essai classiques de spectre de réponse de choc. Ces produits sont très utilisés dans la défense nationale, les armes, l'aviation, l'espace, les communications, l'électronique, les appareils électriques, les communications, les appareils ménagers et d'autres domaines.
| Modèle : ES-3 | |
|---|---|
| Poussée de sinus | 300kgf |
| Poussée aléatoire | 300kgf |
| Poussée d'impact | 600kgf |
| Plage de fréquence | 2~2500Hz |
| Déplacement continu | 25mm |
| L'impact du déplacement | 25mm |
| Vitesse maximale | 1.8m/s |
| Accélération maximum | 981m/s2 |
| Diamètre mobile de bobine | Φ150mm |
| Accordez le moment excentrique | >196N.m |
| Point de connexion de charge | piont 6 |
| La masse équivalente des pièces mobiles | 3kg |
| Les partie supérieure du comptoir vissent la taille (la norme) | M8 |
| Table de disposition de vis (diamètre, circonférence) | 8 sur Φ100mm, 8 sur Φ, 200mm. |
| Fréquence axiale d'isolement | <3hz> |
| Charge maximum | 120Kg |
| Fuite de flux magnétique | <1mt> |
| Dimensions (sans emballage) (L×W×H) | 730mm×550mm×650mm |
| Poids de table de vibration | 450kg |
Rassemblement électrodynamique de dispositif trembleur de vibration d'équipement de test vertical de vibration JESD 22-B103B pour des caractéristiques de composants :
1. Squelette dynamique bien conçu de cercle, avec une fréquence axiale de résonance d'étape plus élevée.
2. circuit Deux-magnétique, le bas de fuite de flux magnétique, structure et rationnel compacts.
3. Roulements à rouleaux de Rod de balancier droits et orientation composée orientée importation de rigidité de corps, capacité de charge excentrique.
4. Base d'isolement de tourillon consacrée à l'utilisation d'hormone, l'installation de la commodité mobile.
5. La technologie de pointe se déplacent autour du système pour s'assurer que le cercle dynamique de la fiabilité élevée.
6. Nouvelle conception de conduit et augmenter l'effet de refroidissement.
7. La rigidité statique, rigidité dynamique du ballonnet de rapport, soulevant la portance de table de vibration, améliorent la représentation basse fréquence.
Composition du rassemblement électrodynamique de dispositif trembleur de vibration d'équipement de test vertical de vibration JESD 22-B103B pour des composants

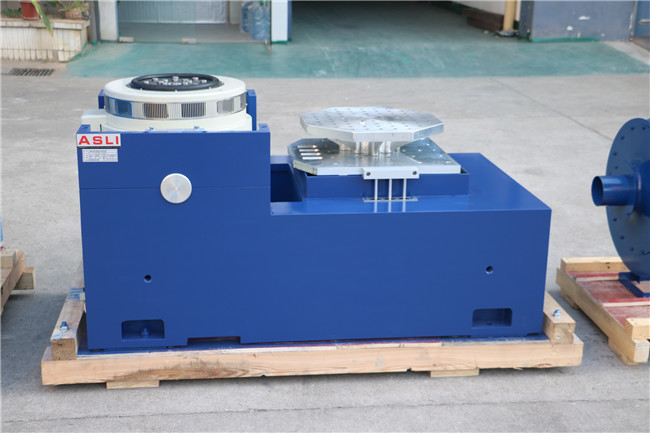

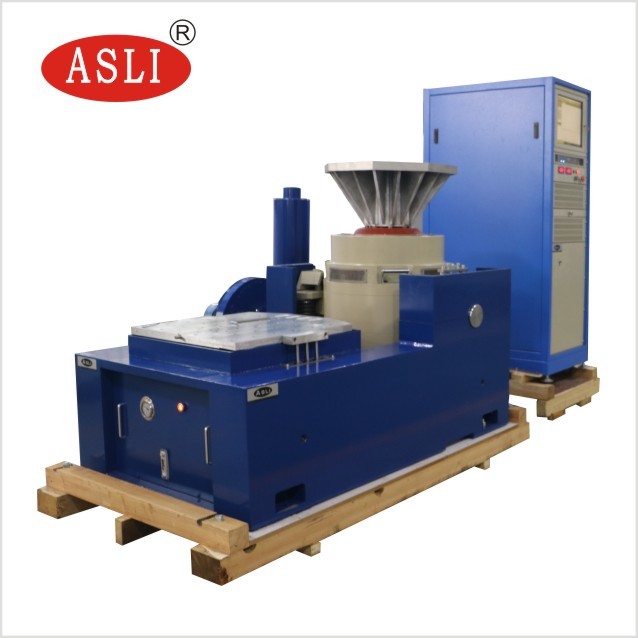

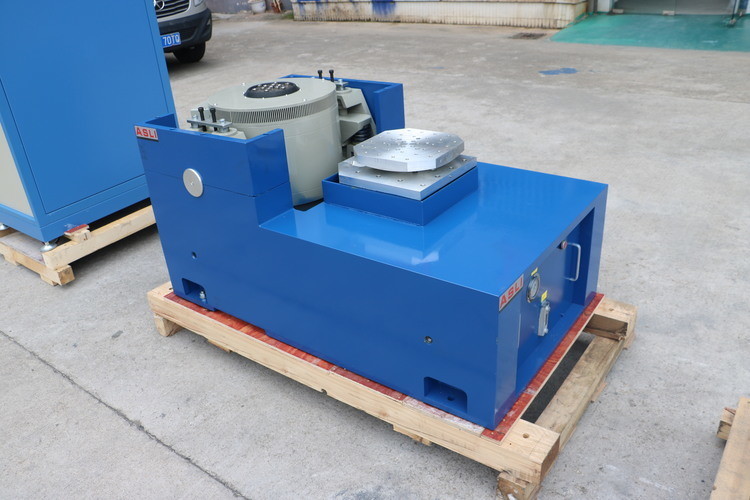

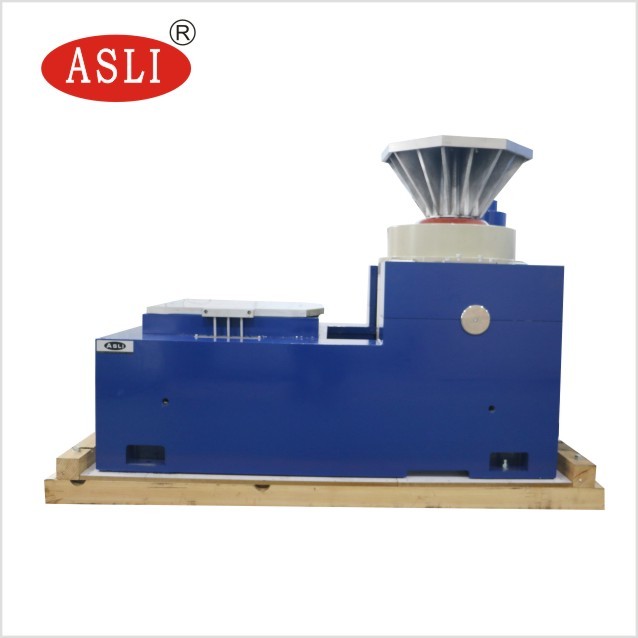

Le banc d'essai de vibration, puissance amplifient, ventilateur, table de glissement, extenseur vertical
Caractéristiques horizontales de support :
Dans le petit banc de chargement pour réaliser une plus haute fréquence d'accélération et de travail, pour améliorer la capacité de chargement et la représentation du banc entier de machine.
Le banc horizontal et le banc de vibration sont type intégral, avec la structure parfaite, commodité à installer et ajuster.
Voie de pression statique, forme de v, avec la capacité de pente-résistant et de polarisation-chargement résistants.
Pompe à huile intégrée, bonne structure et opération facile.
Caractéristiques verticales de Prolongé-banc :
Le prolongé-banc vertical de VT et les brides spécifiques, précision calculée, conception élaborée, pour assurer le client ont acquis la meilleure représentation selon parfait
