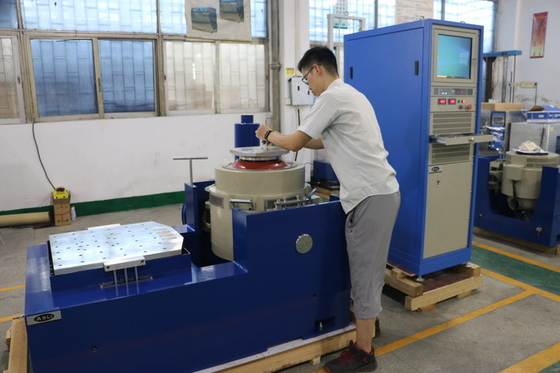

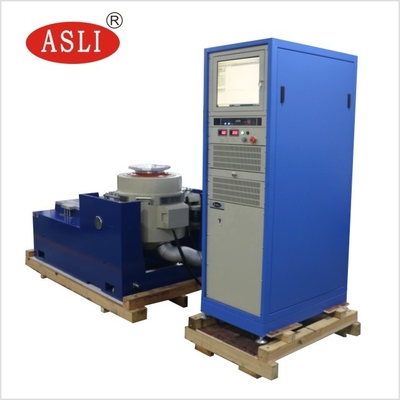

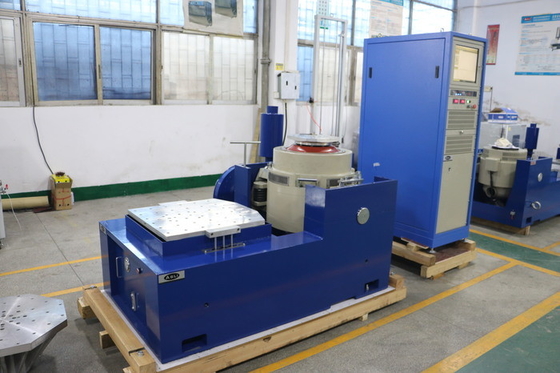

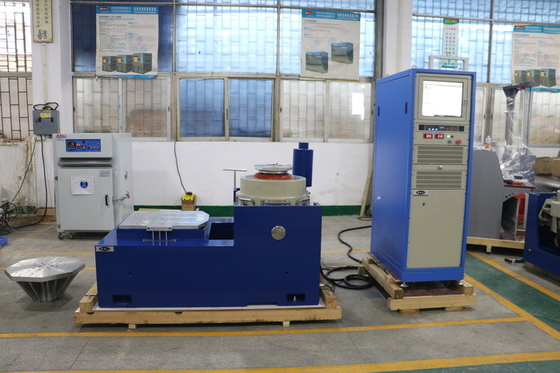

Type à haute fréquence Shaker Testing Systems à haute fréquence d'électrodynamique
Product Details
| force vibratoire: | 6000N | direction des vibrations: | 3 axes |
|---|---|---|---|
| Poids de la bobine mobile: | 6,5kg | Déplacement: | 6X |
| Max. Accélération: | 100G | Application: | Petit composant |
| taper: | Type d'électrodynamique | Gamme de fréquences: | 5~2000Hz |
| Mettre en évidence |
Vibration électrodynamique Shaker System de GV,6000N vibration électrodynamique Shaker System,Vibration Shaker System 5hz |
||
Product Description
Systèmes d'essai hydraulique de vibration à haute fréquence et haute performance conçus pour les essais verticaux, horizontaux, multi-axes, rotatifs et acoustiques.,Les élargisseurs de tête, les alimentations hydrauliques, les roulements, les accouplements et les tables de vibration de torsion donnent des résultats fiables et reproductibles sur des profils d'essai exigeants.
Ces systèmes sont également disponibles pour les exigences d'inspection par des tiers et d'essai par vibration électromagnétique.
Télécharger le document pour le stockage du système d'essai de vibration mécanique ES-10.pdf
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Plage de fréquences (Hz) | Accélération nominale (m/s2) | Vitesse nominale (m/s) | Décalage nominal (p-p) mm | Chargement maximal (kg) | Résistance à l'écoulement | Dimension de la bobine en mouvement (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ 150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| Le numéro ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| Le numéro ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| Le numéro ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Le numéro ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| Le numéro ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50, sous réserve de l'accord | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
- Le système de suspension robuste et le guidage linéaire du mouvement offrent une forte capacité de charge, d'excellentes fonctions de guidage et une grande stabilité.
- L'airbag central de charge avec une rigidité statique élevée et une faible rigidité dynamique offre une forte capacité de charge et des performances parfaites sur la variation d'amplitude.
- La commutation de puissance de classe D à haut rendement avec courant de pointe 3 sigma garantit une faible consommation d'énergie et une distorsion harmonique minimale.
- Autodiagnostic rapide avec verrouillage de sécurité pour une fiabilité élevée.
- Le dispositif d'isolation contre les chocs des airbags pour la plateforme de vibration élimine le besoin d'une fondation supplémentaire,assurant une reproduction parfaite de l'onde vibratoire et une réduction de la transmission des vibrations.

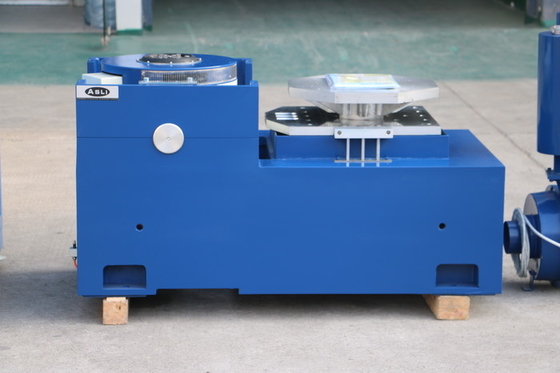

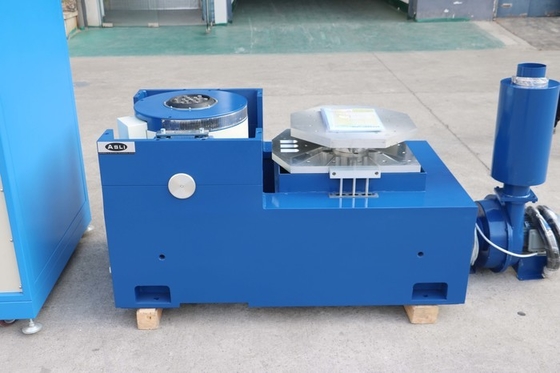

- Plateformes d'expansion horizontales et verticales disponibles pour différentes applications.
- Opération de commande simple.
| Modèle | Taille du banc (mm) | Plage de fréquences (Hz) | Poids des pièces mobiles (kg) |
|---|---|---|---|
| L'exemption est accordée à l'État membre. | 300 × 300 × 22 300 × 300 × 26 300 × 300 × 30 | 5 ¢ 1000 5 ¢1500 5 ¢ 2000 | 6.6 7.8 9.0 |
| L'aide à l'éducation | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 | 5 ¢ 1000 5'1400 5 ¢ 2000 | 11.2 13.2 16.0 |
| L'équipement de base | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 | 5 ¢ 1000 5 ¢1500 5 ¢ 2000 | 19.3 23.1 27.0 |
| L'exemplaire est le suivant: | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 | 5 ¢ 1000 5 ¢1200 5 ¢ 2000 | 27.5 33.0 45 |
Le principe de fonctionnement de l'excitateur de vibrations électromagnétiques est similaire à celui d'un haut-parleur, dans lequel un conducteur électrique est déplacé par l'action d'une force électromagnétique dans un champ magnétique.La force d'accélération de la pièce en mouvement est générée par l'équilibre entre le courant d'entraînement et le flux magnétiquePar conséquent, en contrôlant le courant d'entraînement, on peut contrôler le générateur de vibrations.
Le niveau maximal d'accélération de l'excitateur de vibration électromagnétique est déterminé par le courant maximal et la charge.le déplacement de la pièce en mouvement est limité de manière à ce que l'accélération n'atteigne pas un niveau élevéLa fréquence de résonance de l'élément en mouvement est fixée au-dessus de la limite supérieure de la plage de fréquences.
Les performances du générateur de vibrations peuvent être reflétées par un graphique qui affiche l'accélération maximale sous différentes fréquences.la restriction de déplacement peut être exprimée par une ligne droite avec une pente de 6 dB/octave.
Si vous avez besoin de plus d'informations sur les systèmes d'essai de shakers à haute fréquence de type électrodynamique à haute fréquence, n'hésitez pas à envoyer votre demande.
