Comment évaluer divers produits industriels en appliquant une charge vibratoire?

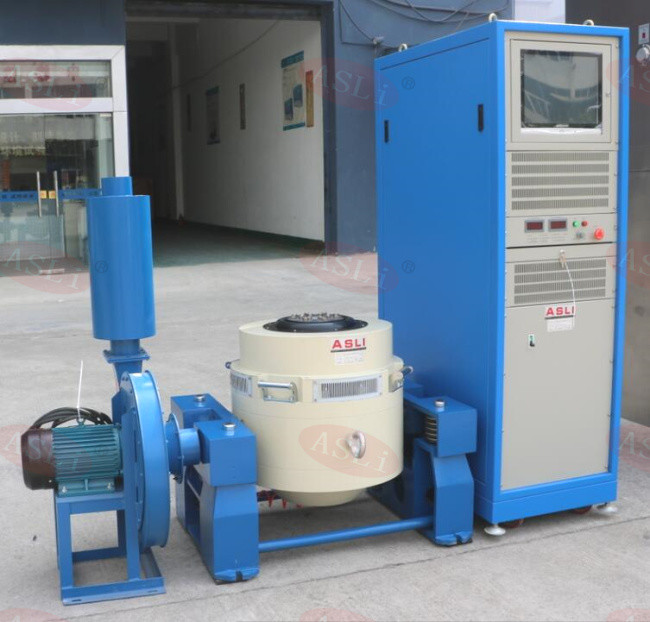

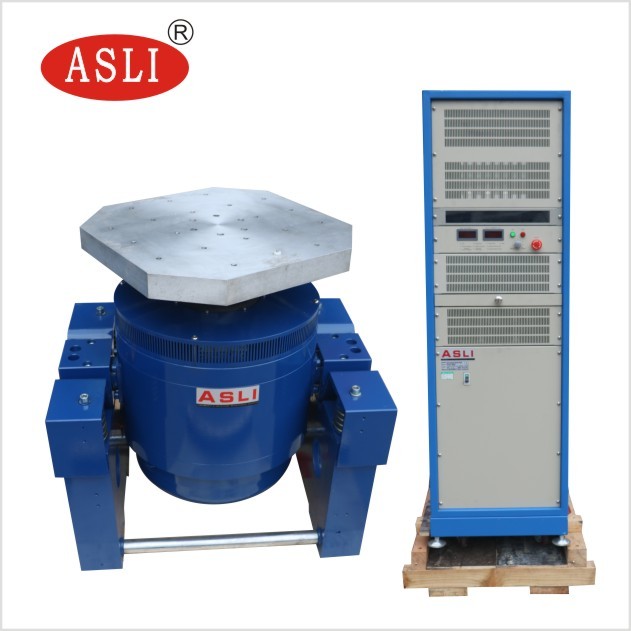

Il peut évaluer divers produits industriels en appliquant une charge vibratoire.Ce système est constitué d'un générateur de vibrations, un amplificateur de puissance, et un système de contrôle des vibrations.
Télécharger le document pour le stockage -- cliquez ici ----→chambre d'essai de vibration ES-6.pdf

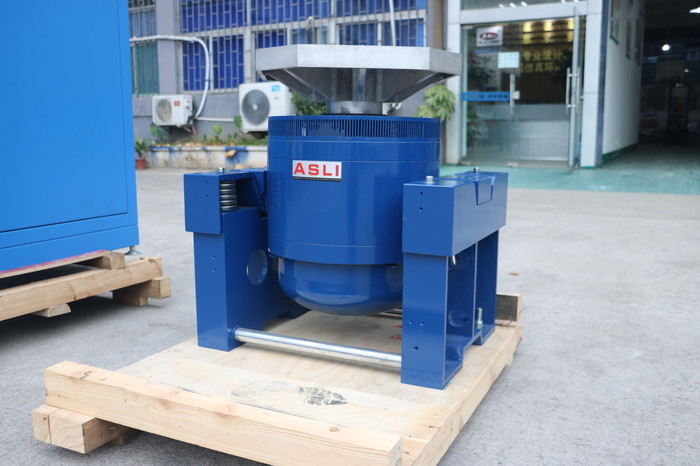

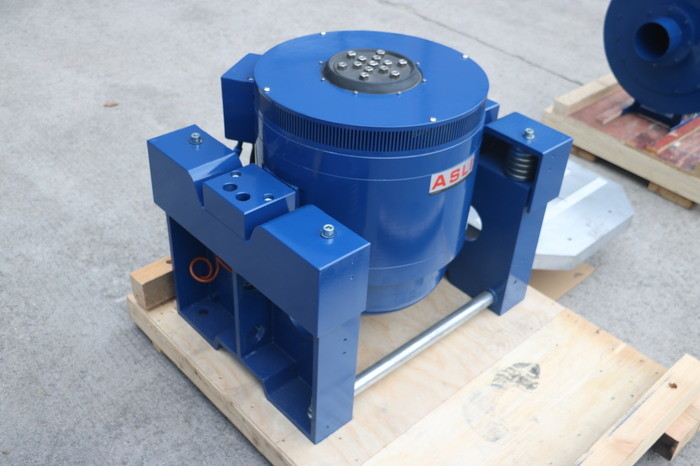

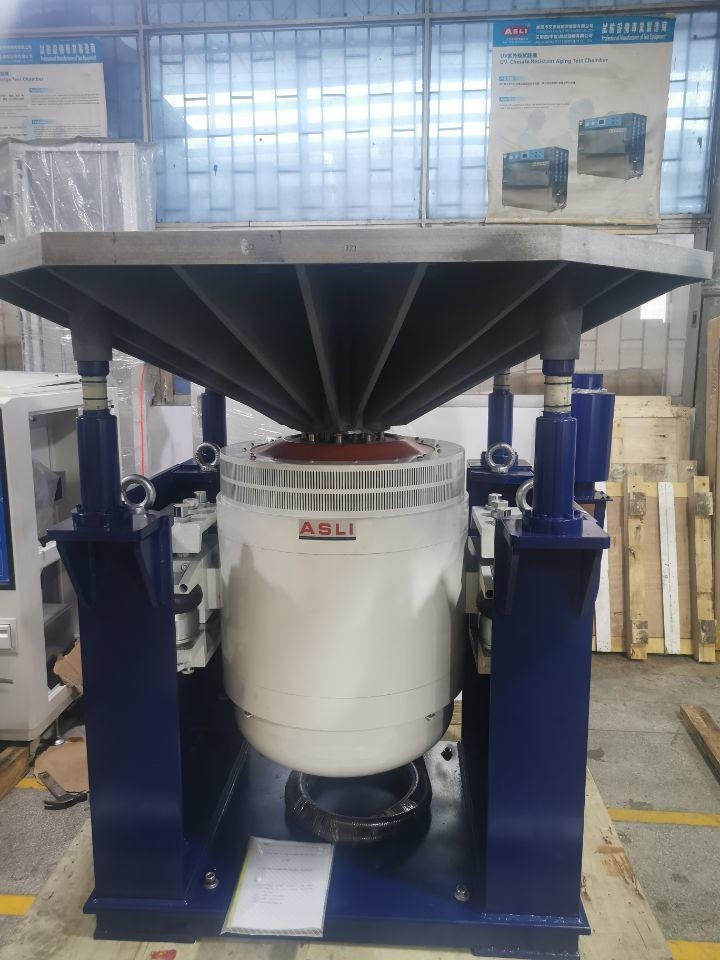

Simulation du transport par machine à vibration verticale Systèmes électrodynamiques à haute fréquence

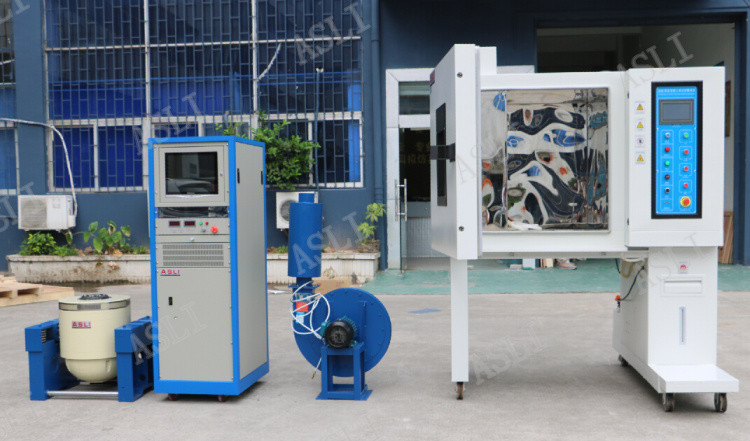

1Une structure combinée de chambre d'essai et de système de réfrigération dotée d'un design compact et gracieux; console indépendante
2Pour le rendre pratique pour le fonctionnement; unité de compresseur de réfrigération d'origine et ses principaux accessoires importés de l'étranger
3. Contrôleur LCD à écran tactile couleur importé capable de contrôler les programmes de température et d'humidité de l'automobile;
4Pour répondre aux exigences uniques du client, les utilisateurs peuvent choisir parmi différents modèles de banc d'essai de vibration pour s'assurer qu'en plus d'un bon refroidissement
5. Système de scellement thermique et d'air, ce banc de vibration va également se vanter d'un effet remarquable de vibration mécanique
équipement d'essai de fiabilité, vibration de choc
| Spécification du système | |||
| Modèle de système: | ES- 6 | ||
| Plage de fréquence: | 3 à 3500 | ||
| Force nominale | Sinus N | 6000 | |
| N aléatoire | 12000 | ||
| Choc N | 12000 | ||
| Accès maximal. | Sinus (m/s2) | 1000 | |
| Le nombre total de cycles est le nombre total de cycles. | 1000 | ||
| Choc ((m/s2) | 2000 | ||
| Le maximum de VEL. | Sinus (m/s2) | 1.6 | |
| Choc ((m/s2) | 1.6 | ||
| Disp maximum. | Voyage maximum mm (p-p) |
51 | |
| Coil de déplacement | 6.5 kg | ||
| Dimension de la bobine en mouvement | Diamètre 230 mm | ||
| Charge maximale: | 180 kg | ||
| Nom | Tableau de vibration d'emballage/testeur de table de vibration pour pièces automobiles | ||||||||
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Plage de fréquences (Hz) | Accélération nominale (m/s2) | Vitesse nominale ((m/s) | Déplacement nominal (p-p) mm | Chargement maximal (kg) | coil en mouvement (Kg) | Dimension de la bobine en mouvement (mm) |
| ES-6 | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| Le numéro ES-6a | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| Le numéro ES-10 | 10000 | 10000 | 3 à 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| Le numéro ES-20 | 20000 | 20000 | 3 à 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Le numéro ES-30 | 30000 | 30000 | 3 à 2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| Le numéro ES-40 | 40000 | 40000 | 3 à 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50, sous réserve de l'accord | 50000 | 50000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Le numéro ES-60 | 60000 | 60000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| Le numéro ES-100 | 100000 | 100000 | 3 à 2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
S'il vous plaît n'hésitez pas à envoyer vos demandes, afin que nous puissions vous envoyer plus d'informations surSimulation du transport par machine à vibration verticale Systèmes électrodynamiques à haute fréquence pour les shakers Pour vous.
