Verticale à haute fréquence et CEI horizontal 60335-2-24 de dispositif trembleur de vibration d'électrodynamique
Product Details
| Force de vibration: | Personnalisé | Marque: | ASLI |
|---|---|---|---|
| Lieu d'origine: | Chine | Le pouvoir: | 380V, 3 phases |
| Certificat: | La norme ISO 9001 déclare:2008 | Matériau d'emballage: | Étui en bois poly |
| Vibration: | Verticale et horizontale | Taille de la table: | 600 x 600 mm |
| Charge maximale: | 400 kilos | ||
| Mettre en évidence |
Dispositif trembleur de vibration du CEI 60335-2-24,Dispositif trembleur de vibration d'électrodynamique,Dispositif trembleur électrodynamique de vibration de 3 phases |
||
Product Description

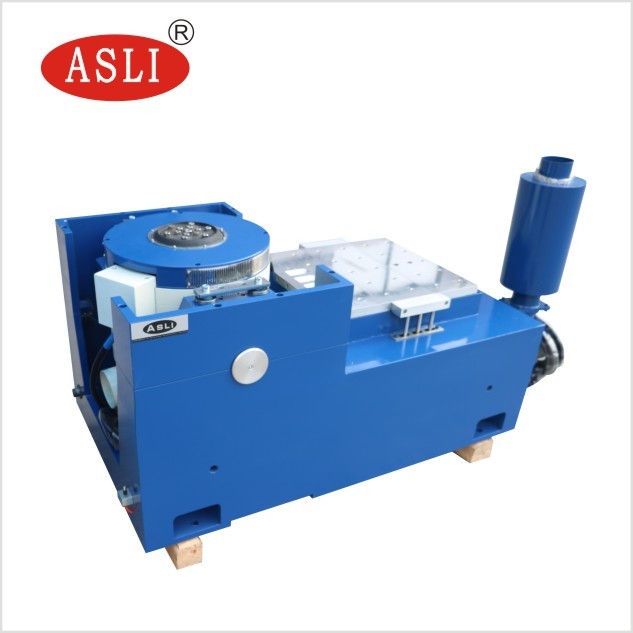

IEC 60335-2-24 Vibrateur à haute fréquence électrodynamique verticale et horizontale
Un shaker à vibration haute fréquence est un type d'appareil mécanique utilisé pour effectuer des essais et des analyses mécaniques sur divers matériaux et composants.Il fonctionne en générant des vibrations à haute fréquence qui peuvent simuler des conditions environnementales réelles ou accélérer les tests de fatigue des produits..
La fonction principale d'un vibrateur à haute fréquence est de reproduire les contraintes mécaniques et les contraintes qu'un composant ou un matériau peut subir dans son application prévue.Il peut également être utilisé pour effectuer des analyses modales et des mesures de résonance, qui sont essentiels pour optimiser les performances du produit et minimiser les problèmes de bruit et de vibrations.
Le secoueur se compose généralement d'un actionneur électrodynamique ou hydraulique qui produit des vibrations à haute fréquence.Le secteur génère la vibration requise en accélérant et en décélérant rapidement l'armature de manière contrôlée.
Ces vibrations peuvent être personnalisées en termes de fréquence, d'amplitude et de durée pour simuler diverses conditions environnementales, telles que la température et l'humidité.Cela permet de tester divers composants et matériaux et aide les ingénieurs à identifier les défauts et les faiblesses potentiels de la conception.
En général, the primary function of a high-frequency vibration shaker is to help engineers and designers test the durability and performance of their products under simulated real-world conditions so that they can refine and optimize the design to meet the target specifications.
Paramètres techniques de la machine d'essai des vibrations:
| Modèle |
Sine nominale La force(N) |
Nommé au hasard La force(N) |
Fréquence Plage (Hz) |
Accélération nominale (m/s2) Le | Vitesse nominale ((m/s) |
Nommé Disparitionle placement (p-p) mm |
Chargement maximal (kg) | coil de déplacement ((Kg) |
Dimension de Résistance à la combustion |
| Le numéro ES-1 | 1000 | 1000 | 3 à 3500. | 400 | 1.2 | 25 | 70 | 2.5 | Φ 150 |
| ES-2 | 2000 | 2000 | 3 à 3500. | 800 | 1.6 | 25 | 70 | 2.5 | Φ 150 |
| ES-2a | 2000 | 2000 | 3 à 3500. | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 à 3500. | 1000 | 1.6 | 25 | 100 | 3.5 | Φ 150 |
| ES-3a | 3000 | 3000 | 3 à 3500. | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| Le numéro ES-6a | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| Le numéro ES-10 | 10000 | 10000 | 3 à 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| Le numéro ES-20 | 20000 | 20000 | 3 à 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Le numéro ES-30 | 30000 | 30000 | 3 à 2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| Le numéro ES-40 | 40000 | 40000 | 3 à 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50, sous réserve de l'accord | 50000 | 50000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Le numéro ES-60 | 60000 | 60000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| Le numéro ES-100 | 100000 | 100000 | 3 à 2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| Le numéro ES-120 | 120000 | 120000 | 3 à 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| Le numéro ES-160 | 160000 | 160000 | 3 à 2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 à 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| Le numéro ES-350 | 350000 | 350000 | 3 à 1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ87 |
Paramètres techniques de la ligne horizontaleÉlargissement:
Paramètres techniques de la ligne verticaleÉlargissement:
IEC 60335-2-24 Vibrateur à haute fréquence électrodynamique verticale et horizontale Caractéristiques de l'essai:
1Un squelette de cercle dynamique bien conçu, avec une fréquence de résonance axiale de niveau supérieur.
2Deux circuits magnétiques, faible fuite de flux magnétique, structure compacte et rationnelle.
3Les roulements à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux.
4La fondation d'isolation Trunnion dédiée à l'utilisation d'hormones, l'installation de la commodité mobile.
5La technologie avancée se déplace autour du système pour assurer le cercle dynamique d'une fiabilité élevée.
6Une nouvelle conception des conduits et un effet de refroidissement amélioré.
7- Rigidité statique, rigidité dynamique du petit ballon porteuse, augmentation de la capacité de la table de vibration, amélioration des performances à basse fréquence.
Si vous avez des doutes ou des besoins au sujet de IEC 60335-2-24 High Frequency Vertical And Horizontal Electrodynamics Vibration Shaker, n'hésitez pas à nous contacter.
