Vibration électrodynamique Shaker Table High Frequency de simulation de transport
Product Details
| accompagnement personnalisé: | OEM | Marque: | ASLI |
|---|---|---|---|
| Lieu d'origine: | Guangdong, Chine | Pouvoir: | Électronique |
| Certificat: | OIN 9001:2008 | norme d'essai: | Le CEI 60068 |
| Vibration: | 3 axes | force vibratoire: | Personnalisé |
| Taille du tableau: | Personnalisé | Charge maximale: | 750 |
| Mettre en évidence |
Vibration Shaker Table du CEI 60068,Vibration Shaker Table de la charge 750kg,Dispositif trembleur électrodynamique de vibration de 3 axes |
||
Product Description

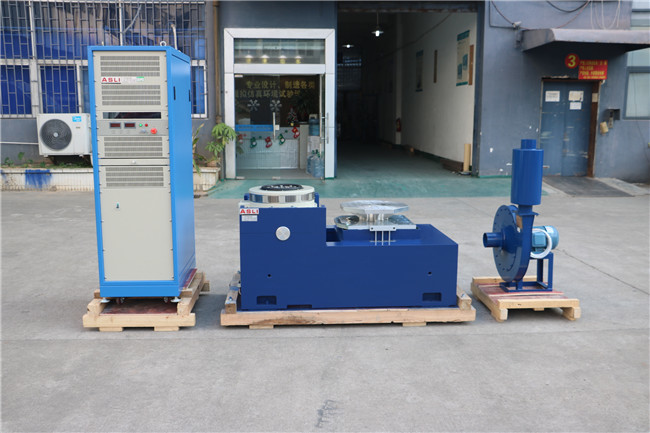

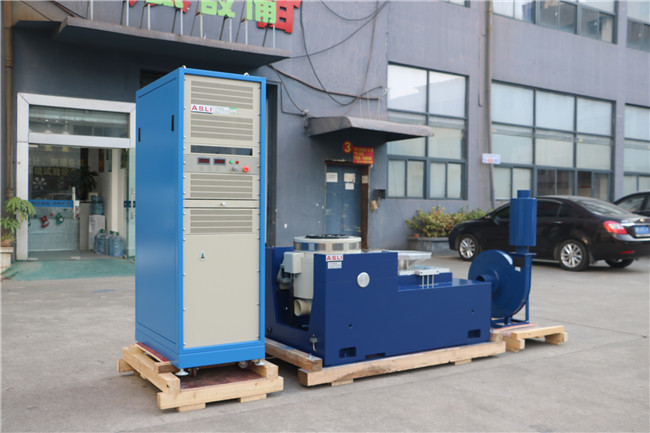

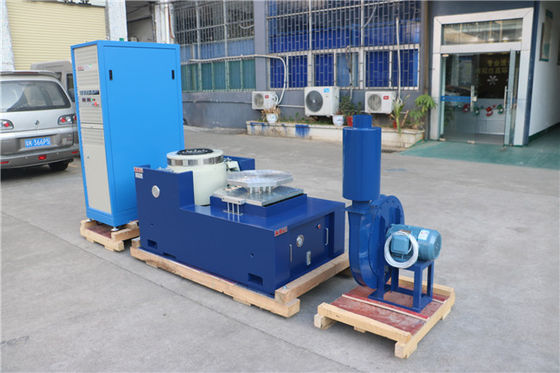

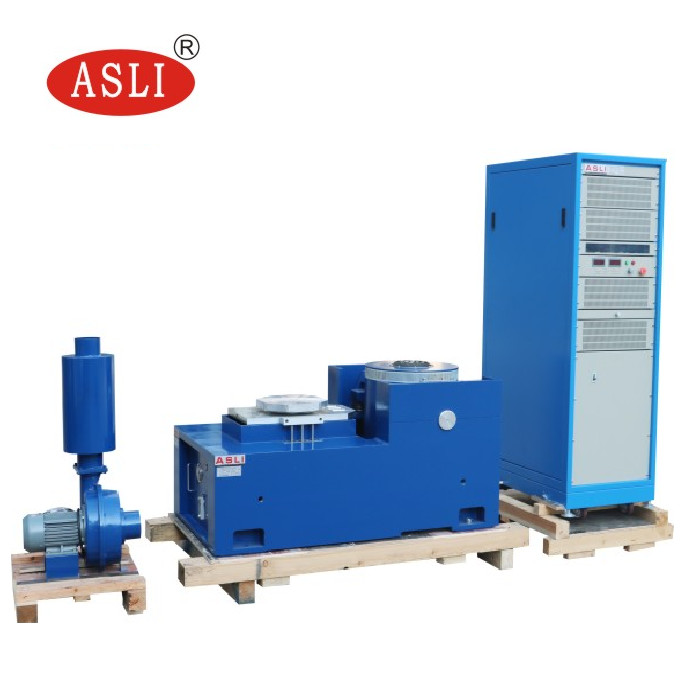

La table vibrante électrodynamique de simulation de transport à haute fréquence est un système de test de vibration et de choc conçu avec précision pour une validation complète des produits. Elle est principalement utilisée pour les tests d'environnement de vibration et de choc, le criblage de contraintes environnementales et l'évaluation de la fiabilité dans un large éventail d'industries.
Cet appareil de vibration électromagnétique est conçu en pleine conformité avec les normes de test relatives aux batteries. Il simule des conditions de vibration spécifiques en fixant la batterie ou le bloc-batterie sur la table vibrante et en appliquant des modes de fréquence, d'accélération et de déplacement prescrits le long de trois axes mutuellement perpendiculaires. Pendant les tests, l'échantillon de batterie ne doit pas fuir, perdre de capacité, se casser, prendre feu ou exploser.
Le champ d'application de ce système de test de vibration est extrêmement large, couvrant les cartes de circuits imprimés, les batteries, les avions, les navires, les fusées, les missiles, les automobiles, les appareils électroménagers et de nombreux autres produits industriels.
| Paramètre | Valeur |
|---|---|
| Force d'excitation sinusoïdale maximale | 5000 Kg.f crête |
| Force de vibration aléatoire maximale | 5000 Kg.f r.m.s |
| Force de vibration de choc maximale | 10000 Kg.f crête |
| Plage de fréquences | CC ~ 4000 Hz |
| Déplacement maximal | 75 mm p-p (crête à crête) |
| Vitesse maximale | 1,8 m/s |
| Accélération maximale | 100 G (980 m/s²) |
| Fréquence de résonance première | 3500 Hz |
| Charge maximale | 750 kg |
| Diamètre de la bobine mobile (diamètre de la table de travail) | 450 mm |
| Masse de la bobine mobile | 50 kg |
| Vis de table | 13 x M8 |
| Fuite de flux magnétique | < 10 gauss |
| Dimensions | 800 mm x 800 mm x 800 mm (machine verticale) |
| Poids | Environ 1500 kg |
| Caractéristique | Détails |
|---|---|
| Fonctions de protection | Protection contre la température, la pression atmosphérique, le déplacement, la surtension, le surcourant, la sous-tension d'entrée, les défauts externes, l'alimentation de contrôle, la logique et le manque d'entrée |
| Composant | Spécification |
|---|---|
| Configuration matérielle | Entrée 2 canaux, entrée 1 canal |
| Ordinateur de contrôle | Ordinateur d'origine avec écran à cristaux liquides (inclut clavier et souris optique) |
| Logiciel | Interface d'exploitation chinois/anglais ; analyse dans le domaine temporel et fréquentiel ; source de signal ; analyse de balayage de fréquence sinusoïdale ; génération automatique de rapports de test WORD ; affichage, stockage de signaux et de données, configuration des paramètres de test et fonctions d'analyse |
| Système d'exploitation | Windows 2000 / XP |
| Capteur d'accélération (B&W) | Domaine fréquentiel : 1–2000 Hz ; sensibilité : 50 mV/g ; plage de température : −24 °C à 250 °C |
| Paramètre | Valeur |
|---|---|
| Source électrique | 3 phases, 380V / 50Hz |
- GB/T 31241-2014 — Produits électroniques portables avec batteries lithium-ion et exigences de sécurité des batteries
- GB/T 18287-2013 — Spécification des batteries lithium-ion pour téléphones portables : exigences de court-circuit externe
- GB/T 8897.4-2008 — Cellules galvaniques, Partie 4 : Exigences de sécurité des batteries lithium-ion
- YD/T 2344.1-2011 — Bloc-batterie lithium-ion au phosphate de fer pour communication, Partie 1 : Batterie intégrée
- GB/T 21966-2008 — Exigences de sécurité des batteries au lithium et des batteries dans le transport
- MT/T 1051-2007 — Batterie lithium-ion utilisée pour la lampe de mineur
- YD 1268-2003 — Exigences de sécurité et méthodes de test des batteries au lithium et des chargeurs utilisés dans les téléphones mobiles
- GB/T 19521.11-2005 — Bloc-batterie lithium-ion pour marchandises dangereuses : inspection des normes de sécurité des caractéristiques dangereuses
- YDB 032-2009 — Bloc-batterie lithium-ion de type sauvegarde pour communication
- UL 1642:2012 — Norme pour les batteries au lithium
- UL 2054:2012 — Batteries domestiques et commerciales
- UN38.3 (2012) Partie 3 — Proposition pour le transport de marchandises dangereuses : manuel de test et de normes
- IEC 62133-2012 — Exigences de sécurité pour les batteries et les blocs-batteries contenant un électrolyte alcalin ou acide
- IEC 62281:2004 — Exigences de sécurité dans le transport des batteries au lithium et des batteries
- IEC 60086:2007 — Cellules galvaniques, Partie 4 : Exigences de sécurité des batteries lithium-ion
- GJB150, GJB360, GJB548, GJB1217, MIL-STD-810F, MIL-STD-883E, et autres
Si vous avez des questions ou si vous souhaitez obtenir plus d'informations sur la table vibrante électrodynamique de simulation de transport à haute fréquence, n'hésitez pas à nous envoyer votre demande. Notre équipe est prête à vous aider.
Product Highlights
Table vibrante électrodynamique 3 axes ASLI pour simulation de transport, DC~4000Hz, charge max 750kg, accélération 100G. Certifié ISO 9001:2008, conforme aux normes CEI 60068, UN38.3, MIL-STD. Taille de table personnalisée, force de vibration, support OEM.
