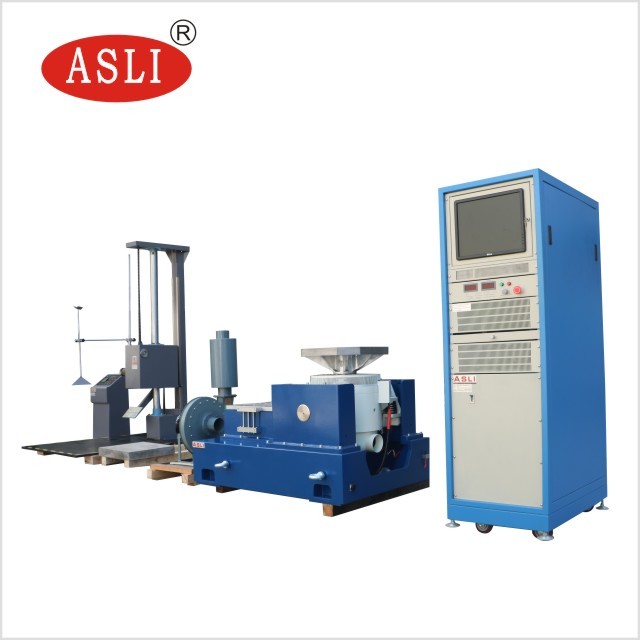

Présentation du produit de la table vibrante
Application du produit
Le test de vibration consiste à motiver ou à frapper un composant ou un appareil pour voir comment il réagit dans un environnement réel. Le test de vibration a un large éventail d'applications, allant des circuits imprimés aux avions, navires, fusées, missiles, automobiles, appareils électroménagers et autres produits industriels.
La société Van Code peut vous fournir l'ensemble du programme de chocs et de tests et prouver pour vous la qualité du produit conformément aux normes nationales et internationales, telles que GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC et ASTM.
3. Formule de sélection de machine et schéma de structure du générateur de vibrations
① Les conditions de test fournies par votre entreprise ;
② Type de test : balayage sinusoïdal ; Aléatoire;
③ Plage sonore de fréquence : 2-4000 Hz
④ Formule : A (g) = (2 π f)2Dcm/980≒A=0,002DmmF2D=A/0,002F2
F=M(kg) ×A(g)
4. Schéma fonctionnel du principe du système
|

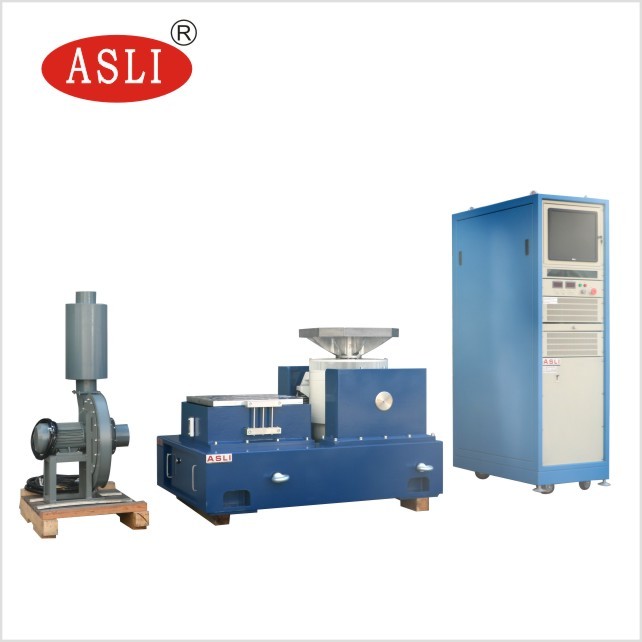

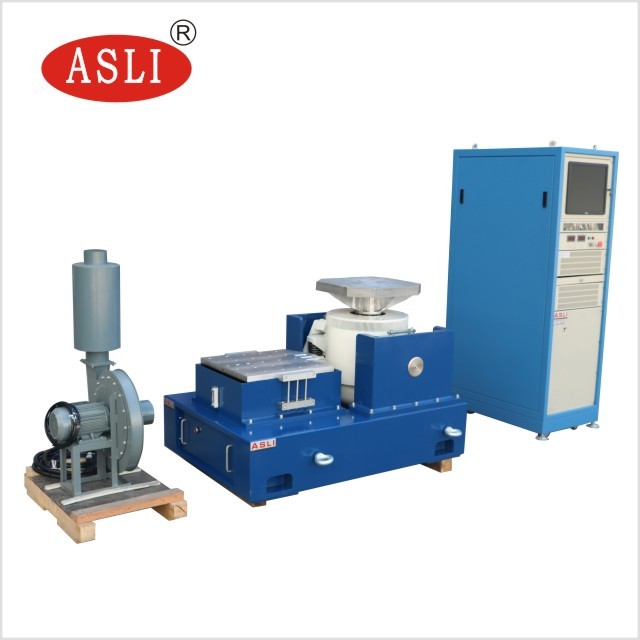

5.Description de la configuration de l'appareil
| projet | Description de la configuration | quantité |
| 1. | Corps de table vibrante | |
| générateur d'excitation électromagnétique | 1 | |
| ventilateur de refroidissement (avec silencieux) | 1 | |
| Plate-forme d'extension verticale VT0606 600 mm * 600 mm | 1 | |
| Table coulissante horizontale à film d'huile HT0606, 600mm x 600mm | 1 | |
| 2. | Amplificateur de puissance à commutateur numérique | |
| amplificateur de puissance | 1 | |
| Système de protection des servos | 1 | |
| alimentation de terrain | 1 | |
| 3. | Contrôleur de vibrations numérique | |
| Hôte du contrôleur de vibrateur numérique | 1 | |
| Capteur d'accélération du système | 1 | |
| ordinateur de contrôle | 1 | |
| Contrôler le disque d'installation du logiciel | 1 | |
| 4. | Attachement aléatoire | |
| Prolongez la ligne de câble et le conduit d'air | 1 | |
| Instructions d'utilisation, rapport d'inspection, certificat de qualification, manuel de maintenance, etc. | 1 | |
| Outils spéciaux attachés | 1 | |
| Barre de pression vibrante / fixation de barre de pression | 1 | |
| airbag sismique | 4 |
VI. Paramètres techniques
| Paramètres du générateur d'excitation électromagnétique ES-3 | |
| force sinusoïdale maximale | 300Kg.f en pointe |
| Force aléatoire maximale | 300Kg.fr.ms |
| Force de choc maximale | 600Kg.f en pointe |
| plage de fréquence | 1 ~ 3 500 Hz |
| déplacement maximal | 24 mm pp |
| vitesse maximale | 1,6 m/s |
| accélération maximale | 100G(980 m/s2) |
| charge maximale | 100 kg |
| La fréquence d'isolation des vibrations | 2,5 Hz |
| Le diamètre du cercle mobile | Ф 150 mm |
| Qualité du cercle dynamique | 3kg |
| Vis à mesa | 13×M8 |
| fuite magnétique | ＜10gauss |
| Taille du tableau | 750mm 560mm 670mm (table verticale) |
| Poids de la table | Environ 560 kg |
| L'amplificateur de puissance à commutateur numérique ES-3 | |
| puissance de sortie | 4KVA |
| tension de sortie : | 110V |
| sortir: | 30A |
| Taille de puissance | 720 mm × 545 mm × 1270 mm |
| poids | 230KG |
| Système de protection des servos | |
| fonction: | Température, pression du vent, surdéplacement, surtension, surintensité, sous-tension d'entrée, défaut externe, alimentation de contrôle, défaut logique, déficit d'entrée, etc. |
| Contrôleur de vibrations numérique VCSusb-2 | |
| configuration matérielle : |
Entrée 2 canaux et 1 canal de sortie Sinusoïdal, aléatoire Impact typique, formation résonnante et résidence (acheter) |
| ordinateur de contrôle | Ordinateur de marque originale, écran LCD (y compris clavier/souris photoélectrique) |
| logiciel | Fonctionnement en chinois/anglais, peut effectuer une analyse du domaine temporel et du domaine fréquentiel, la source du signal, l'analyse du balayage sinusoïdal, etc. Rapport de test WORD, affichage du signal et des données, stockage, réglage des paramètres de test et fonctions d'analyse. |
| système opérateur | Fenêtres |
| Capteur d'accélération, LAB24112 |
Plage de fréquence : 1--12 000 Hz Sensibilité : 50 mv/g Plage de température : -24-250 ℃ |
| VT 0606 Plateforme d'extension verticale | |
| qualité des matériaux | alufer |
| Taille du mesa | 600 mm × 600 mm |
| Position du trou fixe | Manchon à vis en acier inoxydable M8, résistance à l'usure à long terme |
| Fréquence d'utilisation limite supérieure |
Sinusoïde 1000 HZ stochastique 2000HZ |
| poids | 35KG |
| H T0606 Platine coulissante horizontale à film d'huile | |
| qualité des matériaux | alufer |
| Taille du mesa | 600 mm × 600 mm |
| Position du trou fixe | Manchon à vis en acier inoxydable M8, résistance à l'usure à long terme |
| Fréquence d'utilisation limite supérieure |
Sinusoïde 800 HZ stochastique 2000HZ |
| poids | 35 |
| Ventilateur de refroidissement BL-300 (avec haut-parleur d'élimination) | |
| Puissance du ventilateur : | 1,1 kilowatts |
| débit | 1404m3/h |
| exigence électrique : | |
| source | Triphasé 380 V / 50 Hz, 15 KVA |
| résistance de terre | ≤4Ω |
VII. Présentation des performances de l'équipement :

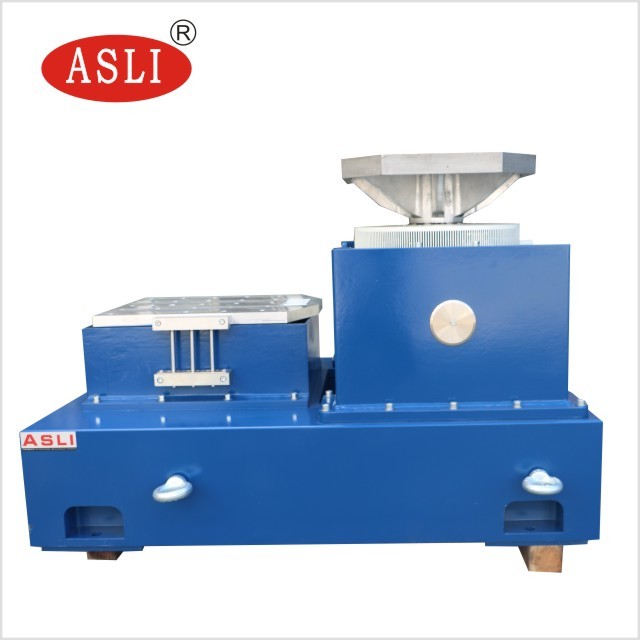

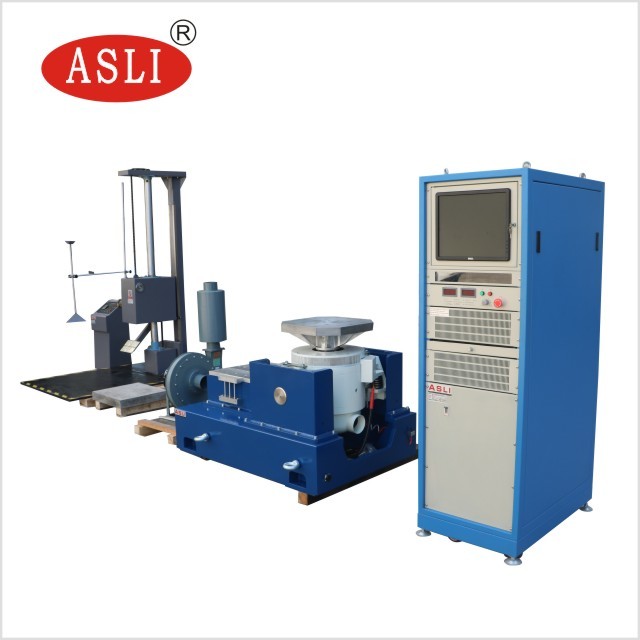

7.1, corps de table vibrante VG 300-38
7.1.1. Bobine mobile
La table vibrante est équipée d'une bobine mobile moulée et usinée manuellement, d'un système de support de charge pneumatique photoélectrique et d'un guidage axial à double roulement. Le guidage à double roulement est une fonction unique qui contribue à réduire les croisements dynamiques axiaux et la rotation pendant les tests de vibration, avec une durabilité supérieure.
7.1.2. Bobine d'excitation
Structure à double chemin magnétique, faible fuite magnétique et champ magnétique uniforme
7.1.3. Surface de la plateforme
Utilisation d'un traitement de phosphorisation avancé et d'une technologie de peinture automobile, avec un effet de prévention de l'usure et de la rouille à long terme.
7.1.4. Le système taïwanais est froid :
Le ventilateur à faible bruit est adopté pour améliorer la structure d'entrée d'air de la plate-forme, la bobine d'excitation adopte un conduit d'air en nid d'abeille, l'anneau magnétique central adopte un conduit d'air shunt à double couche, etc. La nouvelle conception du conduit d'air est adoptée pour améliorer l'effet de refroidissement.
7.2. Amplificateur de puissance à commutateur numérique SA
Amplificateur de puissance à commutateur numérique série SA avec technologie MOSFET ou IGBT fiable,
un. Haute stabilité et fiabilité
b. Conformité aux exigences de la norme européenne « CE »
c. Utilisation de la technologie de modulation de largeur d'impulsion de fréquence sinusoïdale avec un amplificateur haute puissance.
d. En utilisant le principe de fonctionnement de l'alimentation à découpage, l'efficacité de conversion est élevée.
e. La technologie électronique de partage automatique des flux est utilisée
f. Bonnes performances de sécurité.
7.3. Système de protection des servos
Les fonctions de protection sont complètes, y compris la surtension, la sous-tension, le manque de phase, la défaillance logique, le module d'alimentation, la surchauffe, la surintensité de sortie, la surtension de sortie, l'alimentation du variateur, le déplacement excessif du corps, la température du corps, la liaison externe, etc.
7.4. Plateforme d'expansion verticale
La plate-forme d'extension est généralement utilisée comme une plate-forme d'échantillon d'installation plus grande, qui peut être carrée ou ronde ou personnalisée par l'utilisateur. Afin de réduire les caractéristiques dynamiques des plateformes étendues, toutes les plateformes étendues doivent être analysées par modélisation
7.5. Système d'appariement automatique photoélectrique
Ajustez automatiquement la position de la bobine mobile pour rester en équilibre. Le système d'alignement automatique garantit que la bobine mobile est toujours centrée pendant le chargement et le déchargement.
7.6. Plateforme coulissante horizontale
La conception de la table coulissante horizontale présente un moment de renversement élevé et une limitation latérale. Ce concept de conception, combiné au dispositif standard de table coulissante horizontale, présente une limite de couple dynamique élevée, tout en conservant les caractéristiques d'amortissement du film d'huile de guidage. La plate-forme horizontale est composée d'une planche à roulettes, d'un connecteur, d'une plaque de granit naturel, d'une base coulissante horizontale et d'une source d'huile indépendante.
huit. Introduction du contrôleur de vibration numérique
Le contrôleur de vibration adopte le système de structure distribué avancé et le contrôle en boucle fermée est réalisé par le processeur DSP. Le PC est indépendant de l'anneau de contrôle, ce qui garantit le temps réel et l'efficacité élevée du système de contrôle, peut répondre en temps opportun et rapidement à tout changement du système de test et assurer la stabilité et la haute précision du contrôle. Le matériel adopte un processeur DSP à virgule flottante 32 bits avec une fréquence principale jusqu'à 300 MHz, un ADC/DAC avec une résolution de 24 bits, un filtrage numérique à virgule flottante de haute précision et une technologie de conception à faible bruit du circuit matériel, le contrôleur contrôle de manière aléatoire la plage dynamique est supérieure à 90 dB et le rapport signal/bruit est supérieur à 100 dB.
7.1. Caractéristiques du contrôleur de vibrations :
A. Hautes performances et fiabilité
Le contrôle en boucle fermée est réalisé par le processeur DSP. Le PC est indépendant de l'anneau de contrôle, garantissant le temps réel et l'efficacité élevée du système de contrôle, une réponse rapide et opportune à tout changement dans le système de test, et garantissant la fiabilité et la haute précision du contrôle. Tous les canaux d'entrée disposent d'un CAN de résolution 24 bits, d'une conception matérielle à faible bruit et de filtres anti-aliasing analogiques et numériques intégrés, garantissant efficacement la haute précision de l'analyse.
b. Opération simple
Le logiciel d'application basé sur Windows est facile à utiliser et dispose de riches fonctions auxiliaires. Le puissant assistant automatique du système et la fonction de génération automatique de rapports de test facilitent les tâches de test répétitives et ennuyeuses. Les paramètres de test sont riches et rigoureux, et l'interface USB2.0 le rend connecté à l'ordinateur plus étroitement et plus harmonieux.
C, fonctionnalités puissantes et flexibilité
Contrôleur de vibrations Une puissante plate-forme de contrôle des vibrations capable d'effectuer plusieurs tâches complexes. Sur la même plate-forme matérielle, les différentes configurations logicielles d'application peuvent effectuer une variété de tâches d'analyse, pour répondre à vos différents besoins d'analyse de tests. Le contrôleur adopte la conception modulaire, qui peut configurer le matériel et les logiciels correspondants en fonction des différents besoins des utilisateurs pour répondre aux différents besoins des utilisateurs.
