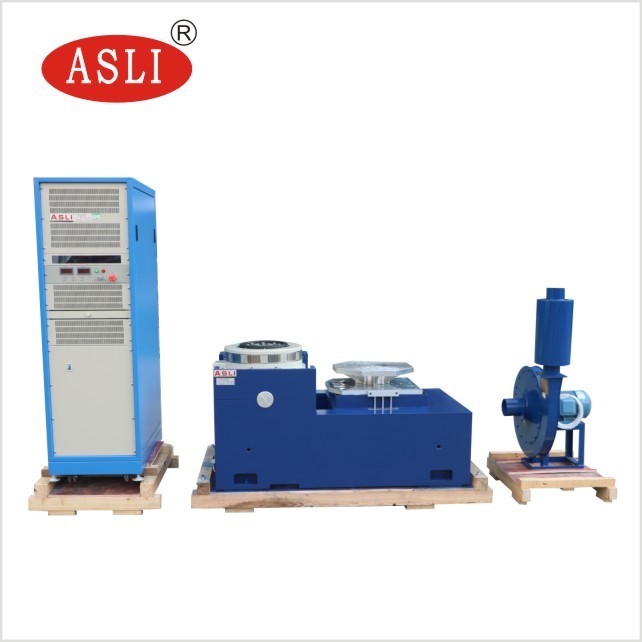

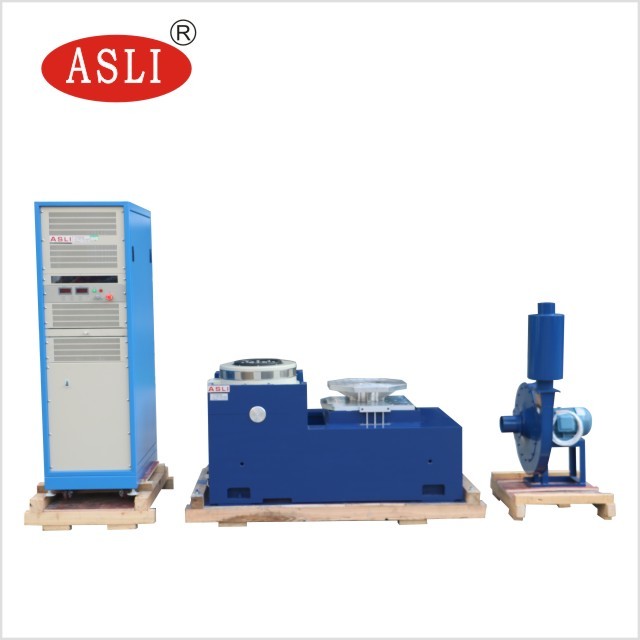

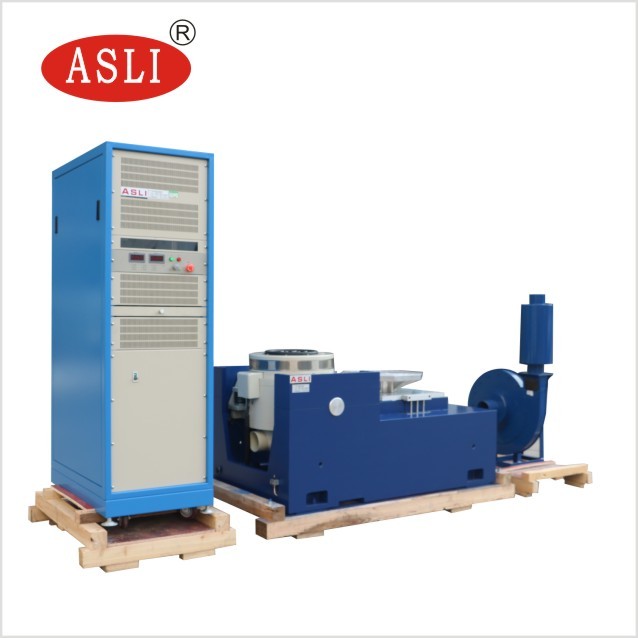

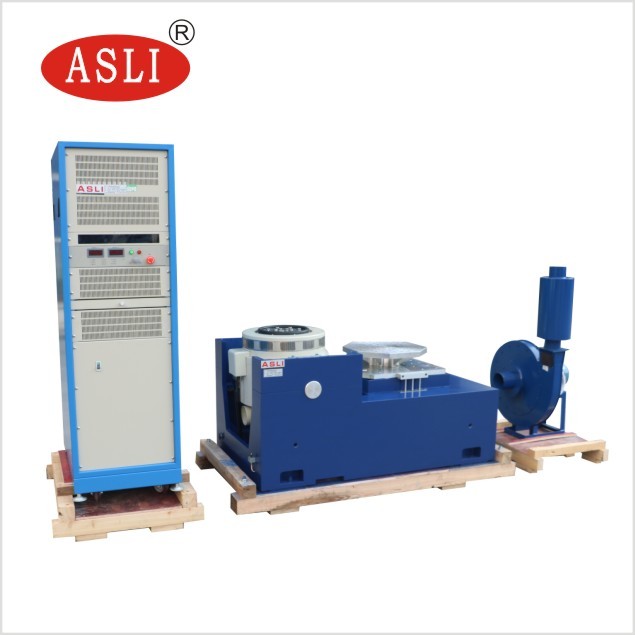

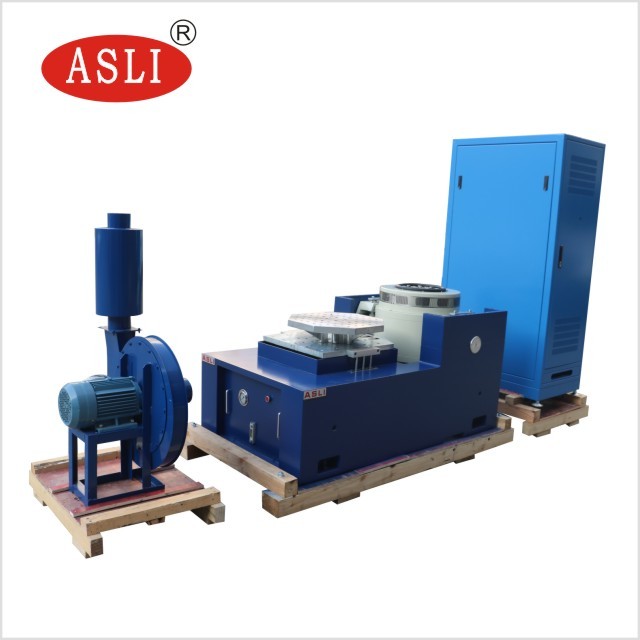

Machine d'essai de vibrations aléatoires ISTA 6-Amazon avec table coulissante verticale et horizontale
Paramètres techniques sur les agitateurs électrodynamiques :
| Modèle | Sinusoïdal nominal Force (N) |
Noté aléatoire Force (N) |
Fréquence Plage (Hz) |
Vitesse nominale (m/s) | Remplacement évalué (pp)mm |
Max. Chargement (Kg) | bobine mobile (Kg) | Dimension de Bobine mobile (mm) |
| ES-10 | 10000 | 10000 | 3-3000 | 1.8 | 51 | 270 | 14 | Φ240 |
Demande de prix pour le shaker électro-dynamique :
Nous sommes fabricant de produits de série de vibrations électriques, avons adopté la « structure de circuit double magnétique », les « cercles d'action squelette auto-générés », le « support aéroporté » et les « roulements à rouleaux et guidage linéaire », « l'isolation des tourillons » et la technologie moderne avancée.
et une technologie spéciale, peuvent être complétés par des tests de vibrations sinusoïdales à trois axes X, Y, Z et des tests de vibrations aléatoires à large bande, à compléter
par le test classique (demi-sinusoïdal, trapézoïdal, onde en dents de scie) du spectre de réponse aux impulsions et aux chocs. Testeur de vibrations haute fréquence largement utilisé
dans la défense nationale, les armes, l'aviation, l'aérospatiale, les communications, l'électronique, les appareils électriques, les communications,
appareils ménagers et autres domaines. --- testeur de vibrations shaker industriel
Test de choc demi-onde sinusoïdalede fonctionnalités :
1. Squelette de cercle dynamique bien conçu, avec une fréquence de résonance axiale de niveau supérieur.
2. Circuit à deux magnétiques, fuite de flux magnétique faible, structure compacte et rationnelle.
3. Roulements à rouleaux de tige de culbuteur orientation de rigidité du corps composite droite et orientée vers l'importation, capacité de charge excentrique.
4. Fondation d'isolation de tourillon dédiée à l'utilisation d'hormones, à l'installation de commodités mobiles.
5. Une technologie avancée circule dans le système pour garantir un cercle dynamique de haute fiabilité.
6. Nouvelle conception de conduit et amélioration de l'effet de refroidissement.
7. La rigidité statique, la rigidité dynamique du petit ballon à roulement, augmentant la capacité de la table vibrante, améliorent les performances à basse fréquence.
Système de vibrations (ES-10)
1 Paramètres techniques avec agitateur électrodynamique industriel :
(1) Force nominale : force sinusoïdale 10 000 N ; force aléatoire 10 000 N ; force de choc 10 000 N ;
(2) Gamme de fréquences : 5 Hz à 3 500 Hz, fréquence fixe, balayage d'avant en arrière, sinusoïdal, aléatoire, choc
(3) Mode de fréquence de balayage : linéaire, logarithmique, balayage d'avant en arrière, fréquence fixe
(4) Temps de fréquence de balayage : 1 à 32 767.
(5) Temps de fréquence de balayage : fréquence fixe/simple 1-3600 minutes, les courbes de fréquence de balayage peuvent être affichées.
(6)Max. Accélération 1000m/s 2 (sans charge)
(7)Max. Vitesse : 1,8 m/s
(8)Max. Déplacement : 51 mmp-p (sans charge), double crête
(9) Déplacement d'impact : 51 mm
(10)Poids de la bobine mobile : 14 kg
(11) Directions de vibration : vibration verticale + horizontale
(12)Onde vibratoire : sinusoïdale, aléatoire, choc
(13)Diamètre de la bobine mobile : Φ240 mm
(14) Dimension du système de vibration (mm) : W1046*H660*D783mm
(15)Poids du système de vibration : 900 kg
Caractéristiques du support horizontal sur la machine d'essai de vibrations :
Dans un petit banc de chargement pour réaliser une accélération et une fréquence de travail plus élevées, afin d'améliorer la capacité de chargement et les performances de l'ensemble du banc de la machine.
Le banc horizontal et le banc vibrant sont de type intégral, avec une structure parfaite, une commodité d'installation et de réglage.
Piste de pression statique, en forme de V, avec capacité de résistance aux pentes et aux charges de biais.
Pompe à huile intégrée, bonne structure et utilisation facile.
Exigence d'installation avec une machine de test de vibrations :
(1) Les utilisateurs doivent préparer des chariots élévateurs et des outils de déplacement pour déplacer l'équipement car il est très lourd, assurez-vous également
la porte est suffisamment grande pour laisser entrer le matériel
(2) L'environnement de fonctionnement de la machine doit être à température ambiante et avec une bonne ventilation. Nous suggérons fortement d'installer un climatiseur dans la zone de travail. La distance spatiale de la machine
Le côté gauche/droit/arrière doit être min. 700 mm, l'avant doit être Min. 1500 mm.
Paquet pour système de vibration électrodynamique de grande force :
Film PP d'abord, puis mousse de 10 mm entre la machine et le boîtier, et à l'extérieur se trouve un boîtier en contreplaqué d'exportation standard.
