Le Tableau de dispositif trembleur de vibration répond aux normes d'essai de vibration des véhicules à moteur CEI 60068-2-64

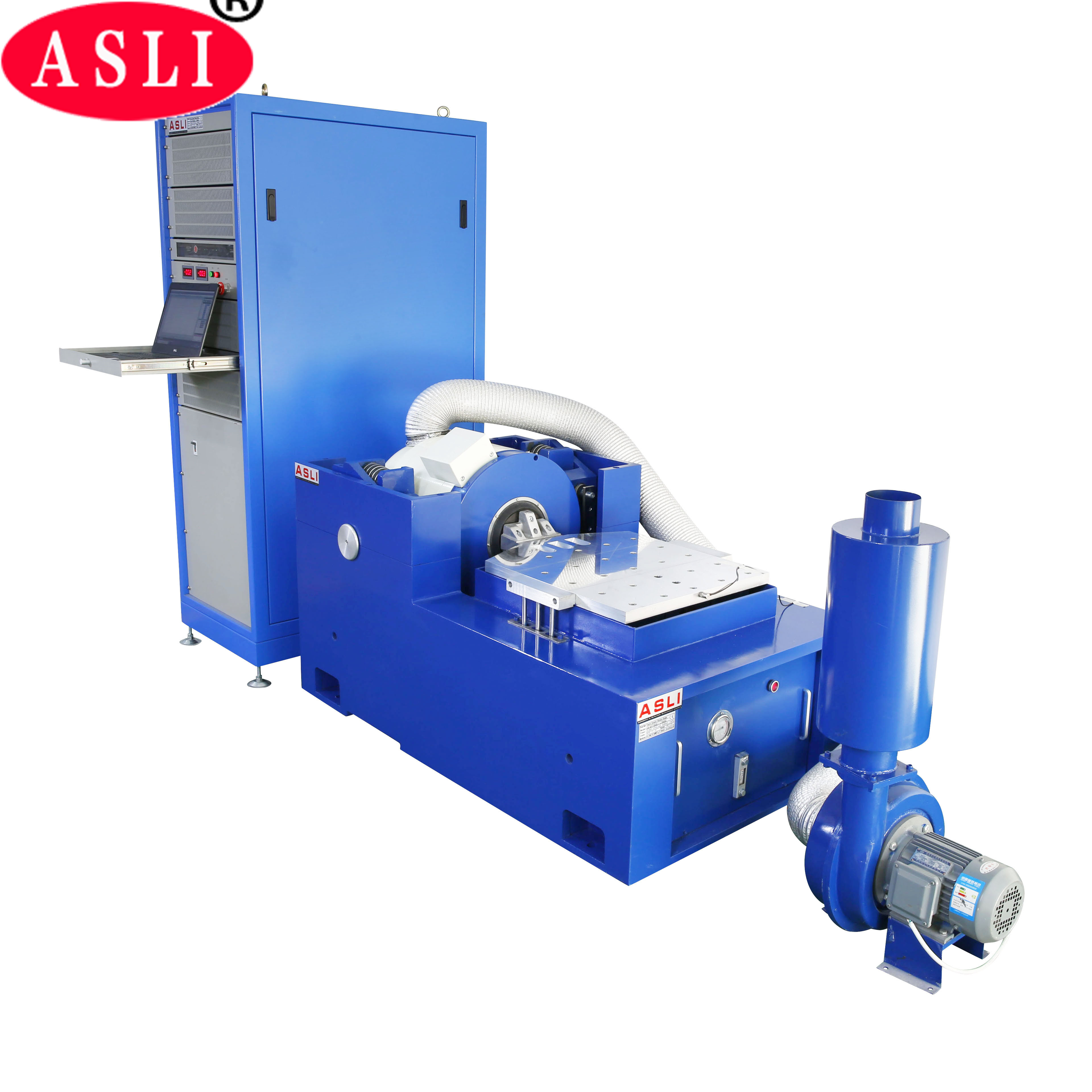

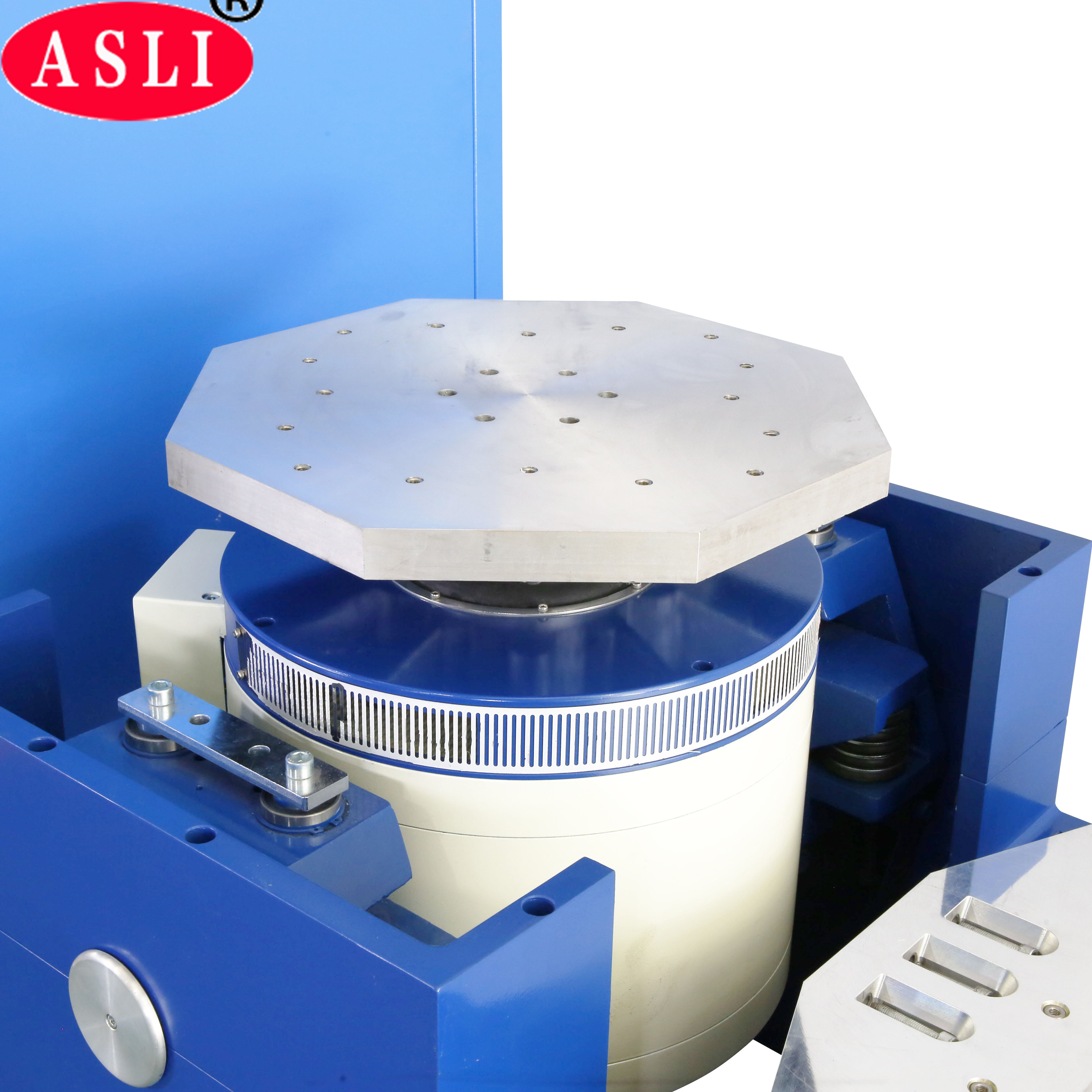

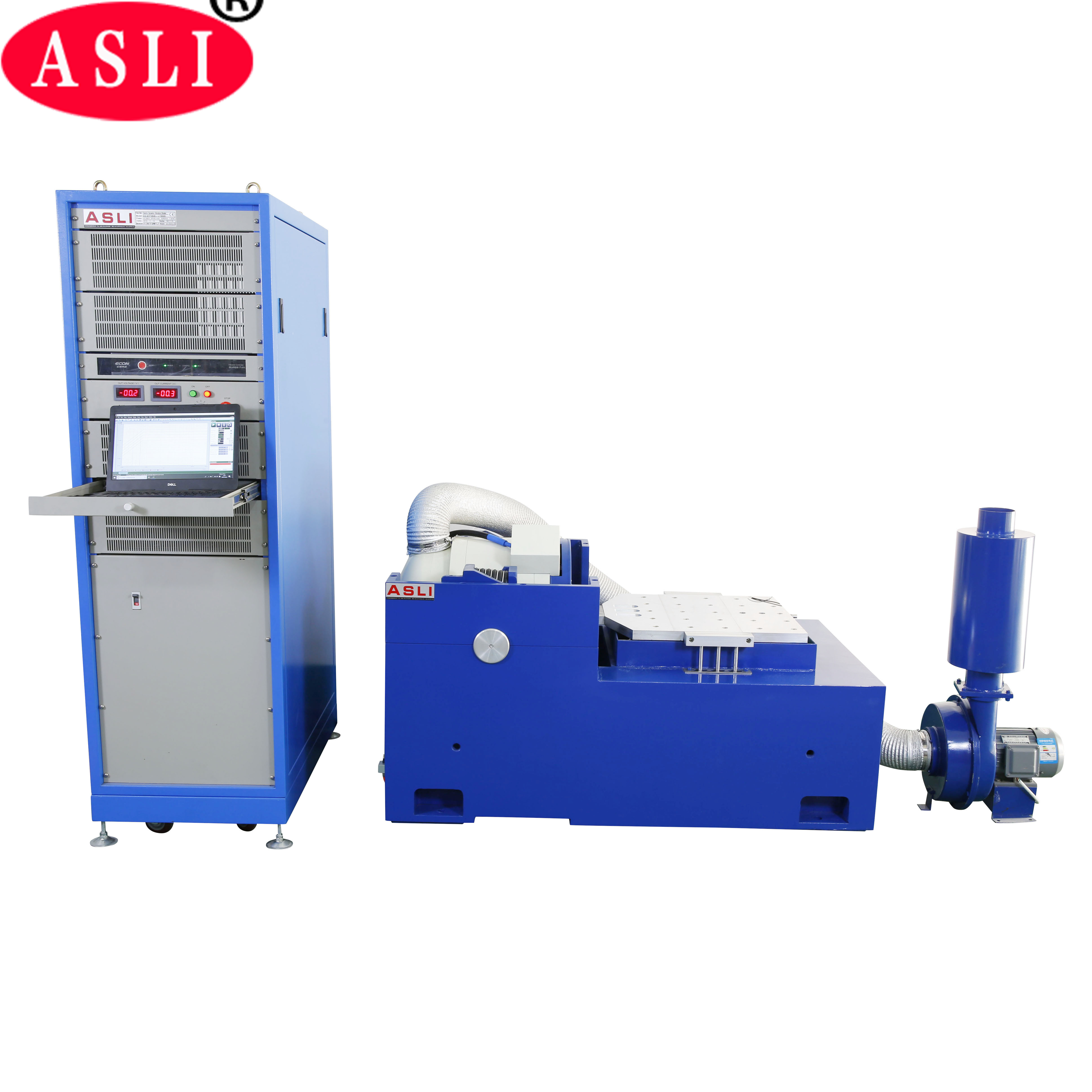

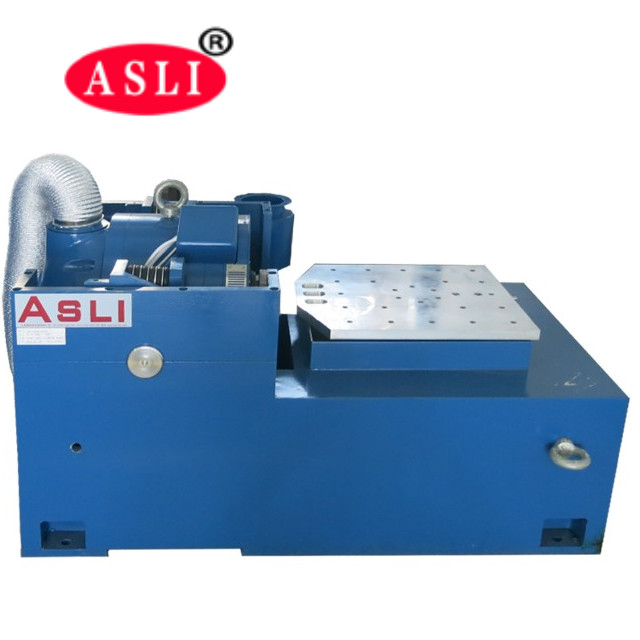

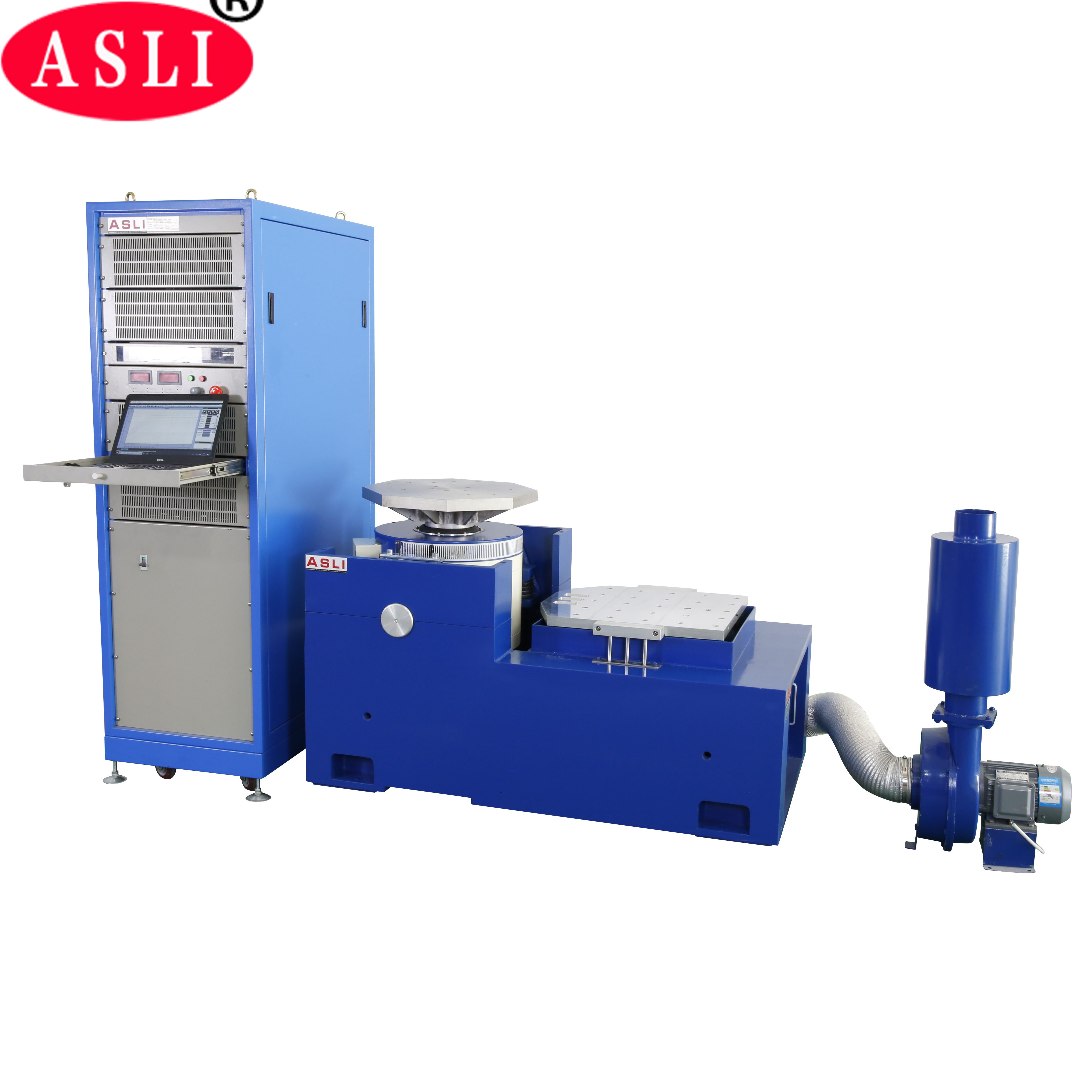

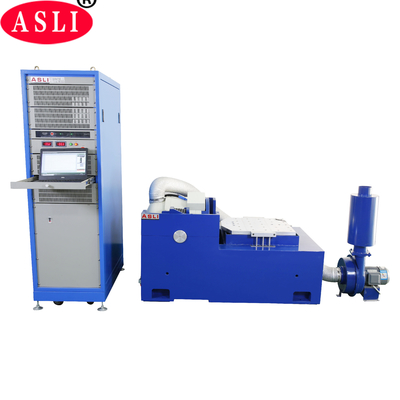

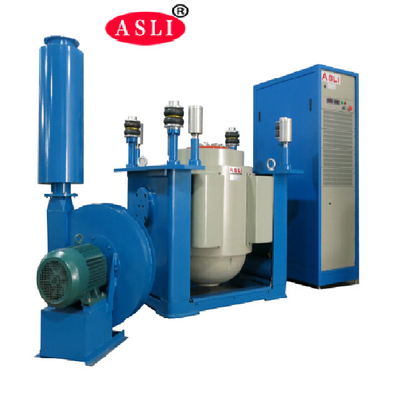

L'agitateur de vibrations électromagnétiques à générateur vertical et horizontal à haute fréquence pour semi-conducteurs est utilisé pour évaluer les fréquences de résonance des conceptions de produits et d'emballages et simuler les vibrations aléatoires qui se produisent dans l'environnement de distribution ou d'utilisation. La machine est simple à utiliser et peut effectuer une large gamme de tests de vibration conformément aux spécifications du gouvernement, de l'industrie et des entreprises.
1. Une structure combinée de chambre d'essai et de système de réfrigération offrant une conception compacte et gracieuse ; console indépendante
2. Pour le rendre pratique à utiliser ; Groupe compresseur frigorifique d'origine et ses principaux accessoires importés de l'étranger
3. Contrôleur d'écran tactile couleur LCD importé capable de contrôler automobile les programmes de température et d'humidité ;
4. Avec interface de télécommunication R232. Pour répondre aux demandes uniques des clients, les utilisateurs peuvent choisir parmi différents modèles de banc d'essai de vibrations pour garantir qu'en plus d'un bon refroidissement
5. Système de joint thermique et pneumatique, ce banc de vibration aura également un effet remarquable de vibration mécanique
équipement de test de fiabilité, vibration de choc
Paramètres techniques :
| Modèle | THV-408(A~F) |
| Dimension interne | L600 × H850 × P800 (mm) |
| Dimension externe | L850 × H1950 × P2100 (mm) |
| Plage de température | Basse température :(A:25ºC; B:0ºC; C:-20ºC ; D: -40ºC; E: -60ºC; F: -70ºC) Haute température : 100 ºC (150 ºC) |
| Plage d'humidité | 20 % ~ 98 % RH (10 % -98 % RH / 5 % -98 % RH est une condition facultative spéciale, nécessite un déshumidificateur). |
|
Précision analytique / Distribution température et humidité |
0,1ºC ; 0,1 % HR/±2,0 ºC ; ±3,0 % HR |
|
Précision du contrôle de température et l'humidité |
±0,5ºC ; ±2,5 % HR |
|
Température Montée/Descente Taux de vitesse |
Augmentation de la température env. 0,1~3,0ºC/min / température en baisse env. 0,1 ~ 1,5 ºC/min ; (Le taux de vitesse de chute Min.1,5ºC/min est une condition facultative spéciale) |
|
Interne et Matériau externe |
Le matériau de la boîte intérieure est en acier inoxydable SUS 304#, celui de la boîte extérieure est en acier inoxydable ou VOIR acier laminé à froid recouvert de peinture. |
| Matériau isolant | Résistant aux hautes températures, haute densité, formiate de chlore, matériaux isolants en mousse d'acétum d'éthyle |
| Circuit de refroidissement | Refroidissement éolien ou refroidissement par eau/compresseur à segment unique (-40 ºC, compresseur à double segment -70 ºC) |
| Dispositifs de protection |
Interrupteur sans fusible, interrupteur de protection contre les surcharges pour compresseur, liquide de refroidissement haute et basse tension interrupteur de protection, interrupteur de protection contre la surhumidité et la surchauffe, fusibles, système d'avertissement de panne, protection contre le stockage en cas de manque d'eau |
| Accessoires en option | Porte intérieure avec trou de fonctionnement (en option), enregistreur (en option), purificateur d'eau, déshumidificateur |
|
Vibration Équipement d'essai |
Choisissez le banc d'essai de vibration approprié en fonction des conditions de test du client et des paramètres techniques s'il vous plaît prenez l'électrodynamique |
| Pouvoir | AC380V 3 phrases 5 lignes, 50/60HZ |
| Nom | Table vibrante d'emballage/testeur de table vibrante pour pièces automobiles | ||||||||
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Gamme de fréquences (Hz) | Accélération nominale (m/s2) | Vitesse nominale (m/s) | Déplacement nominal (pp) mm | Max. Chargement (Kg) | bobine mobile (Kg) | Dimension de la bobine mobile (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
