Machine d'essai de vibration du laboratoire 20000N d'ISTA 3A avec le déplacement de 76mm
Product Details
| force sinusoïdale: | 20000N | Fréquence: | 3 ~ 2500 Hz |
|---|---|---|---|
| Vitesse: | 1,6 m/s | direction des vibrations: | vibration verticale ou x, y, z |
| Pouvoir: | 380 V triphasé | accélération: | 100G |
| Mettre en évidence |
Machine d'essai de vibration d'ISTA 3A,machine d'essai de la vibration 20000N,Équipement d'essai en laboratoire d'ISTA 3A |
||
Product Description

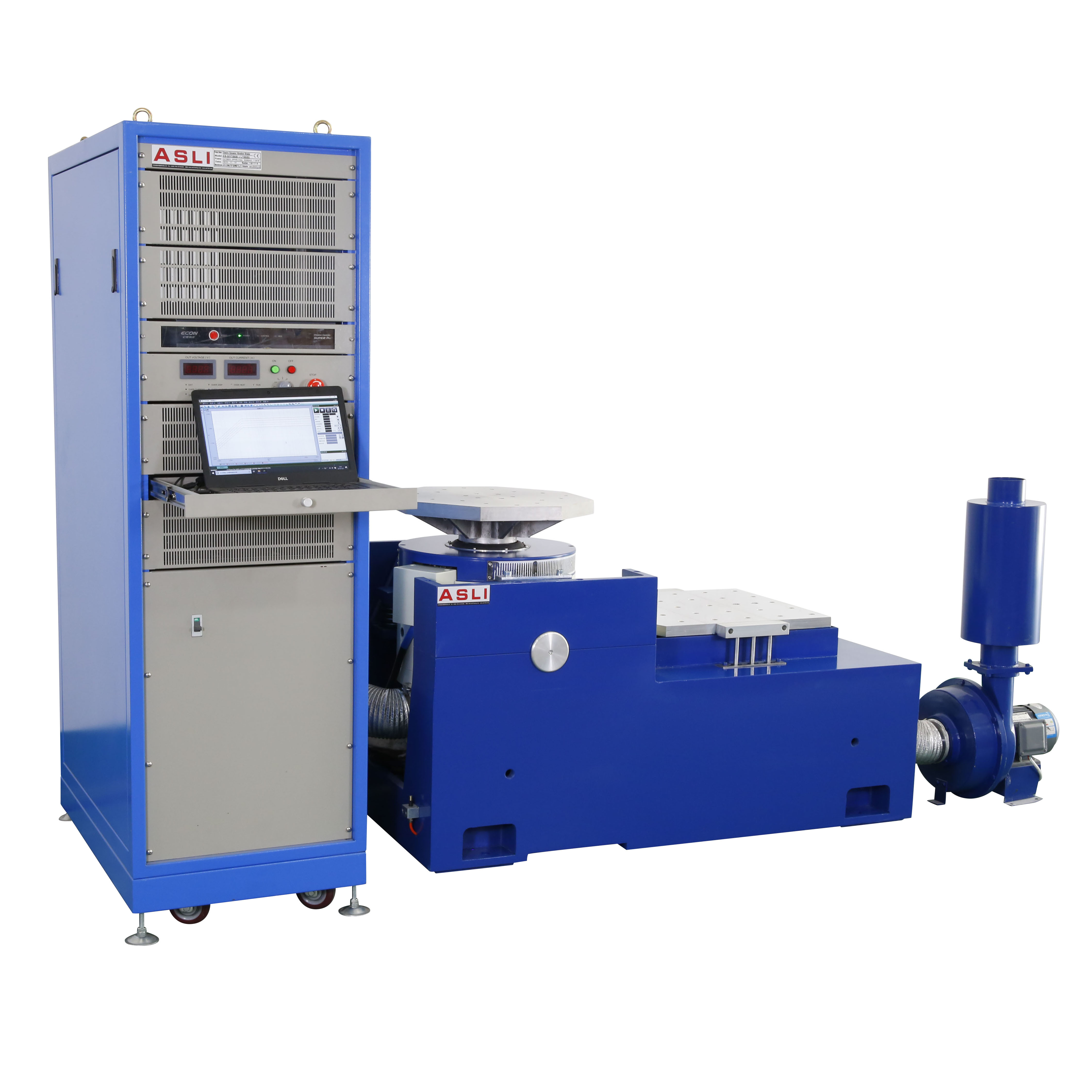

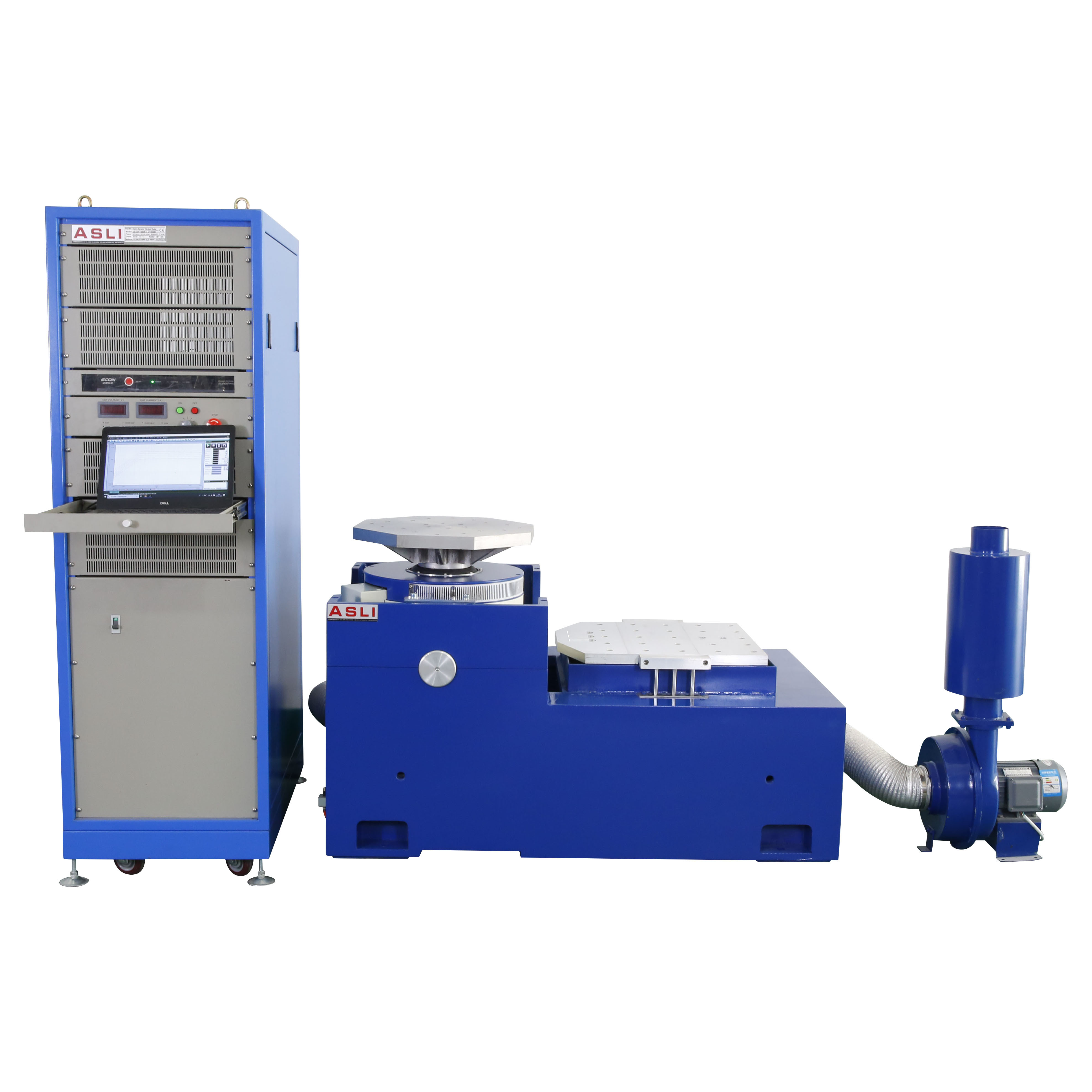

Le système de table vibrante électrodynamique ISTA 3A est une plateforme de test de vibrations haute performance conçue pour la simulation précise et répétable d'environnements sinusoïdaux, aléatoires et de chocs. Avec une force nominale de 20 000 N et une capacité de déplacement allant jusqu'à 76 mm crête à crête, ce système est conçu pour répondre aux exigences rigoureuses de l'ISTA 3A et des normes de simulation de transport associées.
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Plage de fréquences (Hz) | Accélération nominale (m/s²) | Vitesse nominale (m/s) | Déplacement nominal (crête à crête) mm | Charge max. (Kg) | Bobine mobile (Kg) | Dimensions de la bobine mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1,2 | 25 | 70 | 2,5 | Ø150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1,6 | 25 | 70 | 2,5 | Ø150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1,6 | 40 | 70 | 8 | Ø230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Ø150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1,6 | 40 | 120 | 9 | Ø230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Ø230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Ø230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Ø240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Ø320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Ø450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Ø450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Ø450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Ø450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | Ø450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1,8 | 51 | 1100 | 90 | Ø500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1,8 | 51 | 1500 | 150 | Ø600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1,8 | 51 | 2500 | 200 | Ø650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1,8 | 51 | 4500 | 300 | Ø870 |
Nous sommes un fabricant de systèmes de tables vibrantes électrodynamiques à haute stabilité avec contrôle par ordinateur, notamment le système VENZO-820S. Notre équipement adopte des technologies avancées, notamment une structure à double circuit magnétique, des cercles d'action squelettiques auto-générés, un support aérien, des roulements à rouleaux et un guidage linéaire, ainsi qu'une isolation de tourillon. Ces systèmes sont capables de réaliser des tests de vibrations sinusoïdales sur trois axes X, Y et Z, des tests de vibrations aléatoires à large bande, ainsi que des tests d'impulsions classiques (demi-sinusoïde, trapézoïdale, onde en dents de scie) et des tests de spectre de réponse aux chocs.
- Squelette de cercle dynamique bien conçu avec une fréquence de résonance axiale plus élevée.
- Conception à deux circuits magnétiques avec faible fuite de flux magnétique, structure compacte et disposition rationnelle.
- Roulements à rouleaux de tige de culbuteur avec rigidité composite orientée vers l'axe droit et importée, offrant une capacité de charge excentrique élevée.
- Fondation de tourillon dédiée à l'isolation des vibrations, avec une installation mobile pratique.
- Nouvelle conception de conduit qui améliore l'effet de refroidissement.
Nous sommes un fabricant d'équipements de test avec une longue histoire. Au cours des 28 dernières années, nous nous sommes consacrés aux équipements de test environnementaux de simulation et aux machines de test de vibrations et de chocs mécaniques. La table vibrante électrodynamique verticale et horizontale à haute fréquence est l'un de nos produits phares, et nous avons obtenu la certification CE pour cette machine.
Si vous avez des questions sur l'équipement de test de vibrations industrielles dynamique électrodynamique à 3 axes différents, veuillez nous contacter. Merci.

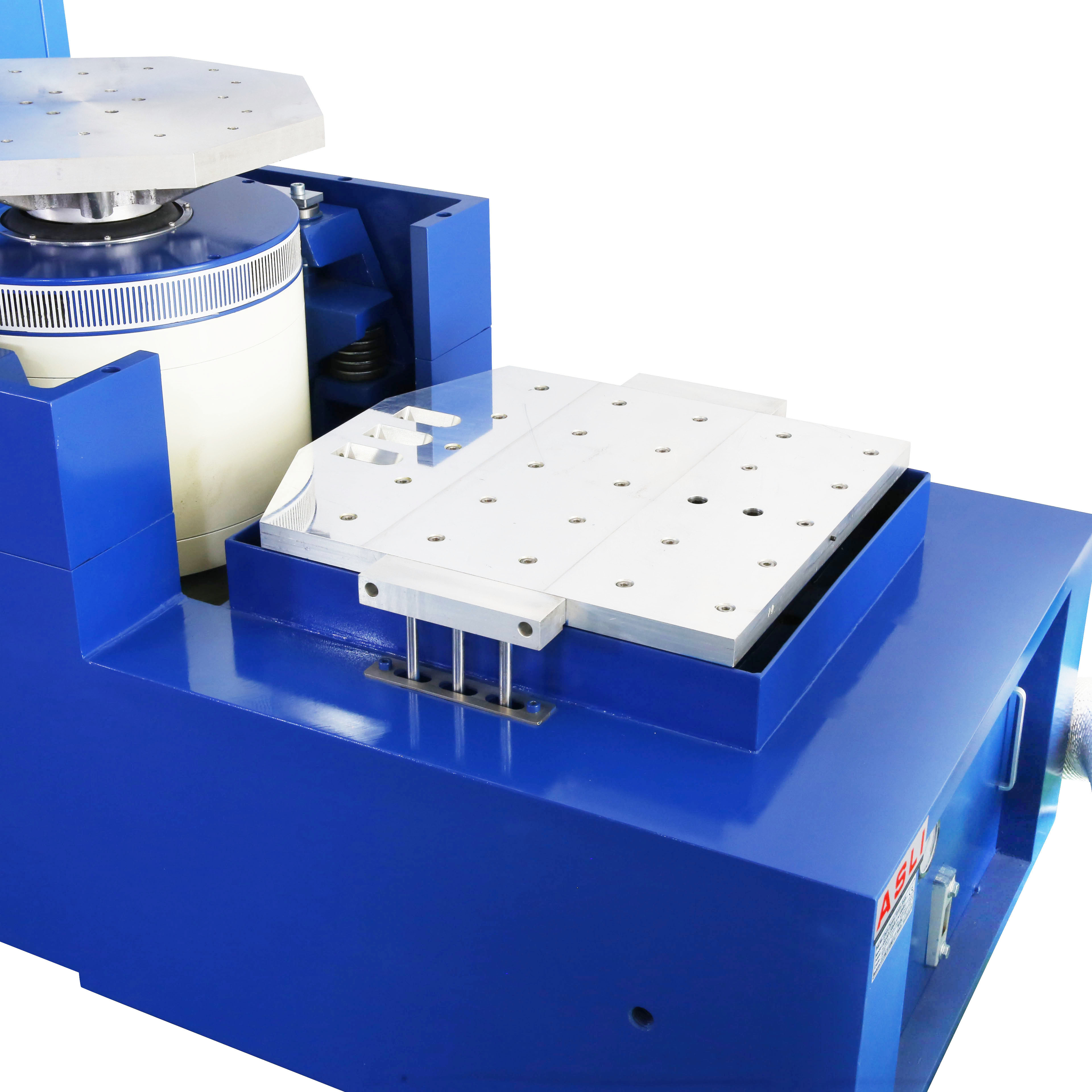

Le testeur de vibrations électrodynamique adopte une structure à double circuit magnétique, des cercles d'action squelettiques auto-générés, un support aérien, des roulements à rouleaux et un guidage linéaire, ainsi qu'une isolation de tourillon, des technologies modernes avancées. Il peut réaliser des tests de vibrations sinusoïdales sur trois axes X, Y et Z, des tests de vibrations aléatoires à large bande, ainsi que des tests d'impulsions classiques (demi-sinusoïde, trapézoïdale, onde en dents de scie) et des tests de spectre de réponse aux chocs. Ces produits sont largement utilisés dans la défense nationale, les armes, l'aviation, l'aérospatiale, les communications, l'électronique, les appareils électriques, les appareils ménagers et d'autres domaines.
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Plage de fréquences (Hz) | Accélération nominale (m/s²) | Vitesse nominale (m/s) | Déplacement nominal (crête à crête) mm | Charge max. (Kg) | Bobine mobile (Kg) | Dimensions de la bobine mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Ø150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1,6 | 40 | 120 | 9 | Ø230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Ø230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Ø230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Ø240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Ø320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Ø450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Ø450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Ø450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Ø450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | Ø450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1,8 | 51 | 1100 | 90 | Ø500 |
Le testeur de vibrations électrodynamique adopte une structure à double circuit magnétique, des cercles d'action squelettiques auto-générés, un support aérien, des roulements à rouleaux et un guidage linéaire, ainsi qu'une isolation de tourillon, des technologies modernes avancées. Il peut réaliser des tests de vibrations sinusoïdales sur trois axes X, Y et Z, des tests de vibrations aléatoires à large bande, ainsi que des tests d'impulsions classiques (demi-sinusoïde, trapézoïdale, onde en dents de scie) et des tests de spectre de réponse aux chocs. Ces produits sont largement utilisés dans la défense nationale, les armes, l'aviation, l'aérospatiale, les communications, l'électronique, les appareils électriques, les appareils ménagers et d'autres domaines.

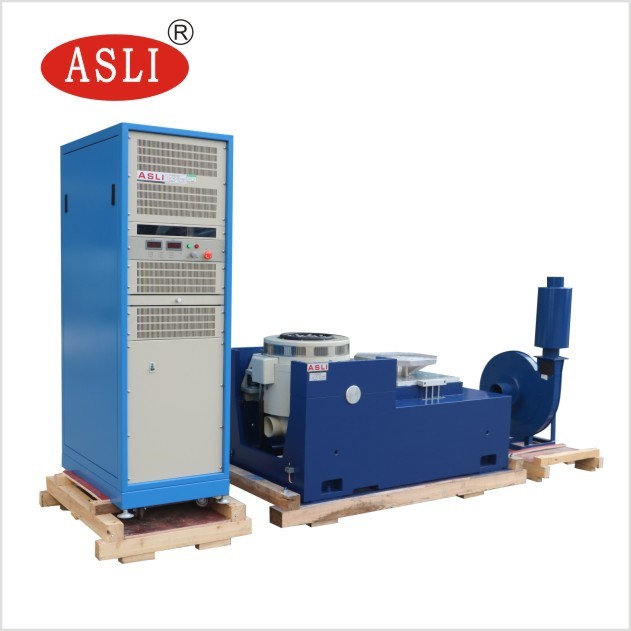

Film PP d'abord, puis mousse de 10 mm entre la machine et le caisson, et à l'extérieur un caisson standard en contreplaqué d'exportation.
Si vous avez des questions sur ces tables vibrantes, n'hésitez pas à nous contacter. Merci.
