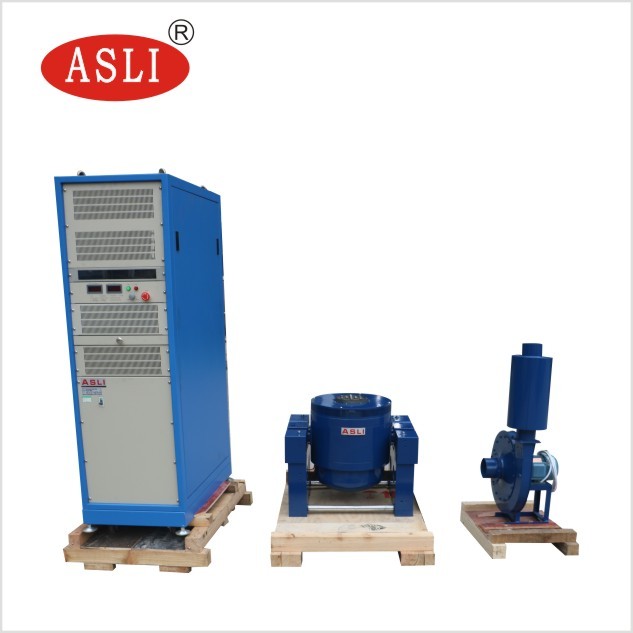

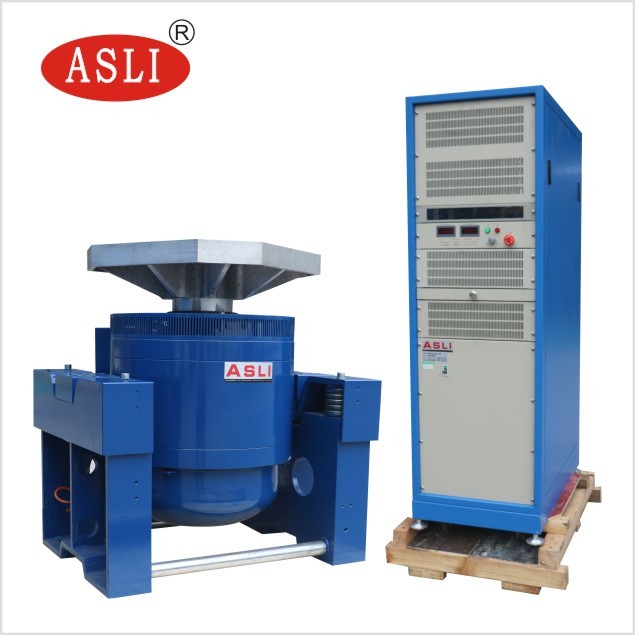

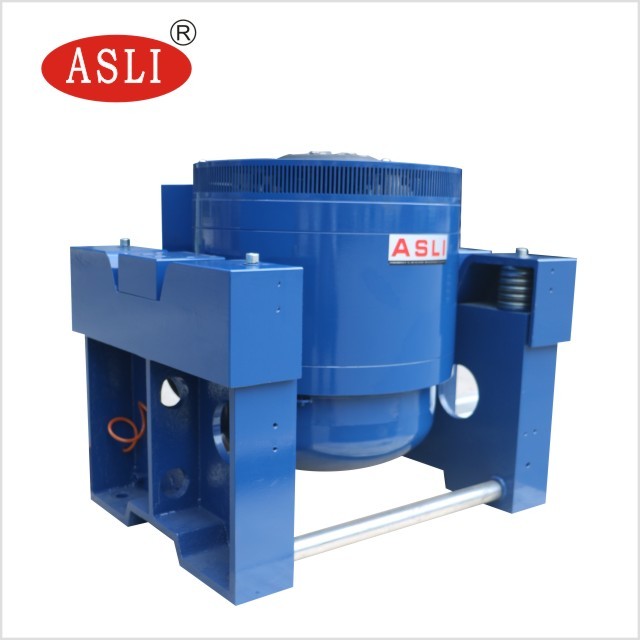

ISTA 3A 100kg chargeant Shaker Laboratory Test Machine électrodynamique
Product Details
| force sinusoïdale: | 3000N | Vitesse: | 1,6 m/s |
|---|---|---|---|
| direction des vibrations: | Verticale | accélération: | 100G |
| Fréquence: | 3 ~ 3500HZ | Pouvoir: | 380 V triphasé |
| Déplacement: | 25mm | ||
| Mettre en évidence |
Dispositif trembleur électrodynamique d'ISTA 3A,100kg chargeant le dispositif trembleur électrodynamique,machine d'essai en laboratoire d'ISTA 3A |
||
Product Description
Le vibreur électrodynamique ISTA 3A avec charge de 100 kg est une machine d'essai de vibration triaxiale à haute fréquence conçue pour une évaluation rigoureuse en laboratoire. Il fait partie de notre série de testeurs de vibration électrodynamiques à haute fréquence / testeurs de fatigue par vibration à haute fréquence, conçus pour offrir des performances précises et fiables dans des environnements de test exigeants.
Notre série de testeurs de vibration électrodynamiques à haute fréquence intègre des technologies avancées, notamment une structure à double circuit magnétique, des cercles d'action squelettiques auto-générés, un support aéroporté, des roulements à rouleaux avec guidage linéaire et une isolation par tourillon. Ces systèmes sont capables de réaliser :
- Tests de vibration sinusoïdale sur trois axes X, Y, Z
- Tests de vibration aléatoire à large bande
- Tests d'impulsion classiques (demi-sinusoïde, trapézoïdale, onde en dents de scie)
- Tests de spectre de réponse aux chocs
Ces produits sont largement utilisés dans les industries de la défense nationale, des armes, de l'aviation, de l'aérospatiale, des communications, de l'électronique, des appareils électriques et des appareils ménagers.
- Structure de cercle dynamique bien conçue avec une fréquence de résonance axiale plus élevée.
- Conception à deux circuits magnétiques avec faible fuite de flux magnétique, structure compacte et rationnelle.
- Roulements à rouleaux de tige de culbuteur avec une rigidité composite orientée vers l'axe droit et importée, offrant une excellente capacité de charge excentrique.
- Fondation d'isolation par tourillon dédiée à l'usage hormonal, offrant une installation mobile pratique.
- Système de déplacement avancé assurant une haute fiabilité du cercle dynamique.
- Nouveau design de conduit qui améliore l'effet de refroidissement.
- Rigidité statique et dynamique du petit ballon de roulement, augmentant la capacité de la table vibrante et améliorant les performances à basse fréquence.
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Plage de fréquences (Hz) | Accélération nominale (m/s²) | Vitesse nominale (m/s) | Déplacement nominal (crête à crête) mm | Charge max. (Kg) | Bobine mobile (Kg) | Dimension de la bobine mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1,2 | 25 | 70 | 2,5 | Φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1,6 | 25 | 70 | 2,5 | Φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1,6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1,6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1,8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1,8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1,8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1,8 | 51 | 4500 | 300 | Φ870 |
- Dans un petit banc de charge, il réalise une accélération et une fréquence de travail plus élevées, améliorant la capacité de charge et les performances de l'ensemble du banc de la machine.

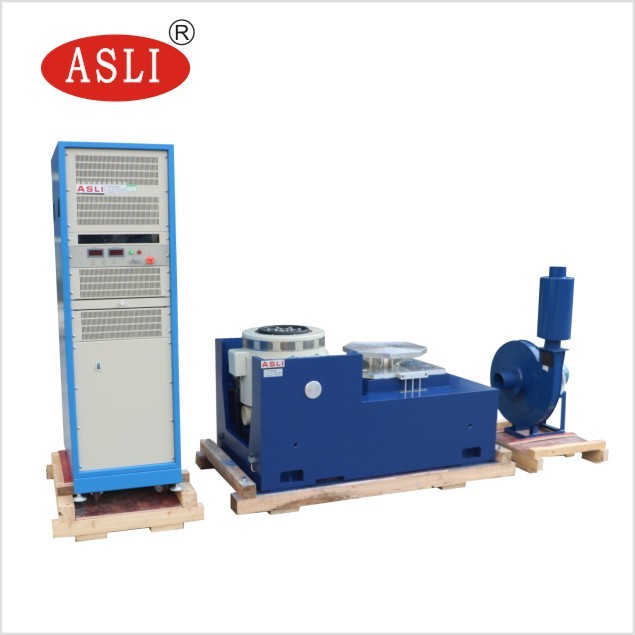

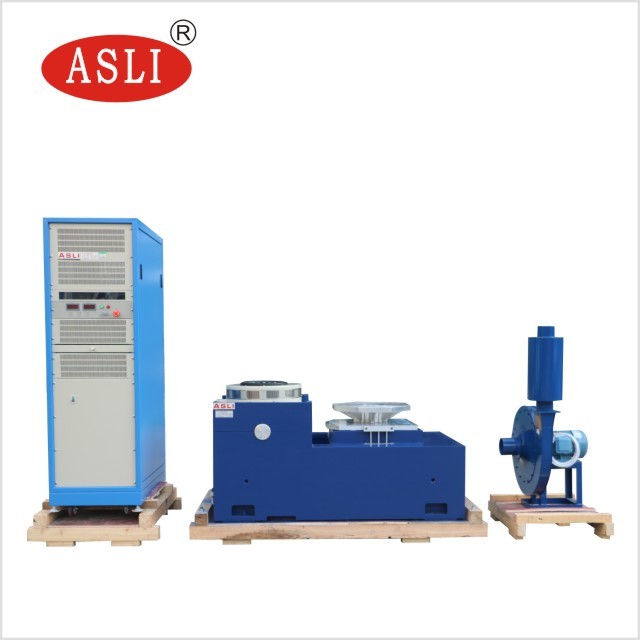

- Le banc horizontal et le banc de vibration sont de type intégral avec une structure parfaite, offrant une commodité d'installation et de réglage.
- Piste de pression statique, en V, avec capacité de résistance à la pente et à la charge biaisée. Pompe à huile intégrée pour une bonne structure et une utilisation facile.
| Modèle | Taille du banc (mm) | Plage de fréquences (Hz) | Poids des pièces mobiles (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5–1000 5–1500 5–2000 | 6,6 7,8 9,0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5–1000 5–1400 5–2000 | 11,2 13,2 16,0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5–1000 5–1500 5–2000 | 19,3 23,1 27,0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5–1000 5–1200 5–2000 | 27,5 33,0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5–800 5–1000 5–1500 | 36,8 44,2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5–1000 5–1500 5–2000 | 57,7 76,9 86,5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5–1000 5–1300 5–1500 | 89,1 118,8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5–800 5–1100 5–1400 | 126 168 210 |
Le banc d'extension vertical VT et les pinces spécifiées sont calculés avec précision et conçus de manière élaborée pour garantir que le client obtienne les meilleures performances, sur la base d'une structure parfaite, de matériaux de haute qualité et d'une fabrication supérieure.
| Modèle | Poids (kg) | Fréquence max. (Hz) | Taille du banc |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Banc rond) | 220 | 350 | Φ1200 |
Si vous avez des questions concernant le Machine d'essai mécanique électrodynamique à haute fréquence Testeur de fatigue par vibration, n'hésitez pas à nous contacter.
