machine d'essai de la vibration 1.8m/S, 1000kg. F Shaker For Lab mécanique

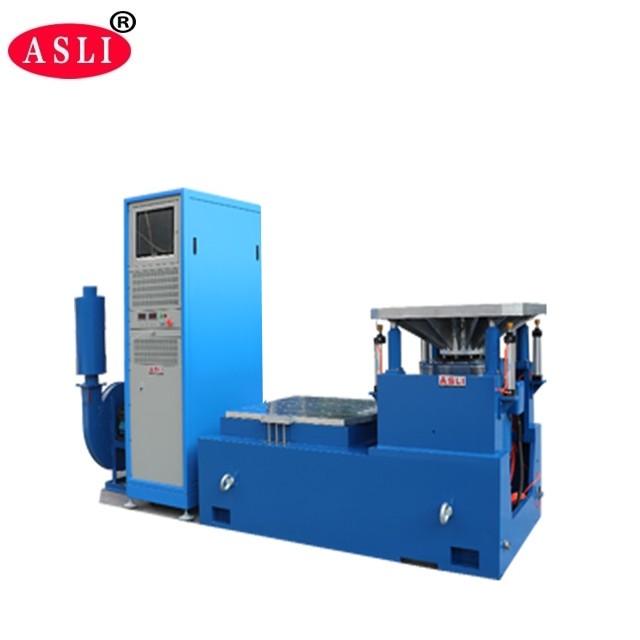

Le testeur de vibration à haute fréquence par secoueur mécanique est une machine d'essai de vibration à trois axes (XYZ) conçue pour des tests précis de vibrations sinusoïdales, aléatoires à large bande et de chocs. Construit sur une structure à double circuit magnétique avec des cercles d'action de squelette auto-générés, un support aéroporté, des roulements à rouleaux et un guidage linéaire, et une isolation de tourillon, il offre des performances fiables dans des environnements de laboratoire et industriels exigeants.

Ce vibreur à haute fréquence est largement utilisé dans la défense nationale, les armes, l'aviation, l'aérospatiale, les communications, l'électronique, les appareils électriques et les industries des appareils électroménagers. Il prend en charge les tests de vibration sinusoïdale sur les trois axes X, Y et Z, les tests de vibration aléatoire à large bande, les tests d'impulsion demi-sinusoïdale classiques et les tests de spectre de réponse aux chocs.

• Force nominale : force sinusoïdale 10000N ; force aléatoire 10000N ; force de choc 20000N
• Plage de fréquences : 3 Hz à 3000 Hz — fréquence fixe, balayage aller-retour, modes sinusoïdal, aléatoire et choc
• Mode de balayage de fréquence : linéaire, logarithmique, balayage aller-retour, fréquence fixe
• Nombre de balayages de fréquence : 1 à 32767
• Temps de balayage de fréquence : fréquence fixe / unique 1–3600 minutes ; les courbes de balayage de fréquence peuvent être affichées
• Accélération max. : 1000 m/s² (sans charge)
• Vitesse max. : 1,8 m/s
• Déplacement max. : 51 mm p-p (sans charge), double pic
• Déplacement d'impact : 51 mm
• Poids de la bobine mobile : 14 kg
• Onde de vibration : sinusoïdale, aléatoire, choc
• Diamètre de la bobine mobile : Φ240 mm
• Dimensions du système de vibration : L1060 × H750 × P845 mm
• Poids du système de vibration : 960 kg

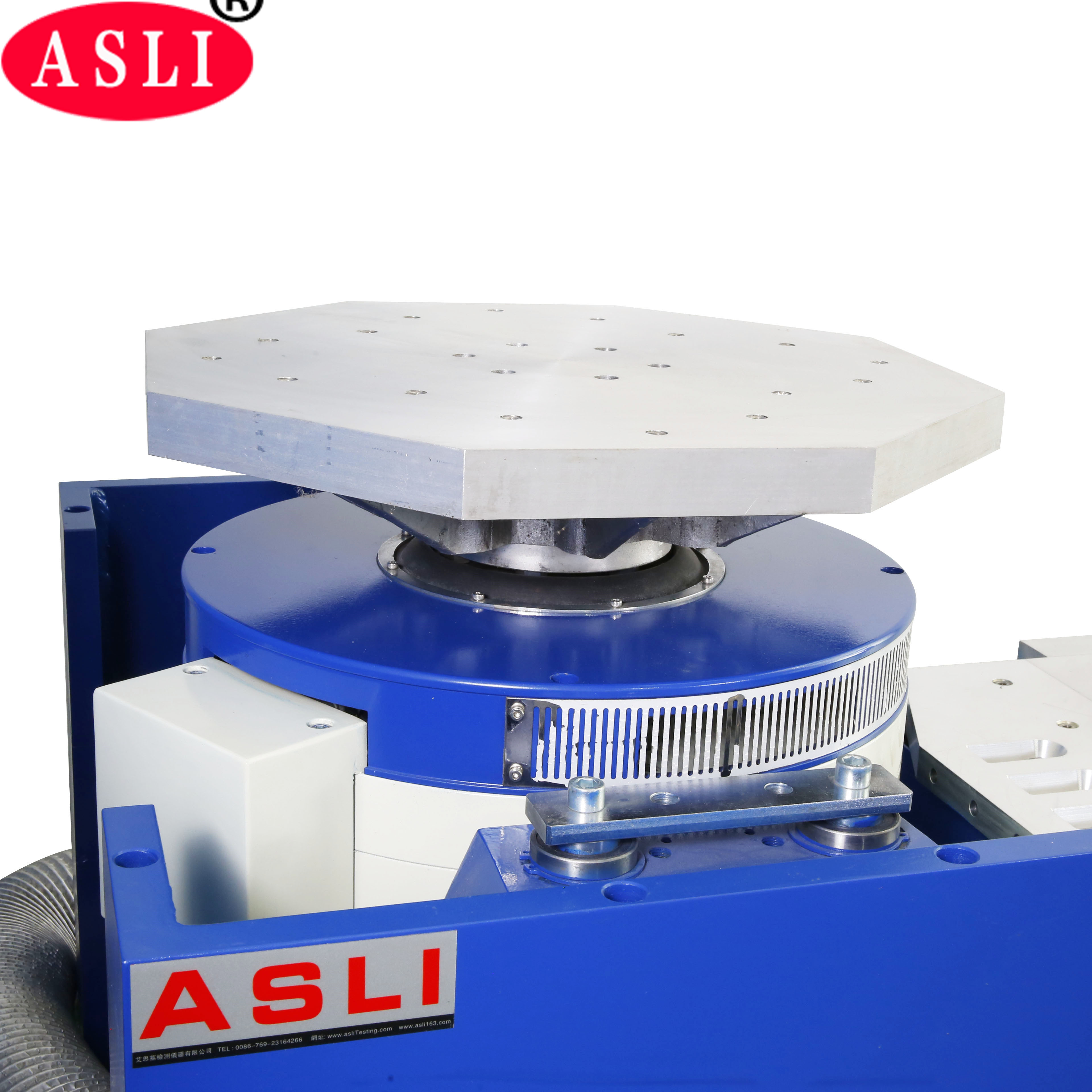

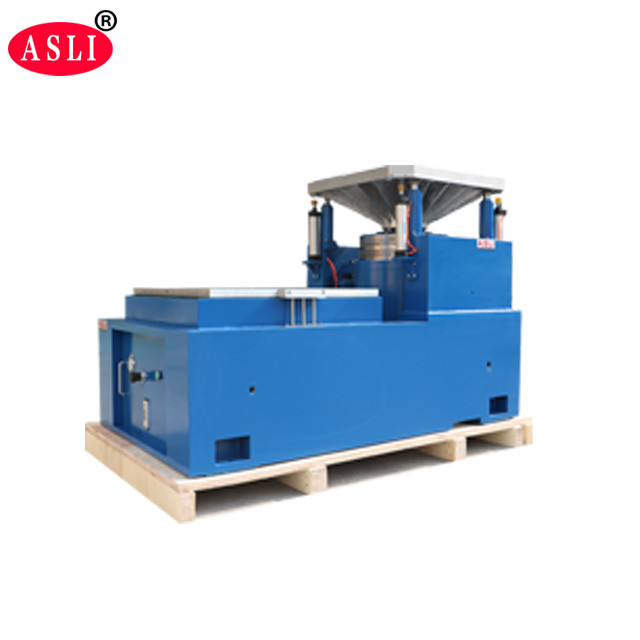

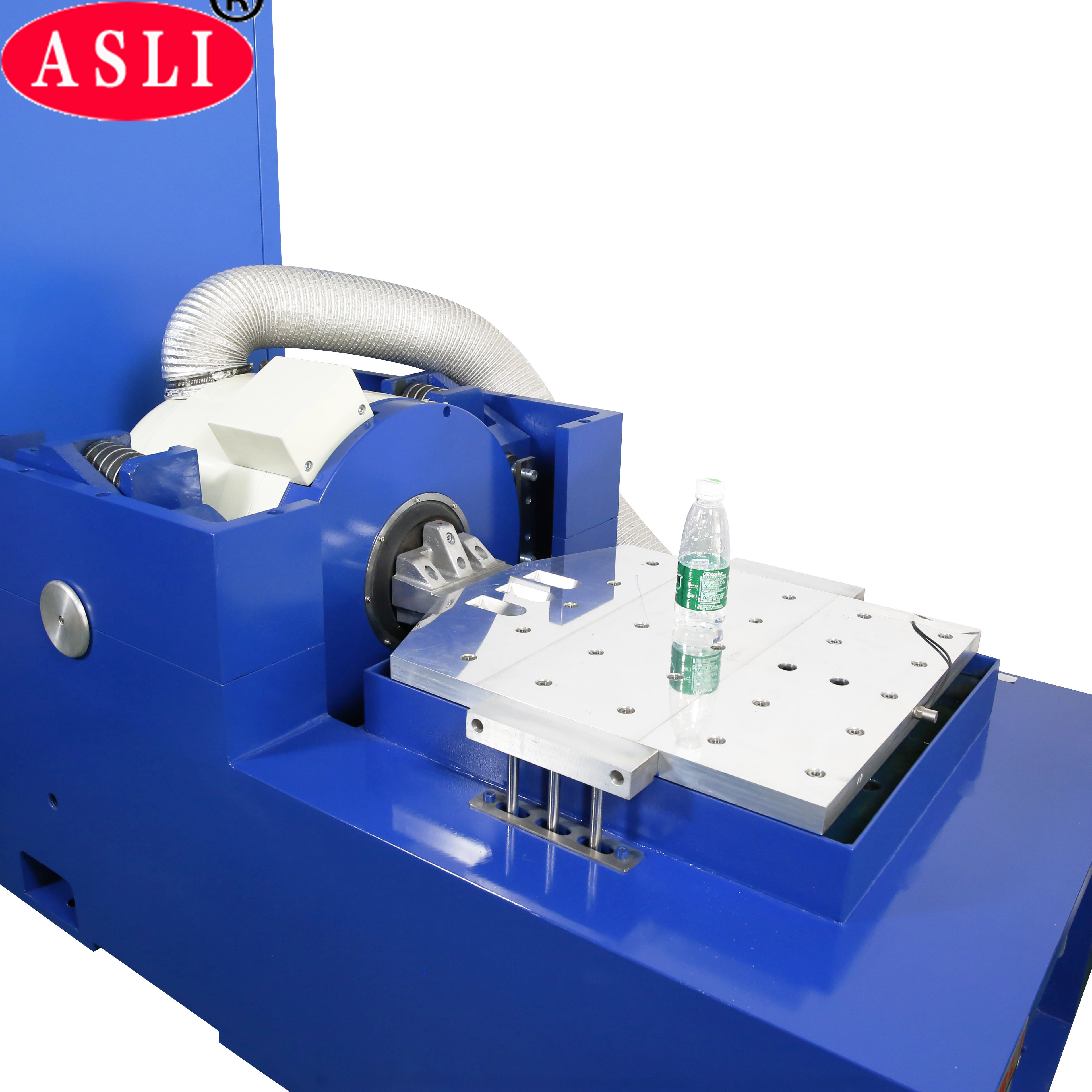

• Comprend un expanseur vertical de 600 mm × 600 mm et une table coulissante horizontale de 600 mm × 600 mm

Le modèle ES-10 (mis en surbrillance) correspond à la configuration décrite dans cette fiche produit.

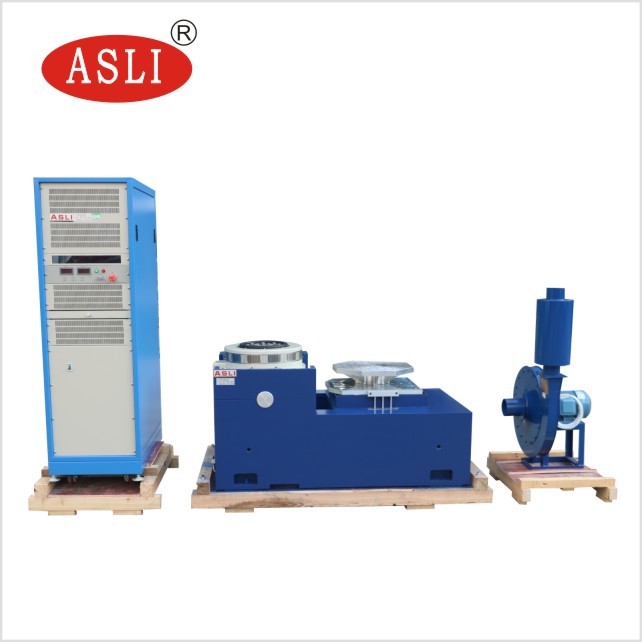

1. Générateur de vibrations — 1 jeu
2. Contrôleur de vibrations — 1 jeu
3. Chambre de connexion de communication — 1 jeu
4. Amplificateur de puissance DA-10 — 1 jeu
5. Alimentation d'excitation — 1 pc
6. Logiciel de pilotage — 1 jeu
7. Système de refroidissement — 1 jeu
8. Ordinateur industriel — 1 jeu
9. Imprimante couleur — 1 pc (en option)
10. Capteur d'accélération (ligne de sortie incluse) — 1 pc
11. Fixation de vibration — 1 jeu (en option, selon l'échantillon de test)

Le contrôleur de vibrations est la dernière conception de notre société, adoptant une architecture de système distribué avancée au niveau international. Son cœur est le dernier processeur haute vitesse à virgule flottante 32 bits de la série TMS320 de TI. Les rapports de test sont générés automatiquement au format Word. Pendant ou après les tests, le rapport peut être modifié puis généré automatiquement ou manuellement.

1. Squelette de cercle dynamique bien conçu, avec une fréquence de résonance axiale plus élevée.
2. Conception à double circuit magnétique avec faible fuite de flux magnétique, structure compacte et rationnelle.
3. Roulements à rouleaux de tige de culbuteur avec rigidité composite droite et orientée vers l'importation, offrant une forte capacité de charge excentrique.
4. Fondation d'isolation de tourillon dédiée à l'utilisation d'hormones, offrant une installation mobile pratique.
5. Le système de déplacement avancé assure une haute fiabilité du cercle dynamique.
6. La nouvelle conception des conduits améliore l'effet de refroidissement.
7. La rigidité statique et la rigidité dynamique du petit ballon de roulement augmentent la capacité de charge de la table vibrante et améliorent les performances à basse fréquence.
