IEC62133 UN38.3 3000N Shaker Table Vibration Testing Horizontal électrodynamique
Product Details
| accompagnement personnalisé: | OEM | Marque: | ASLI |
|---|---|---|---|
| Lieu d'origine: | Guangdong, Chine | Pouvoir: | Électronique |
| certificat: | OIN 9001:2008 | Matériel d'emballage: | Caisse en polybois |
| Vibration: | 3 axes | force vibratoire: | Personnalisé |
| Taille du tableau: | Personnalisé | Charge maximale: | 100 kg |
| Mettre en évidence |
essai de vibration de table du dispositif trembleur 3000N,Essai de vibration de table de dispositif trembleur d'OEM,dispositif trembleur 3000N électrodynamique |
||
Product Description

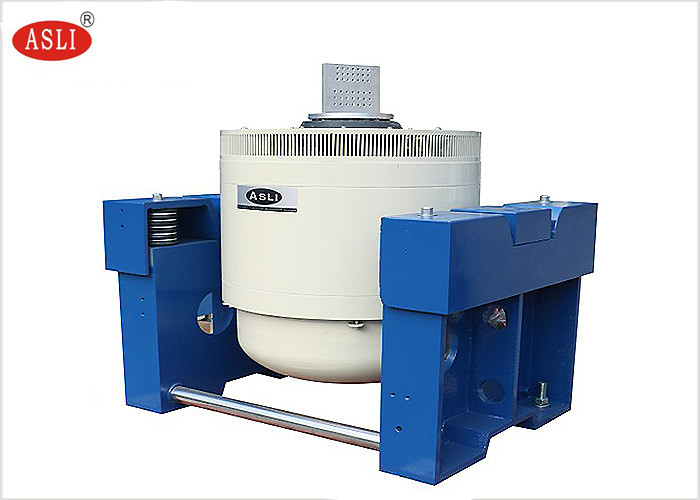

La table vibrante électrodynamique IEC62133 UN38.3 3000N est un système de test de vibration haute performance conçu pour la simulation de vibrations horizontales et à trois axes. Elle est largement utilisée dans les tests de batteries, l'aérospatiale, l'automobile et l'électronique pour évaluer la durabilité et la fiabilité des produits dans des conditions dynamiques.
- Structure dynamique bien conçue avec une fréquence de résonance axiale plus élevée.
- La conception à double circuit magnétique assure une faible fuite de flux magnétique, une structure compacte et une disposition rationnelle.
- Roulements à rouleaux de bielle avec une rigidité de corps composite orientée droite et importée pour une capacité de charge excentrique élevée.
- Fondation d'isolation de tourillon dédiée à l'utilisation d'hormones, avec une mobilité pratique pour l'installation.
- Le système de déplacement avancé assure une haute fiabilité du cercle dynamique.
- La nouvelle conception des conduits améliore l'effet de refroidissement.
- La rigidité statique et la rigidité dynamique du petit ballon de roulement augmentent la capacité de charge du plateau vibrant et améliorent les performances à basse fréquence.
La machine de vibration, la table vibrante électrodynamique et la table vibrante sont utilisées dans les environnements éducatifs, de recherche et de laboratoire. Adoptant une structure à double circuit magnétique, des cercles d'action de squelette auto-générés, un support aéroporté, des roulements à rouleaux, un guidage linéaire et une isolation de tourillon, ces systèmes avancés peuvent effectuer des tests de vibration sinusoïdaux sur les axes X, Y, Z et des tests de vibration aléatoire à large bande. Ils effectuent également des tests de réponse aux chocs classiques (demi-sinus, trapézoïdal, onde en dents de scie) et des tests de spectre de réponse aux chocs.
Ces produits sont largement utilisés dans la défense nationale, les armes, l'aviation, l'aérospatiale, les communications, l'électronique, les appareils électriques et les appareils électroménagers.
| Paramètre | Valeur |
|---|---|
| Modèle | ES-3 |
| Poussée sinusoïdale | 300 kgf |
| Poussée aléatoire | 300 kgf |
| Poussée d'impact | 600 kgf |
| Plage de fréquences | 2–2500 Hz |
| Déplacement continu | 25 mm |
| Déplacement d'impact | 25 mm |
| Vitesse maximale | 1,8 m/s |
| Accélération maximale | 981 m/s² |
| Diamètre de la bobine mobile | Φ150 mm |
| Moment excentrique admissible | >196 N·m |
| Point de connexion de charge | 6 points |
| Masse équivalente des pièces mobiles | 3 kg |

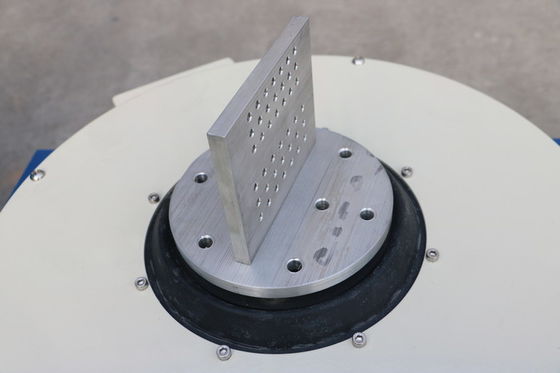

| Taille de la vis du plateau (standard) | M8 |
| Disposition des vis sur la table (diamètre, circonférence) | 8 sur Φ100 mm, 8 sur Φ200 mm |
| Fréquence d'isolation axiale | <3 Hz |
| Charge maximale | 120 kg |
| Fuite de flux magnétique | <1 mT |
| Dimensions (sans emballage) (L×l×H) | 730 mm × 550 mm × 650 mm |
| Poids de la table vibrante | 450 kg |

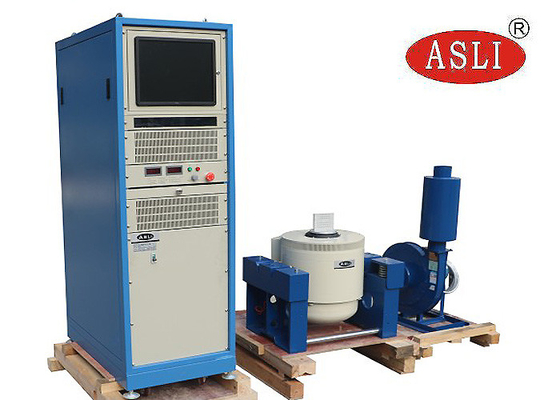

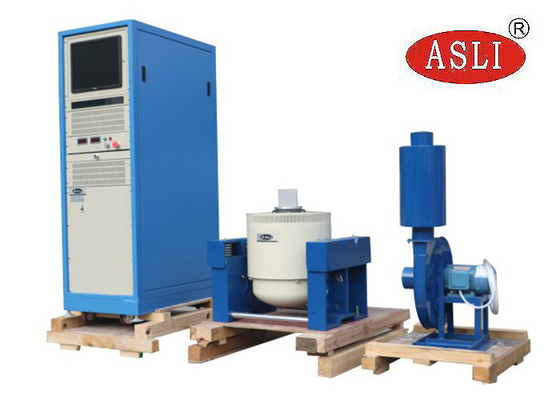

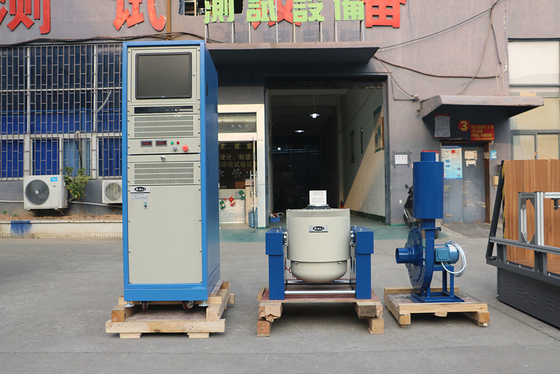

La machine de test de vibration électromagnétique haute fréquence se compose des éléments suivants :
- Banc de test de vibration
- Amplificateur de puissance
- Ventilateur de refroidissement
- Table coulissante
- Extenseur vertical
- Dans le petit banc de chargement pour réaliser une accélération et une fréquence de travail plus élevées, améliorant la capacité de charge et les performances du banc de la machine entière.
- Le banc horizontal et le banc de vibration sont de type intégral, avec une structure parfaite et une installation et un réglage pratiques.
- Piste de pression statique, en V, avec capacité de résistance à la pente et à la charge biaisée.
- Pompe à huile intégrée, bonne structure et facile à utiliser.
L'extenseur vertical VT et les pinces spécifiées sont calculés avec précision et conçus de manière élaborée pour garantir que le client obtient les meilleures performances selon des normes d'ingénierie parfaites.
Product Highlights
La table agitatrice électrodynamique ASLI IEC62133 UN38.3 3000N permet des tests de vibrations sur 3 axes jusqu'à 2 500 Hz avec une capacité de charge de 120 kg. Certifié ISO 9001, personnalisable OEM, idéal pour les laboratoires de batteries, d'électronique et d'aérospatiale.
