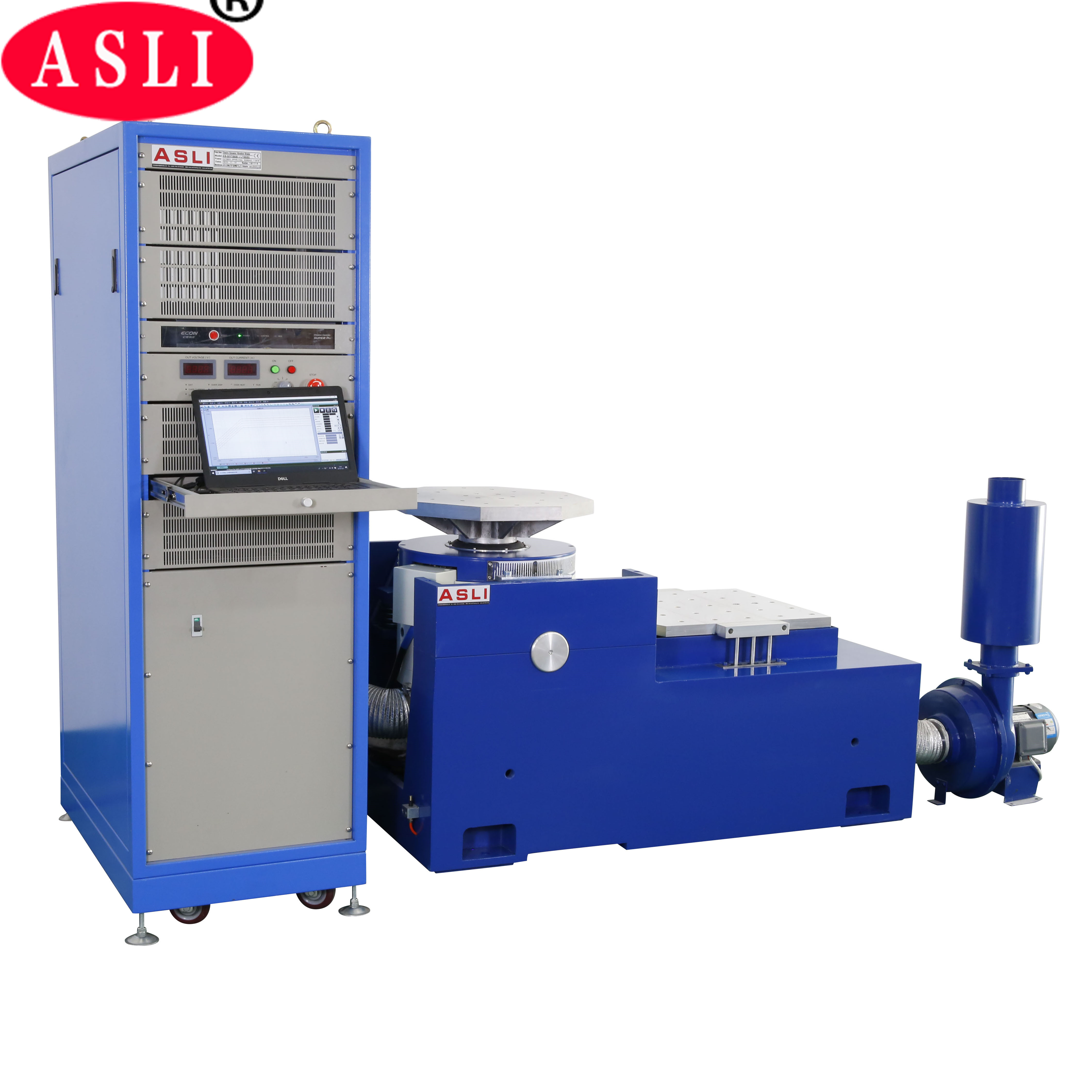

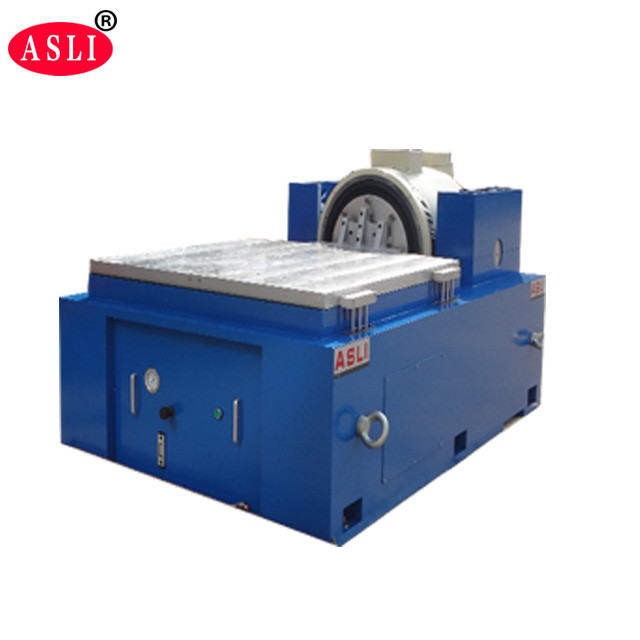

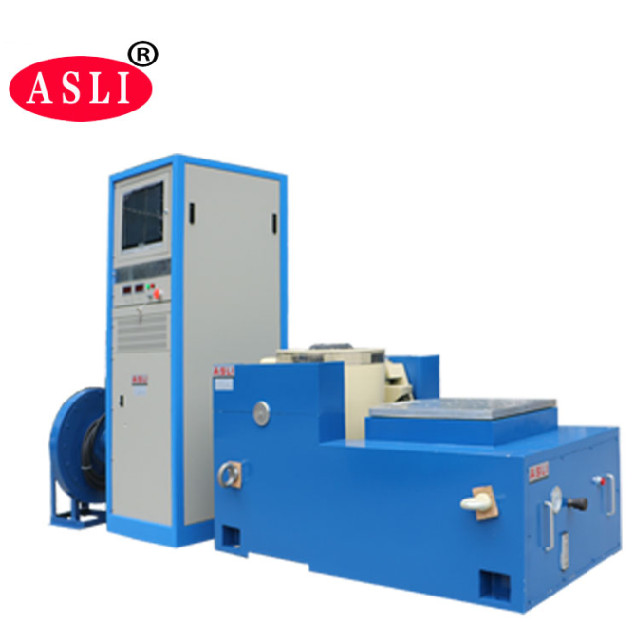

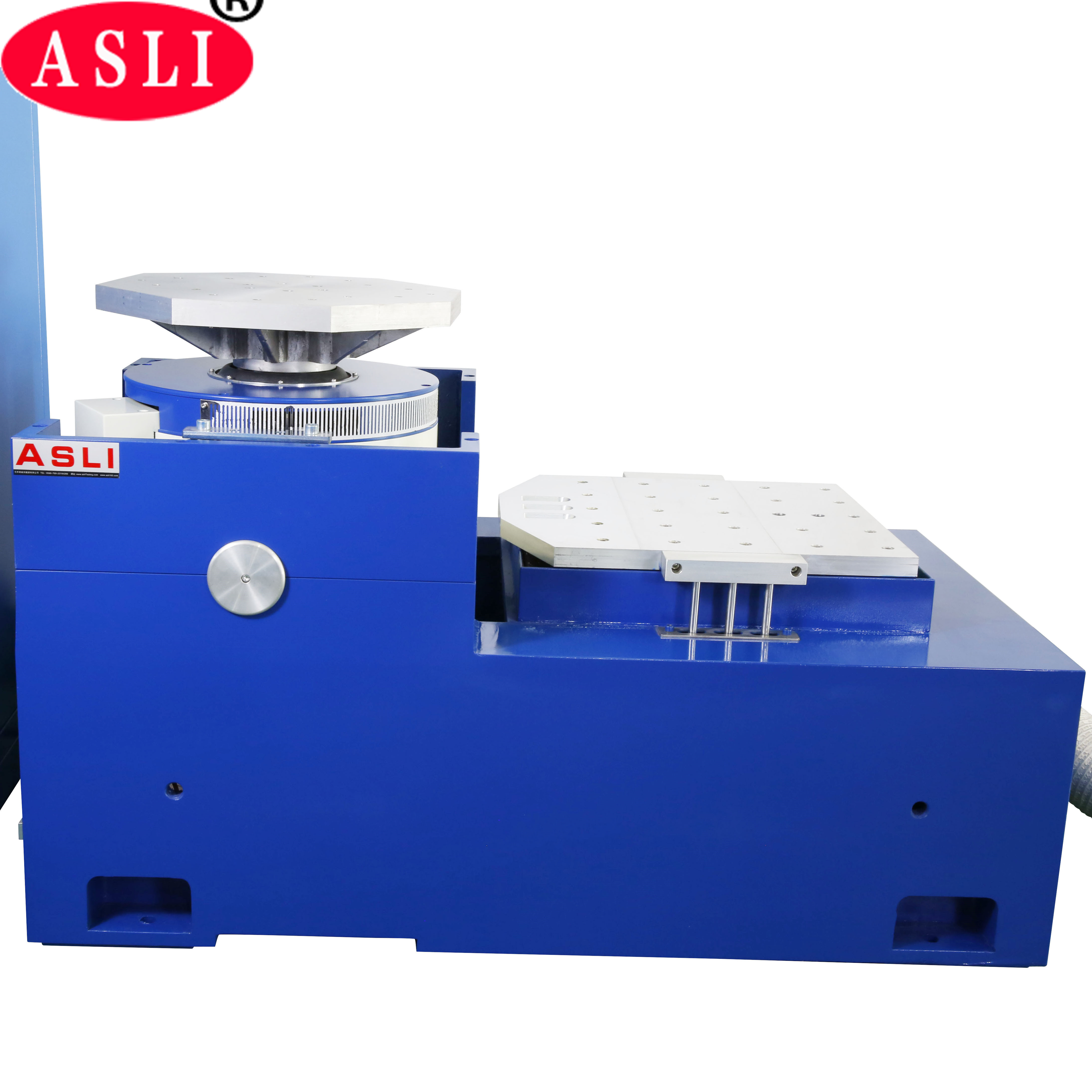

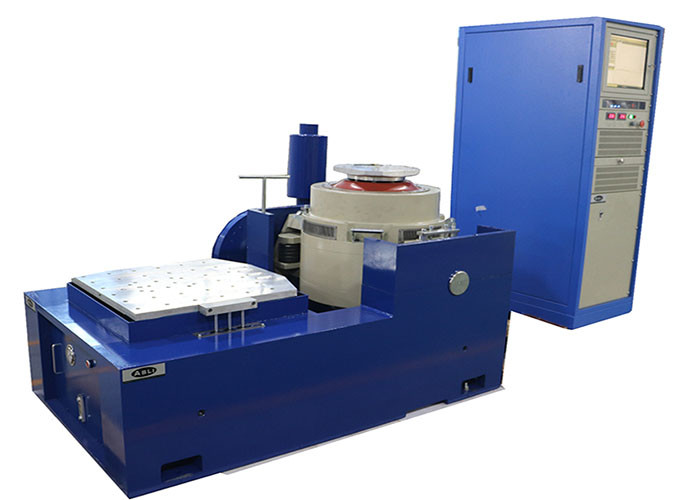

Instruments d'essai en laboratoire de système de test de vibration d'ISTA 1.8m/S
Product Details
| force sinusoïdale: | 6000N | Vitesse: | 1,8 m/s |
|---|---|---|---|
| Déplacement: | 25mm | Fréquence: | 3 ~ 3500HZ |
| chargement: | 180 kg | accélération: | 100G |
| armature: | 450mm | Marque: | ASLI |
| Taille du tableau: | 500x500mm | ||
| Mettre en évidence |
Système de test de vibration d'ISTA,système de test de la vibration 1.8m/s,Instruments d'essai en laboratoire d'ISTA |
||
Product Description
Le système de test de vibration ISTA 1,8 m/s est un instrument de test de vibration électrodynamique de haute performance conçu pour des applications de laboratoire et industrielles.et les normes 3A, ce système offre des performances fiables avec une plage de fréquence de 1 Hz et un déplacement allant jusqu'à 75 mm. Il est largement utilisé dans les domaines de la défense, de l'aviation, de l'aérospatiale, des communications, de l'électronique, de l'automobile, de la,Il s'agit d'un outil qui permet de détecter rapidement les défauts, de simuler les conditions de travail réelles et de tester la résistance de la structure.
Le système prend en charge les modes d'onde sinusoïdale, FM, balayage, programmable, multiplicateur de fréquence, logarithme, accélération maximale, modulation d'amplitude et contrôle du temps.Il est doté d'un contrôle informatique complet avec une simple accélération fixe et des options d'amplitude fixeL'équipement a été soumis à des essais sans défaillance continus pendant 3 mois, assurant des performances stables et une qualité fiable.
| Nom de l'article | Définition |
|---|---|
| Force sinusoïdale | 5.88 KN |
| Force de choc | 11.76 KN |
| Plage de fréquences | 5 ‰ 3000 Hz |
| Déplacement | 51 mm |
| Max. vitesse | 2 m/s |
| Accélération maximale | 981 m/s2 (sans charge) |
| Diamètre de l'armure | 200 mm |
| Le couple de charge autorisé | > 300 N·m |
| Masse effective de l'armure | 6 kilos |
| Capacité de charge maximale | 100 kg ou plus |
| Fuite magnétique | ≤ 1 mT |
| Fréquence d'isolement des vibrations axiales | 3 Hz |
| Accrochage de charge | 16 inserts M8 en acier inoxydable |
| Dimension (L × W × H) | 850 × 665 × 760 mm |
| Poids approximatif | 990 kg |
Le tableau suivant décrit les modèles disponibles de la série ES, couvrant une gamme de capacités de force et de configurations pour répondre aux différentes exigences d'essai.
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Plage de fréquences (Hz) | Accélération nominale (m/s2) | Vitesse nominale (m/s) | Décalage nominal (p-p) mm | Chargement maximal (kg) | Résistance à l'écoulement | Dimension de la bobine en mouvement (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| Le numéro ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| Le numéro ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| Le numéro ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Le numéro ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| Le numéro ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50, sous réserve de l'accord | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Le numéro ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| Le numéro ES-100 | 100000 | 100000 | 3 ¢ 2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Remarque: la cylindrée nominale du modèle ES-30 est indiquée comme étant de 5 l dans la spécification originale. Veuillez confirmer la valeur exacte auprès du fabricant.
- Un squelette de cercle dynamique bien conçu avec une fréquence de résonance axiale de niveau supérieur.
- La conception de deux circuits magnétiques assure une faible fuite de flux magnétique, une structure compacte et une disposition rationnelle.
- Les roulements à rouleaux à barres roulantes avec une rigidité de corps composite droite et orientée vers l'importation, offrant une excellente capacité de charge excentrique.
- Fondation d'isolation Trunnion dédiée à l'utilisation d'hormones, offrant une installation mobile pratique.
- La technologie avancée du système en mouvement assure une fiabilité élevée du cercle dynamique.
- La nouvelle conception des conduits améliore l'effet de refroidissement pour un fonctionnement soutenu.
- La rigidité statique et la rigidité dynamique du roulement sont optimisées, ce qui augmente la capacité de roulement de la table de vibration et améliore les performances à basse fréquence.
Product Highlights
Système de test de vibration ISTA 1,8 m/s avec force sinusoïdale de 6 000 N, charge de 180 kg, 3 ~ 3 500 Hz, accélération de 100 g et table de 500 x 500 mm. Idéal pour les tests en laboratoire dans les domaines de l'automobile, de l'aérospatiale et de l'électronique. Durable, efficace et fiable avec des options personnalisables.
