Norme électronique du CEI de Shaker Table de la vibration 600kg.f de laboratoire
Product Details
| accompagnement personnalisé: | OEM | Marque: | ASLI |
|---|---|---|---|
| Lieu d'origine: | Guangdong, Chine | Pouvoir: | Électronique |
| certificat: | OIN 9001:2008 | Matériel d'emballage: | Caisse en polybois |
| Vibration: | 3 axes | force vibratoire: | Personnalisé |
| Taille du tableau: | Personnalisé | Charge maximale: | 100 kg |
| Mettre en évidence |
table de dispositif trembleur de la vibration 600kg.f,Table de dispositif trembleur de vibration du CEI,Machine d'essai en laboratoire du CEI |
||
Product Description
La table vibrante de laboratoire électronique de 600 kgf (modèle ES-3) est un système de test de vibration électrodynamique à haute fréquence conçu pour les environnements éducatifs, de recherche et de laboratoire. Il est largement utilisé pour tester les packs de batteries lithium-ion et d'autres composants critiques.
Cette table vibrante utilise une structure à double circuit magnétique, des cercles d'action de squelette auto-générés, un support aéroporté, des roulements à rouleaux, un guidage linéaire et une technologie d'isolation de tourillon. Elle effectue des tests de vibration sinusoïdale sur trois axes X, Y et Z, des tests de vibration aléatoire à large bande, des tests d'impulsion classiques (demi-sinus, trapézoïdale, onde en dents de scie) ainsi que des tests de spectre de réponse aux chocs.
Ces systèmes sont largement appliqués dans les industries de la défense nationale, des armes, de l'aviation, de l'aérospatiale, des communications, de l'électronique, des appareils électriques et des appareils ménagers.
| Modèle | ES-3 |
| Poussée sinusoïdale | 300 kgf |
| Poussée aléatoire | 300 kgf |
| Poussée d'impact | 600 kgf |
| Gamme de fréquences | 2 ~ 2500 Hz |
| Déplacement continu | 25 mm |
| Déplacement d'impact | 25 mm |
| Vitesse maximale | 1,8 m/s |
| Accélération maximale | 981 m/s² |

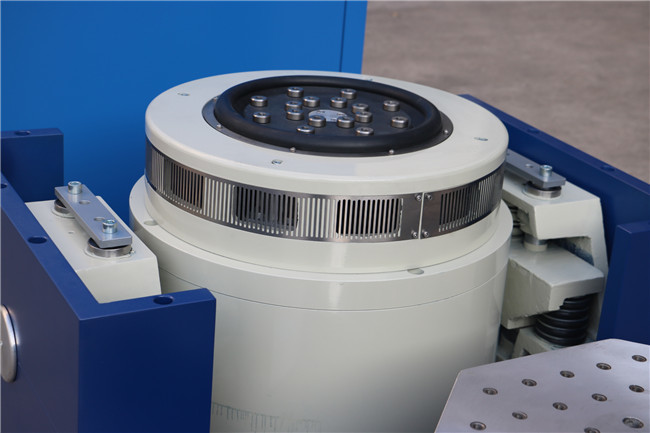

| Diamètre de la bobine mobile | Φ150 mm |
| Moment excentrique admissible | >196 N·m |
| Point de connexion de charge | 6 points |
| Masse équivalente des pièces mobiles | 3 kg |
| Taille des vis du plan de travail (standard) | M8 |
| Tableau de disposition des vis (diamètre, circonférence) | 8 sur Φ100 mm, 8 sur Φ200 mm |
| Fréquence d'isolation axiale | <3 Hz |
| Charge maximale | 120 kg |
| Fuite de flux magnétique | <1 mT |
| Dimensions (sans emballage) (L×L×H) | 730 mm × 550 mm × 650 mm |
| Poids de la table vibrante | 450 kg |
- Squelette de cercle dynamique bien conçu avec une fréquence de résonance axiale plus élevée.
- La conception à double circuit magnétique assure une faible fuite de flux magnétique, une structure compacte et une disposition rationnelle.
- Roulements à rouleaux de tige à culbuteur avec rigidité composite orientée droite et importée pour une capacité de charge excentrique élevée.
- Fondation d'isolation de tourillon dédiée à l'utilisation d'hormones, avec une installation mobile pratique.
- Le système de déplacement avancé assure une fiabilité élevée du cercle dynamique.
- La nouvelle conception des conduits améliore l'effet de refroidissement.
- La rigidité statique et la rigidité dynamique du petit ballon de roulement augmentent la capacité de charge de la table vibrante et améliorent les performances à basse fréquence.

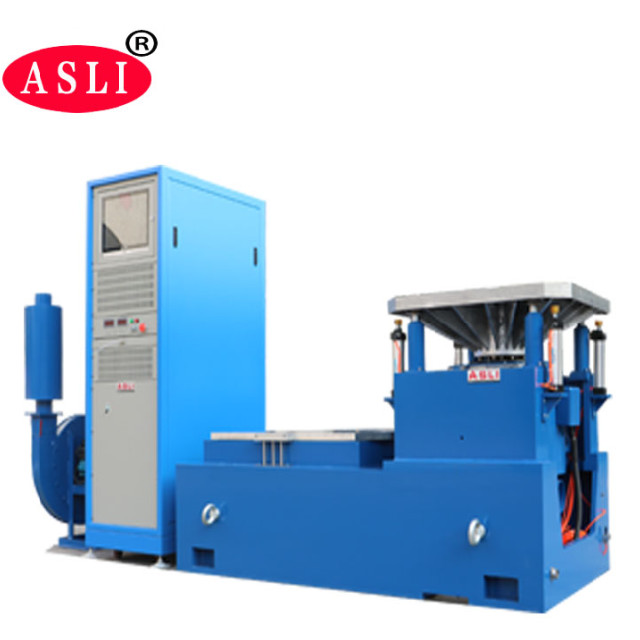

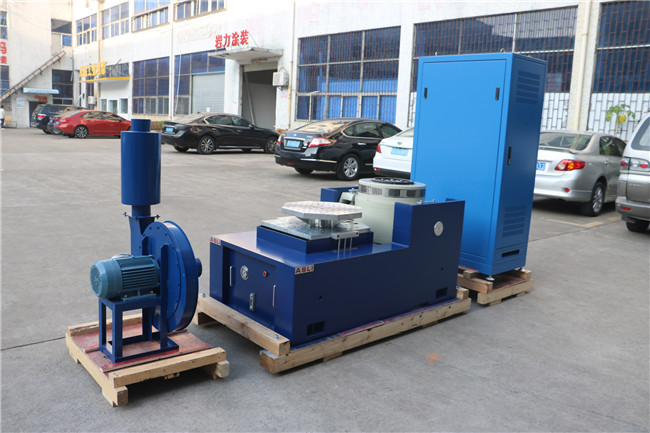

La machine de test de vibration électromagnétique à haute fréquence se compose des éléments suivants :
- Banc de test de vibration

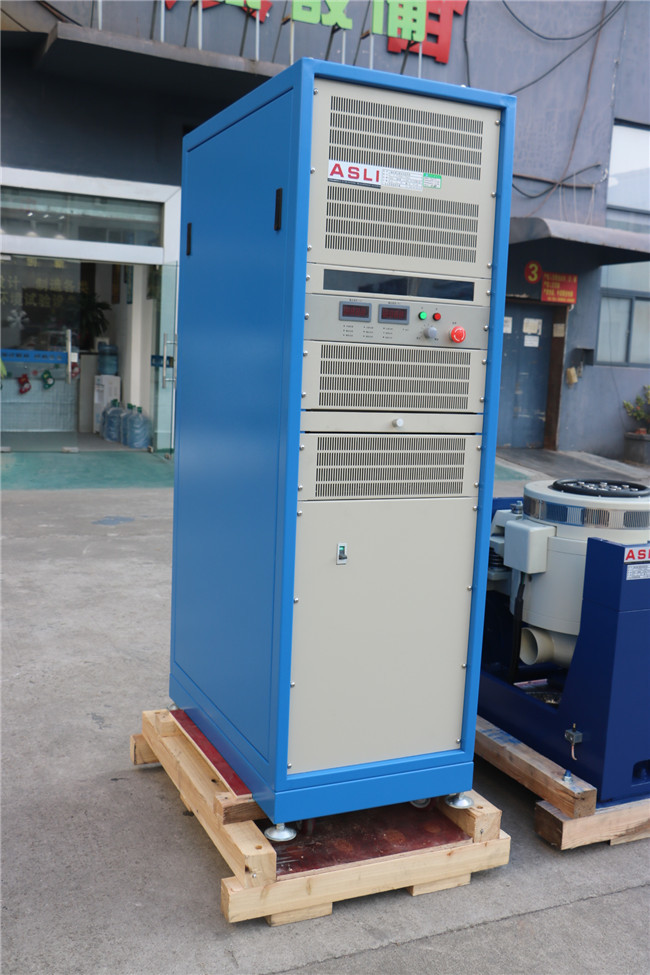

- Amplificateur de puissance
- Ventilateur de refroidissement
- Table coulissante
- Extenseur vertical
- Dans un petit banc de chargement pour réaliser une accélération et une fréquence de travail plus élevées, améliorant la capacité de charge et les performances du banc de la machine entière.
- Le banc horizontal et le banc de vibration sont de type intégral, avec une structure parfaite et pratique à installer et à régler.
- Piste de pression statique, en V, avec capacité de résistance à la pente et à la charge biaisée.
- Pompe à huile intégrée, bonne structure et facile à utiliser.
L'extenseur vertical VT et les pinces spécifiées sont calculés avec précision et conçus de manière élaborée pour garantir que le client obtient les meilleures performances selon des spécifications parfaites.
