Table de vibrations CEI 60335-2-24 et CEI 60335-2-40 pour banc d'essai de vibrations en laboratoire
DescriptionApplication :

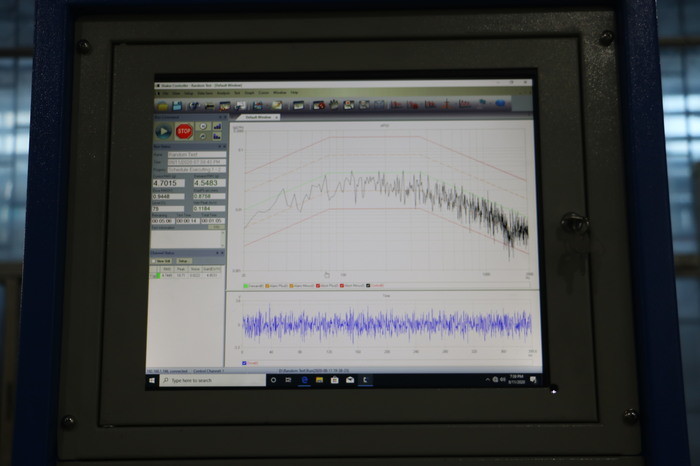

Table de vibration CEI 60335-2-24 et CEI 60335-2-40 pour banc d'essai de vibrations en laboratoireest habitué aux environnements d’enseignement, de recherche et de laboratoire. UNa adopté la structure de circuit magnétique double, les cercles d'action squelette auto-générés, le support aéroporté et les roulements à rouleaux et le guidage linéaire, l'isolation des tourillons, la technologie moderne avancée et la technologie spéciale, peuvent être complétés en test de vibration sinusoïdale à trois axes X, Y, Z et tests de vibration aléatoire à large bande, à compléter par le test classique (demi-sinusoïdal, trapézoïdal, onde de scie) du spectre de réponse aux impulsions et aux chocs. Ces produits sont largement utilisés dans les domaines de la défense nationale, des armes, de l'aviation, de l'aérospatiale, des communications, de l'électronique, des appareils électriques, des communications, des appareils électroménagers et dans d'autres domaines.
| Modèle:ES-3 | |
|---|---|
| Poussée sinusoïdale | 300kgf |
| Poussée aléatoire | 300 kgf |
| Poussée d'impact | 600kgf |
| Gamme de fréquences | 2 ~ 2500Hz |
| Déplacement continu | 25mm |
| L’impact du déplacement | 25mm |
| Vitesse maximale | 1,8 m/s |
| Accélération maximale | 981m/s2 |
| Diamètre de la bobine mobile | Φ150mm |
| Autoriser le moment excentrique | >196N.m |
| Point de connexion de charge | 6 points |
| Masse équivalente des pièces mobiles | 3 kg |
| Taille des vis des comptoirs (standard) | M8 |
| Tableau de disposition des vis (diamètre, circonférence) | 8 sur Φ100mm,8 sur Φ,200mm. |
| Fréquence d'isolement axial | <3Hz |
| Charge maximale | 120Kg |
| Fuite de flux magnétique | <1mT |
| Dimensions (sans emballage)(L×L×H) | 730 mm × 550 mm × 650 mm |
| Table vibrante Poids | 450 kg |

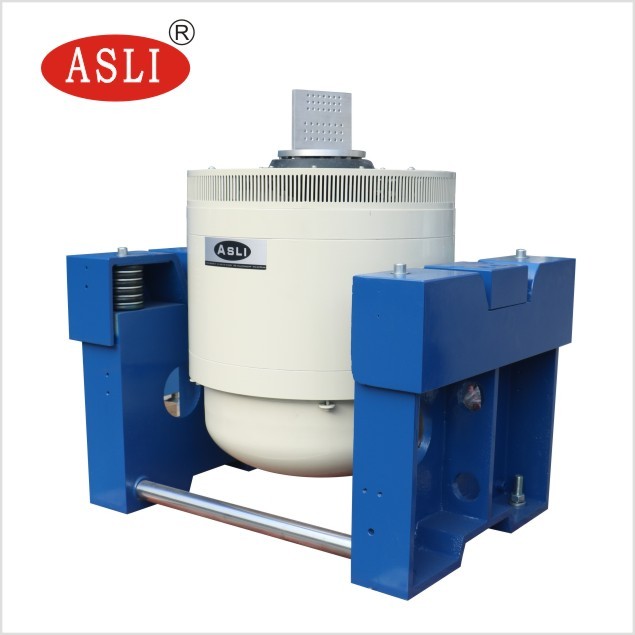

Table de vibration CEI 60335-2-24 et CEI 60335-2-40 pour banc d'essai de vibrations en laboratoireCaractéristiques:
1. Squelette de cercle dynamique bien conçu, avec une fréquence de résonance axiale de niveau supérieur.
2. Circuit à deux magnétiques, fuite de flux magnétique faible, structure compacte et rationnelle.
3. Roulements à rouleaux de tige de culbuteur orientation de rigidité du corps composite droite et orientée vers l'importation, capacité de charge excentrique.
4. Fondation d'isolation de tourillon dédiée à l'utilisation d'hormones, à l'installation de commodités mobiles.
5. Une technologie avancée circule dans le système pour garantir un cercle dynamique de haute fiabilité.
6. Nouvelle conception de conduit et amélioration de l'effet de refroidissement.
7. La rigidité statique, la rigidité dynamique du petit ballon de roulement, augmentant la capacité portante de la table vibrante, améliorent les performances à basse fréquence.
Composition deTable de vibration CEI 60335-2-24 et CEI 60335-2-40 pour banc d'essai de vibrations en laboratoire:
Banc d'essai de vibrations, amplificateur de puissance, ventilateur de refroidissement, table coulissante, extenseur vertical

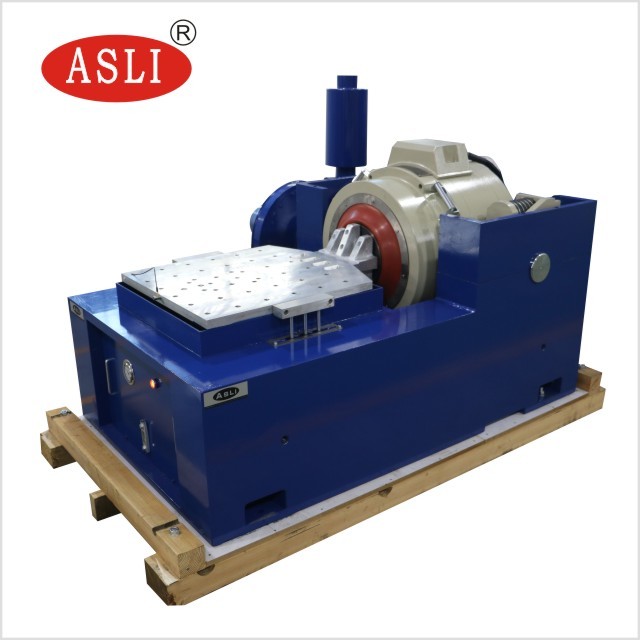

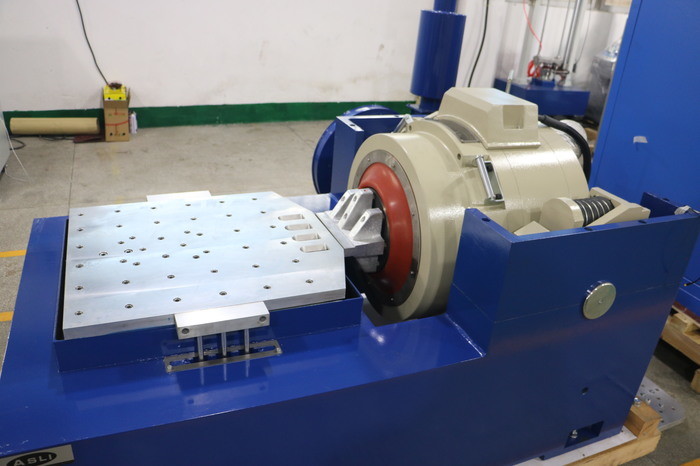

Caractéristiques du support horizontal :
Dans un petit banc de chargement pour réaliser une accélération et une fréquence de travail plus élevées, afin d'améliorer la capacité de chargement et les performances de l'ensemble du banc de la machine.
Le banc horizontal et le banc vibrant sont de type intégral, avec une structure parfaite, une commodité d'installation et de réglage.
Piste de pression statique, en forme de V, avec capacité de résistance aux pentes et aux charges de biais.
Pompe à huile intégrée, bonne structure et utilisation facile.

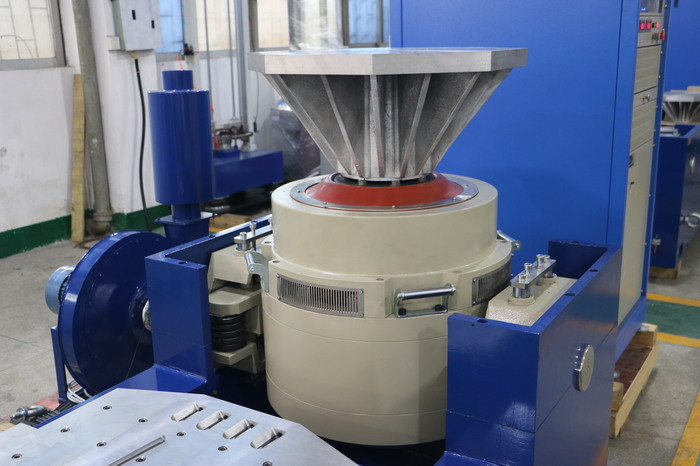

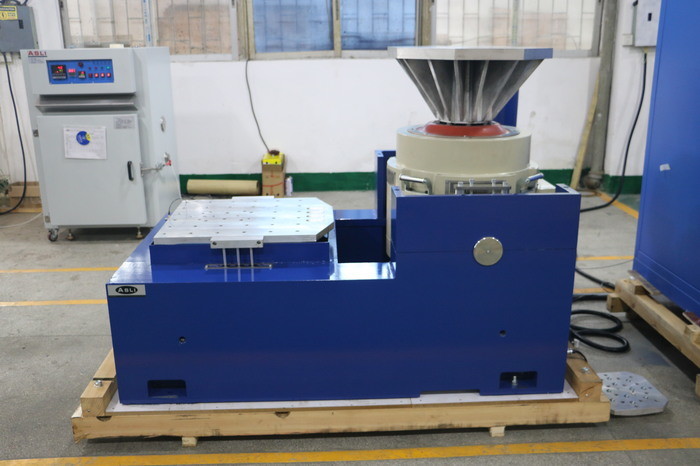

Caractéristiques du banc vertical étendu :
Banc vertical étendu VT et pinces spécifiées, conception élaborée et calculée avec précision, pour garantir au client l'acquisition des meilleures performances en fonction de la perfection
