Dispositif trembleur électrodynamique d'OIN 2247 d'IEC60068-2-27 IEC61300-2-1
Product Details
| force sinusoïdale: | 3000N ~ 150000N | Dimension: | 730 * 550 * 650 mm l * w * h ou personnalisé |
|---|---|---|---|
| Taille du tableau: | 300*300MM | Application: | 290g |
| Pouvoir: | AC380V, 3 lignes de phase 5 | Vitesse: | 1,8 m/s |
| Mettre en évidence |
Dispositif trembleur électrodynamique d'OIN 2247,Dispositif trembleur IEC61300-2-1 électrodynamique,Dispositif trembleur IEC60068-2-27 dynamique |
||
Product Description

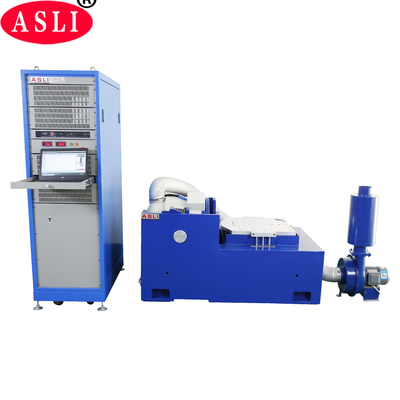

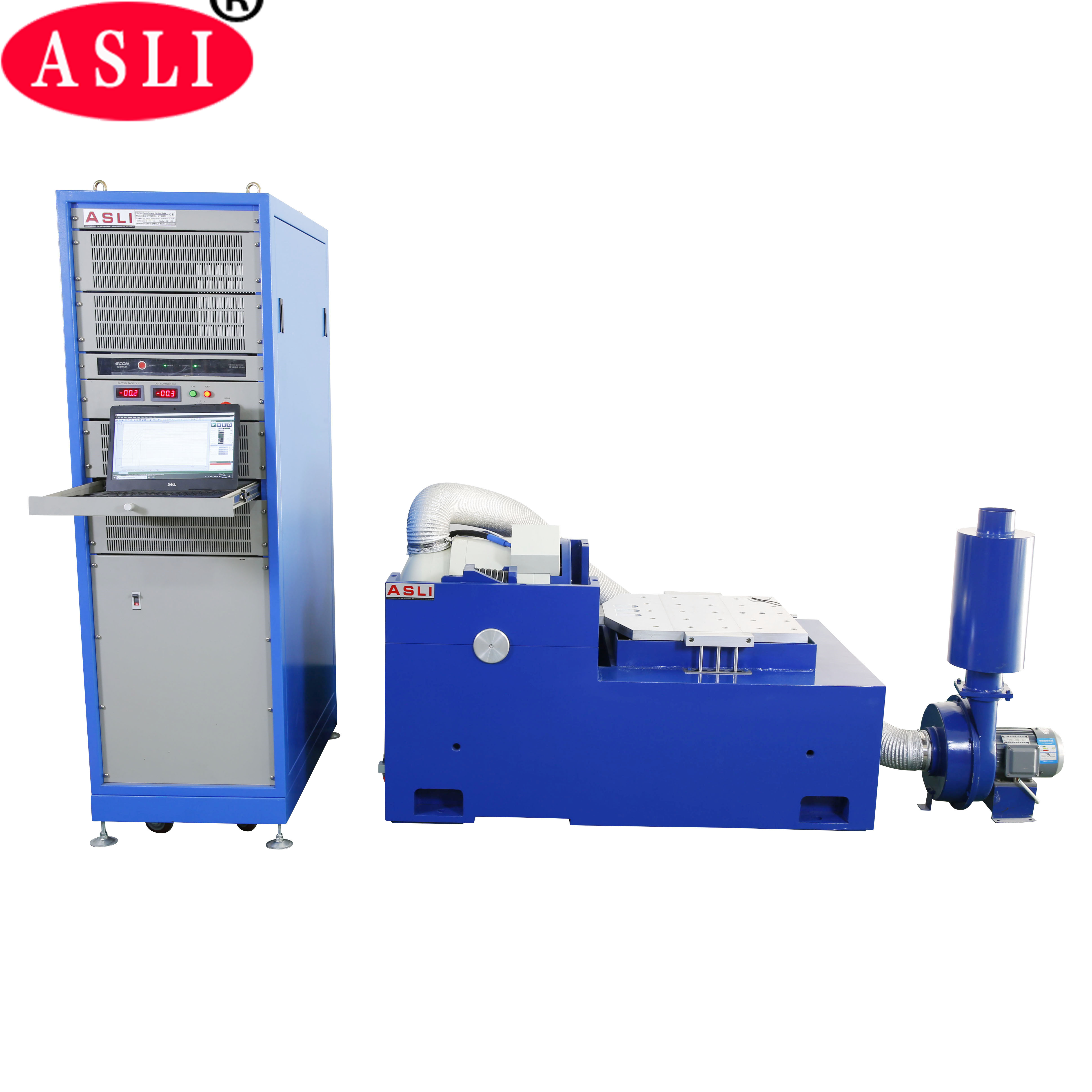

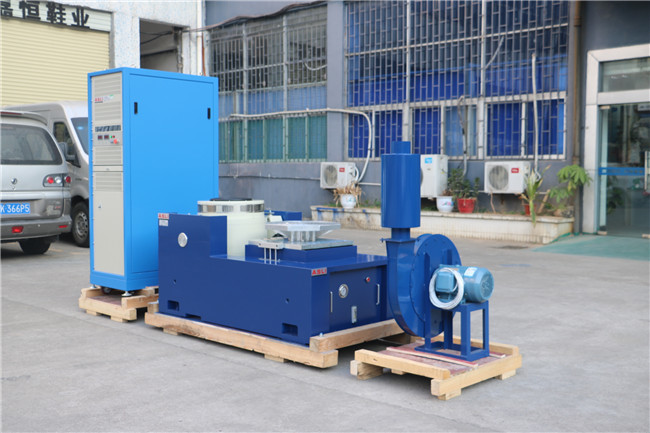

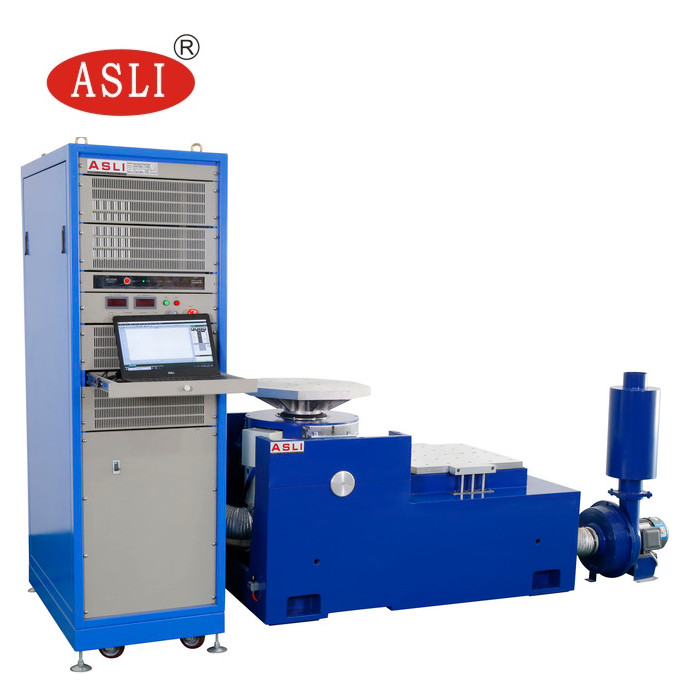

Le système de secoueur électrodynamique de la série ES est conçu pour répondre aux exigences rigoureuses des normes IEC60068-2-27, IEC61300-2-1 et ISO 2247. Il offre des tests de vibration fiables et répétables pour une large gamme d'exigences de force, de fréquence et de déplacement, ce qui le rend adapté aux tests de qualification en recherche et dans l'industrie.
- Modèle: ES-1, ES-2, ES-3 … ES-350
- Force sinusoïdale nominale (N): 1 000 à 3 500 000
- Force aléatoire nominale (N): 1 000 à 3 500 000
- Plage de fréquences (Hz): 3 à 3 500
- Accélération nominale (m/s²): 400 à 1 000
- Vitesse nominale (m/s): 1,2 à 1,8
- Déplacement nominal (p-p, mm): 25 à 51
- Charge max. (kg): 70 à 4 500
- Masse du bobinage mobile (kg): 2,5 à 300
- Dimension du bobinage mobile (mm): 150 à 870
- La conception compacte du banc de chargement permet une accélération et une fréquence de travail plus élevées, améliorant la capacité de charge et les performances globales du banc de machine complet.

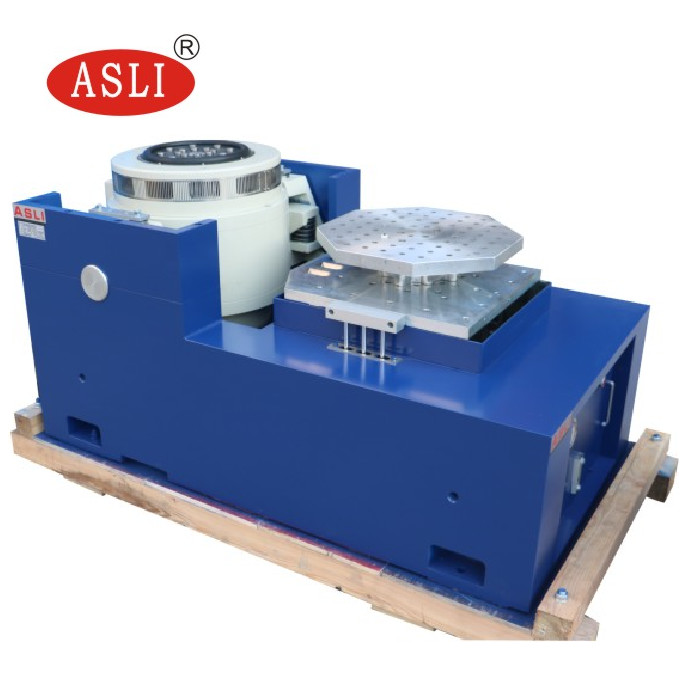

- Le banc horizontal et le banc de vibration sont intégrés en une seule unité avec une structure robuste, offrant une installation et un réglage pratiques.
- La piste de pression statique avec profil en V offre d'excellentes capacités de résistance à la pente et de résistance à la charge de biais.
- La pompe à huile intégrée assure un système bien structuré et facile à utiliser.
| Modèle | Taille du banc (mm) | Plage de fréquences (Hz) | Poids des pièces mobiles (kg) |
|---|---|---|---|
| LT0303 | 300 × 300 × 22 | 5–1000 | 6,6 |
| 300 × 300 × 26 | 5–1500 | 7,8 | |
| 300 × 300 × 30 | 5–2000 | 9,0 | |
| LT0404 | 400 × 400 × 22 | 5–1000 | 11,2 |
| 400 × 400 × 26 | 5–1400 | 13,2 | |
| 400 × 400 × 30 | 5–2000 | 16,0 | |
| LT0505 | 500 × 500 × 25 | 5–1000 | 19,3 |
| 500 × 500 × 30 | 5–1500 | 23,1 | |
| 500 × 500 × 35 | 5–2000 | 27,0 | |
| LT0606 | 600 × 600 × 25 | 5–1000 | 27,5 |
| 600 × 600 × 30 | 5–1200 | 33,0 | |
| 600 × 600 × 40 | 5–2000 | 45 | |
| LT0707 | 700 × 700 × 25 | 5–800 | 36,8 |
| 700 × 700 × 30 | 5–1000 | 44,2 | |
| 700 × 700 × 35 | 5–1500 | 52 | |
| LT0808 | 800 × 800 × 30 | 5–1000 | 57,7 |
| 800 × 800 × 40 | 5–1500 | 76,9 | |
| 800 × 800 × 45 | 5–2000 | 86,5 | |
| LT1010 | 1000 × 1000 × 30 | 5–1000 | 89,1 |
| 1000 × 1000 × 40 | 5–1300 | 118,8 | |
| 1000 × 1000 × 50 | 5–1500 | 147 | |
| LT1212 | 1200 × 1200 × 30 | 5–800 | 126 |
| 1200 × 1200 × 40 | 5–1100 | 168 | |
| 1200 × 1200 × 50 | 5–1400 | 210 |
Le banc étendu vertical VT et les pinces spécifiées sont calculés avec précision et conçus de manière élaborée pour garantir que le client obtienne les meilleures performances selon ses exigences exactes.
| Modèle | Poids (kg) | Fréquence max. (Hz) | Taille du banc |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300 × 300 |
| VT0404 | 22 | 1500 | 400 × 400 |
| VT0505 | 30 | 500 | 500 × 500 |
| VT0606 | 58 | 350 | 600 × 600 |
| VT0808 | 140 | 350 | 800 × 800 |
| VT1010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (banc rond) | 220 | 350 | Φ1200 |
Product Highlights
Agitateur électrodynamique conforme à la norme IEC60068-2-27 avec une force sinusoïdale de 3 000 N ~ 150 000 N, une vitesse de 1,8 m/s et des dimensions personnalisables. Idéal pour les tests de pièces automobiles, il offre des performances durables et efficaces, de multiples certifications et des options personnalisées pour une simulation précise des vibrations.
