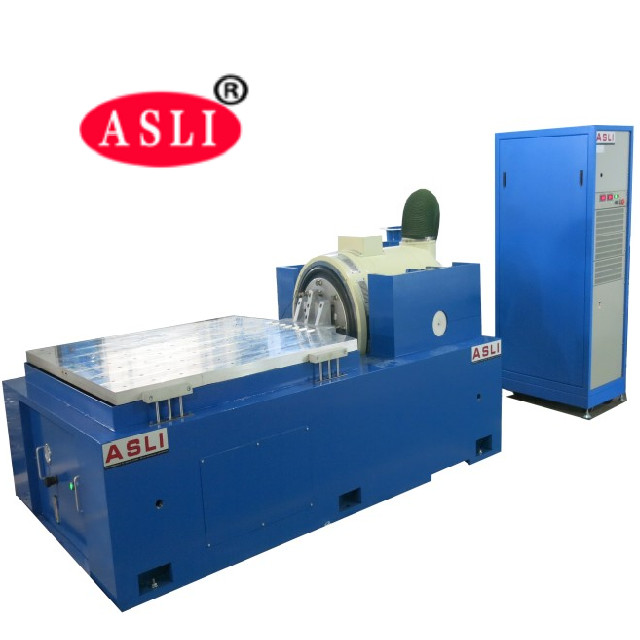

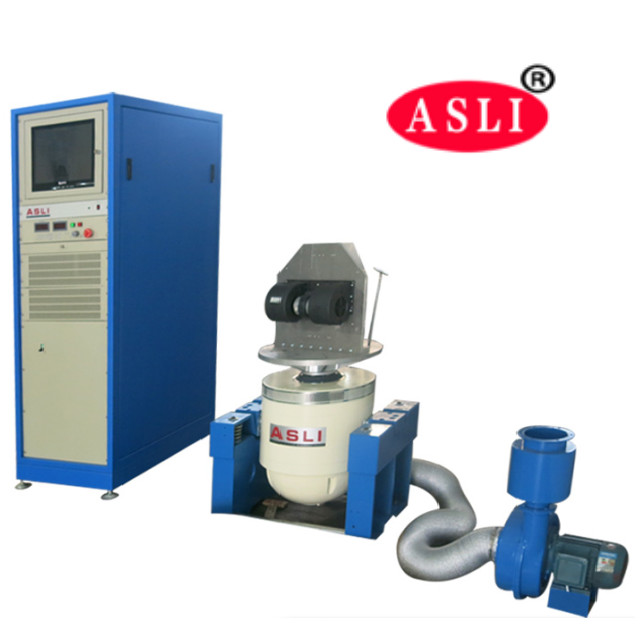

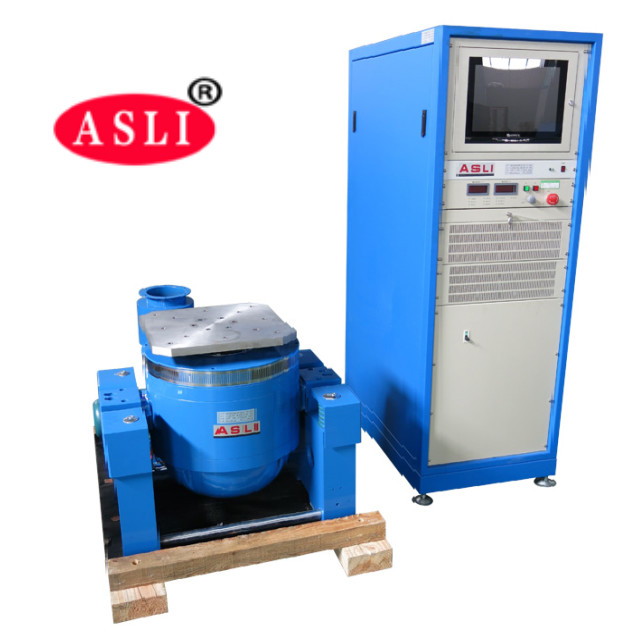

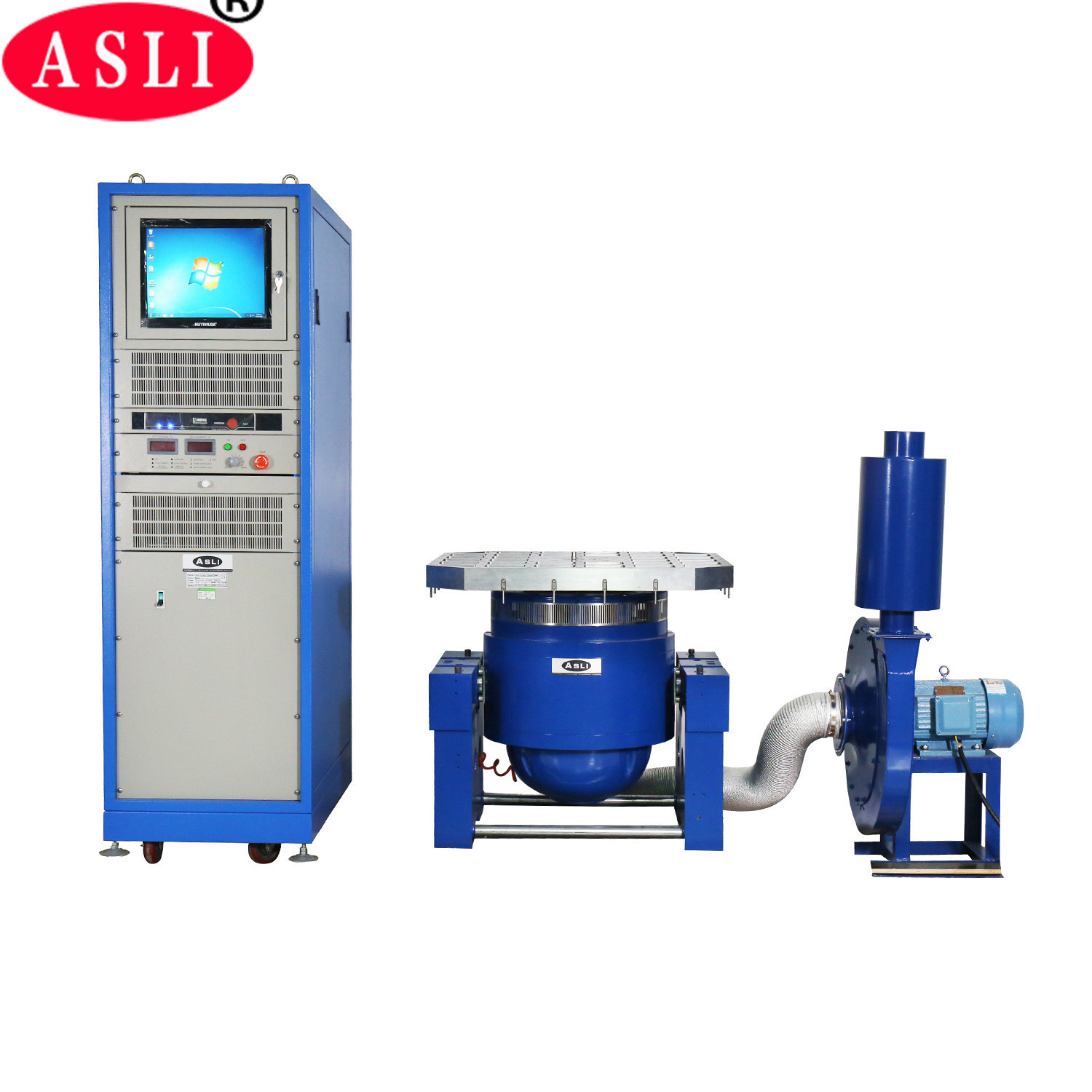

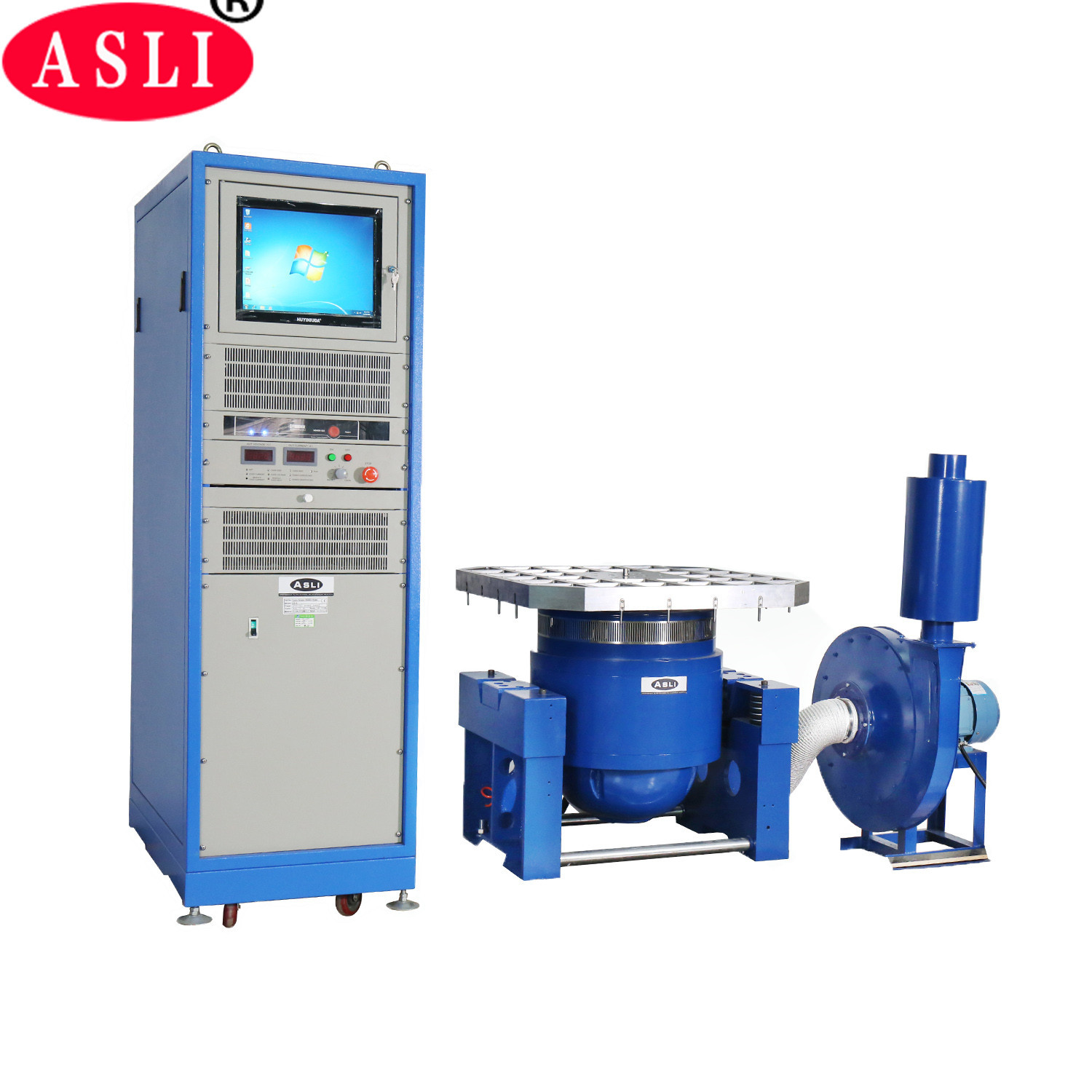

Dispositif trembleur à haute fréquence de vibration du CEI 60068-2-64-2008 ASTM D4169-08

Nous sommes un fabricant de produits de la série de secoueurs de vibration électrodynamiques à haute fréquence. Nos systèmes adoptent des technologies modernes avancées, y compris une structure à double circuit magnétique, cercles d'action squelettiques auto-générés, support aéroporté, roulements à rouleaux et guidage linéaire, et isolation du tourillon. Ces technologies permettent d'effectuer des tests de vibration sinusoïdaux sur les axes X, Y, Z et des tests de vibration aléatoire à large bande, ainsi que des tests d'impulsion classiques (demi-sinus, trapézoïdal, onde en dents de scie) et des tests de spectre de réponse aux chocs.

Ces produits sont largement utilisés dans les domaines de la défense nationale, des armes, de l'aviation, de l'aérospatiale, des communications, de l'électronique, des appareils électriques et des appareils ménagers.

1. Squelette de cercle dynamique bien conçu, avec une fréquence de résonance axiale plus élevée.
2. Conception à deux circuits magnétiques : faible fuite de flux magnétique, structure compacte et rationnelle.
3. Roulements à rouleaux de tige de culbuteur, rigidité du corps composite droite et orientée vers l'importation, avec capacité de charge excentrique.
4. Fondation d'isolation de tourillon dédiée à l'utilisation d'hormones, avec installation mobile pratique.
5. Le système de déplacement avancé garantit une fiabilité élevée du cercle dynamique.
6. La nouvelle conception des conduits améliore l'effet de refroidissement.
7. La rigidité statique et la rigidité dynamique du petit ballon de roulement augmentent la capacité de la table vibrante et améliorent les performances à basse fréquence.

1. Force nominale : Force sinusoïdale 3000N ; Force aléatoire 3000N ; Force de choc 6000N
2. Plage de fréquences : 3 Hz à 3500 Hz ; Fréquence fixe, balayage aller-retour, sinusoïdal, aléatoire, choc
3. Mode de balayage de fréquence : Linéaire, logarithmique, balayage aller-retour, fréquence fixe
4. Nombre de balayages de fréquence : 1 à 32767
5. Temps de balayage de fréquence : Fréquence fixe/unique 1 à 3600 minutes ; les courbes de balayage de fréquence peuvent être affichées
6. Accélération max. : 1000 m/s² (sans charge)
7. Vitesse max. : 1,6 m/s
8. Déplacement max. : 25 mm p-p (sans charge), double pic
9. Déplacement d'impact : 25 mm
10. Poids de la bobine mobile : 3,5 kg
11. Directions de vibration : Vertical
12. Onde de vibration : Sinusoïdale, aléatoire, choc
13. Diamètre de la bobine mobile : Φ150 mm
14. Dimension du système de vibration : L750 × H599 × P680 mm
15. Poids du système de vibration : 490 kg

1. La structure à double circuit magnétique assure une intensité de champ magnétique élevée et réduit la fuite de flux. Une structure de démagnétisation spéciale peut réduire la fuite de flux à moins de 1 mT.
2. Les ressorts en U, les rouleaux et les roulements linéaires offrent une forte résistance à la charge de flexion.
3. Les ressorts pneumatiques sont utilisés pour l'isolation des vibrations. Le système de vibration fonctionne de manière stable même avec une charge lourde — aucune fondation spéciale n'est requise.
4. Des dispositifs de protection sont prévus pour la surchauffe, la surcharge, le surcourant, la surtension et le surdéplacement du testeur de vibration. Les dispositifs de protection du réseau électrique couvrent la surtension, la sous-tension et le manque de phase. La protection de l'alimentation du variateur comprend la limitation de courant, le démarrage progressif, la surchauffe, le court-circuit et la protection contre les défauts de module.
5. Peut effectuer des tests environnementaux sinusoïdaux, aléatoires et d'impact.
6. Ce système a des exigences minimales en matière de fluctuation de tension — ±10 % est acceptable.
7. Ce système a des exigences minimales en matière de résistance de mise à la terre — ≤4Ω est acceptable.
8. Haute fiabilité, particulièrement adapté aux fonctionnements de longue durée.

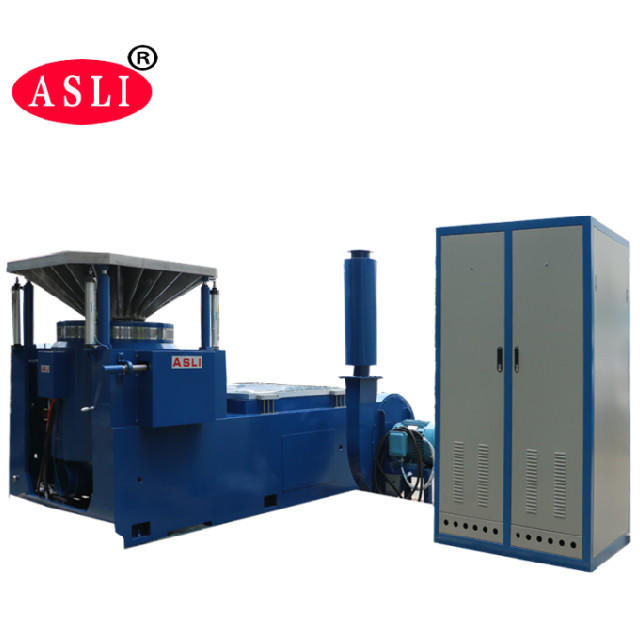

1. Dans un petit banc de chargement, une accélération et une fréquence de travail plus élevées sont réalisées, améliorant la capacité de chargement et les performances de l'ensemble du banc de la machine.
2. Le banc horizontal et le banc de vibration sont de type intégral, avec une structure parfaite et une installation et un réglage pratiques.
3. Piste de pression statique, en V, avec capacité de résistance à la pente et à la charge biaisée. Pompe à huile intégrée, bonne structure et fonctionnement facile.

Le banc d'extension vertical VT et les pinces spécifiées sont calculés avec précision et conçus avec soin pour garantir que le client obtient les meilleures performances grâce à une structure parfaite, des matériaux de haute qualité et une fabrication soignée.
