Refroidissement à l'air Shaker With Large Moving Coil électrodynamique à haute fréquence
Product Details
| Fréquence: | 5Hz~ 3500Hz | Usage: | essais de simulation des vibrations |
|---|---|---|---|
| Direction de la vibration: | z de x/y | Max. la vitesse: | 10,6 m/s |
| bobine mobile: | 6.5 kg | Application: | LED, pièces automobiles |
| Méthode de refroidissement: | Refroidissement par air | Déplacement: | 75mm |
| Mettre en évidence |
dispositif trembleur 1.6m/s électrodynamique,Dispositif trembleur électrodynamique de refroidissement à l'air,Dispositif trembleur électrodynamique de grande bobine mobile |
||
Product Description
Le système d'essai des vibrations électromagnétiques de la série ES est spécialement conçu pour répondre aux exigences du fonctionnement à long terme.Une base résistante aux vibrations installée permet des essais de vibrations verticales et horizontales. La plateforme standard est équipée d'un dispositif d'isolation contre les chocs des airbags à haut rendement,réduire au minimum les vibrations transmises au bâtiment et éliminer le besoin de fondations supplémentaires dans la plupart des cas.

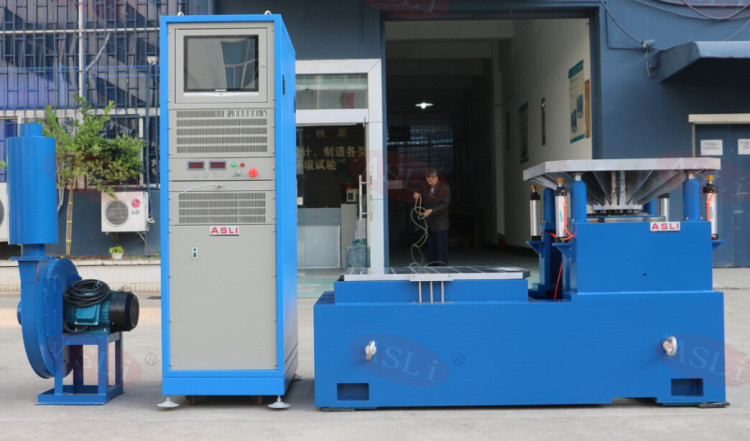

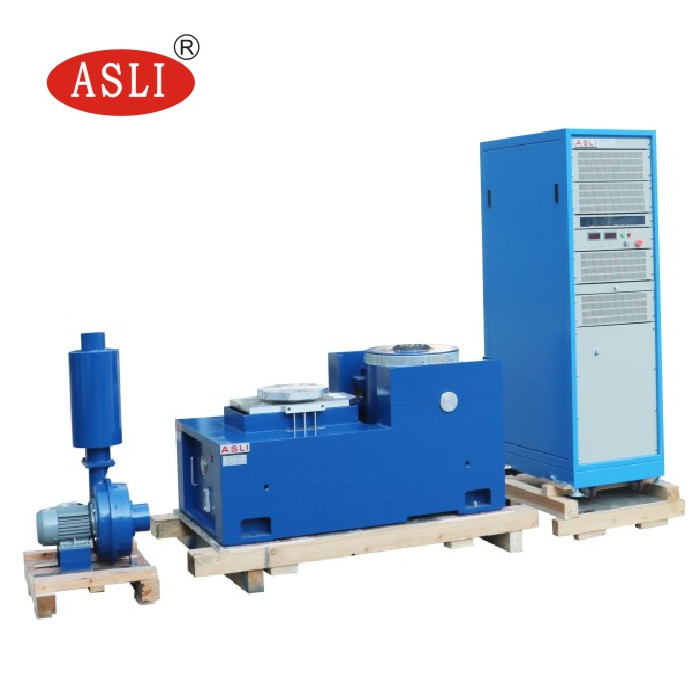

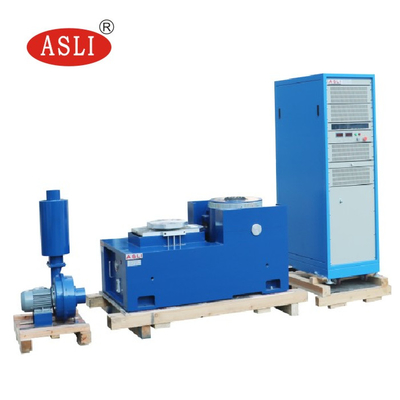

Un système complet d'essai des vibrations comprend un secoueur, un amplificateur de puissance et un système de contrôle de mesure des vibrations.DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIB, BS, et autres, fournissant un soutien technique fiable pour l'inspection de la qualité des produits.
Télécharger la fiche de données du produit (PDF)
- Le système de suspension flexible et le guidage en ligne droite offrent une forte capacité de roulement, d'excellentes performances de guidage et une grande stabilité.
- Le coussin d'air à charge centrale offre une rigidité statique élevée et une faible rigidité dynamique, offrant une forte capacité de support et des performances dynamiques exceptionnelles.
- L'auto-diagnostic rapide et la protection de la chaîne assurent une sécurité et une fiabilité élevées.
- Le dispositif d'isolation et d'amortissement des airbags élimine le besoin d'une fondation spéciale, reproduit parfaitement les formes d'ondes de vibration et réduit la transmission des vibrations.
- Disponible avec différentes plateformes d'expansion horizontale et verticale.
- Compatible avec tous les types de régulateurs de vibrations pour un fonctionnement simple.
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Plage de fréquences (Hz) | Accélération nominale (m/s2) | Vitesse nominale (m/s) | Décalage nominal (p-p) mm | Chargement maximal (kg) | Résistance à l'écoulement | Dimension de la bobine en mouvement (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ 150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| Le numéro ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| Le numéro ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| Le numéro ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Le numéro ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| Le numéro ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50, sous réserve de l'accord | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Le numéro ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| Le numéro ES-100 | 100000 | 100000 | 3 ¢ 2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| Le numéro ES-120 | 120000 | 120000 | 3 ¢ 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| Le numéro ES-160 | 160000 | 160000 | 3 ¢ 2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| Le numéro ES-350 | 350000 | 350000 | 3 ¢1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Les pinces verticales VT et les pinces spécifiées sont calculées avec précision et conçues avec soin pour que le client obtienne les meilleures performances.
- Dans un petit banc de chargement, une accélération et une fréquence de travail plus élevées sont réalisées, améliorant la capacité de chargement et les performances de l'ensemble du banc de machines.
- Le banc horizontal et le banc de vibration sont un type intégral avec une structure parfaite, offrant une commodité pour l'installation et le réglage.
- Piste à pression statique, en forme de V, résistante à la pente et à la charge de biais.
- Pompe à huile intégrée avec une bonne structure et un fonctionnement facile.
S'il vous plaît n'hésitez pas à envoyer votre demande sur leRefroidisseur à air électrodynamique à haute fréquence avec grande bobine mobile.
