L'OEM/ODM a accepté l'équipement d'essai de Tableau de vibration pour les instruments optiques

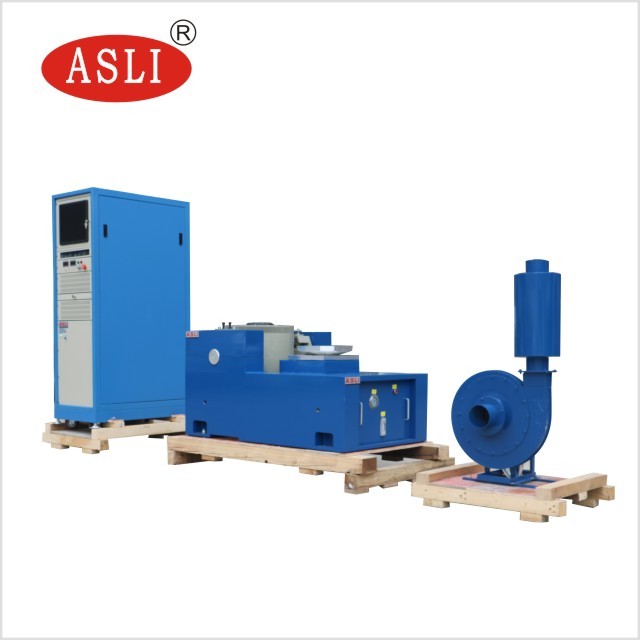

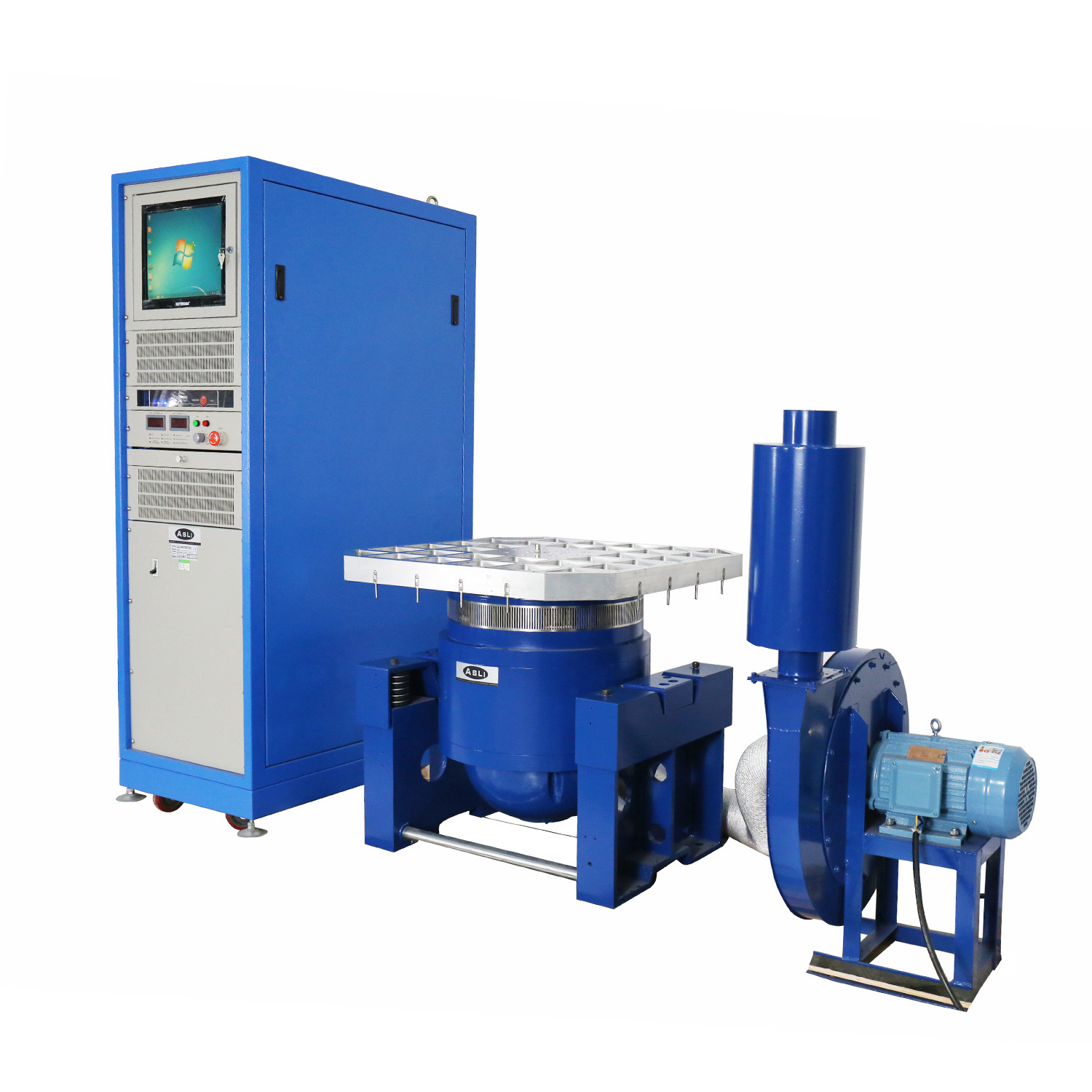

Ce système de test de vibration électrodynamique est conçu pour le test de précision des instruments optiques et autres équipements sensibles. Il offre des tests de vibration sinusoïdale, aléatoire et de choc fiables sur une large gamme de fréquences, répondant aux normes MIL-Std-810F et MIL-Std-810G pour les applications de laboratoire.

• Structure circulaire dynamique bien conçue, avec une fréquence de résonance axiale plus élevée.
• Double circuit magnétique, faible fuite de flux magnétique, structure compacte et conception rationnelle.
• Roulements à rouleaux de la tige de culbuteur droits et rigidité du corps composite orientée vers l'importation, capacité de charge excentrique.
• Fondation d'isolation de tourillon dédiée à l'utilisation d'hormones, installation pratique et mobile.
• Système de mouvement à technologie avancée pour assurer une grande fiabilité du cercle dynamique.
• Nouvelle conception de conduit et effet de refroidissement amélioré.
• Rigidité statique, rigidité dynamique du petit ballon de roulement, augmentation de la capacité de la table vibrante, amélioration des performances à basse fréquence.

• Force nominale : Force sinusoïdale 3000N ; force aléatoire 3000N ; force de choc 6000N
• Gamme de fréquences : 3 Hz à 3500 Hz — fréquence fixe, balayage aller-retour, sinusoïdal, aléatoire, choc
• Mode de balayage de fréquence : Linéaire, logarithmique, balayage aller-retour, fréquence fixe
• Nombre de balayages de fréquence : 1 à 32767
• Temps de balayage de fréquence : Fréquence fixe / unique 1 à 3600 minutes ; les courbes de balayage de fréquence peuvent être affichées
• Accélération max. : 1000 m/s² (sans charge)
• Vitesse max. : 1,6 m/s
• Déplacement max. : 25 mm p-p (sans charge), double pic
• Déplacement d'impact : 25 mm
• Poids de la bobine mobile : 3,5 kg
• Directions de vibration : Vertical
• Onde de vibration : Sinusoïdale, aléatoire, choc
• Diamètre de la bobine mobile : Φ150 mm
• Dimensions du système de vibration : L750 × H599 × P680 mm
• Poids du système de vibration : 490 kg

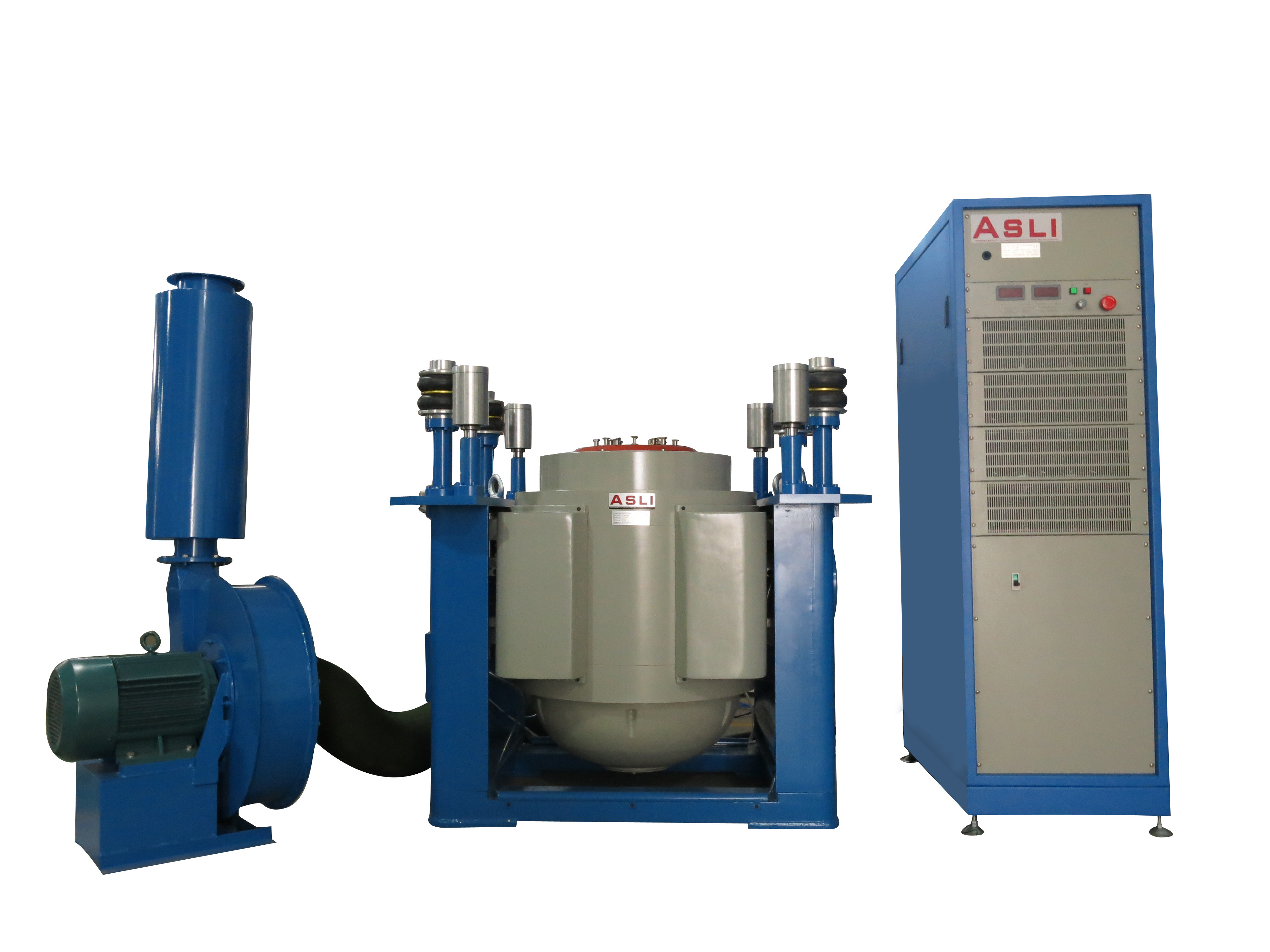

Nous sommes un fabricant de produits de la série de vibreurs à haute fréquence électrodynamiques. Nos systèmes adoptent des technologies modernes avancées, notamment la "structure à double circuit magnétique", les "cercles d'action d'auto-génération du squelette", le "support aéroporté", les "roulements à rouleaux et guidage linéaire" et "l'isolation de tourillon". Ces systèmes peuvent effectuer des tests de vibration sinusoïdale sur trois axes X, Y, Z et des tests de vibration aléatoire à large bande, ainsi que des tests de réponse aux impulsions et aux chocs classiques (demi-sinusoïdale, trapézoïdale, onde en dents de scie).

Ces produits sont largement utilisés dans les domaines de la défense nationale, des armes, de l'aviation, de l'aérospatiale, des communications, de l'électronique, des appareils électriques et des appareils ménagers.

• La structure à double circuit magnétique assure une intensité de champ magnétique élevée et réduit les fuites de flux. Une structure de démagnétisation spéciale peut réduire les fuites de flux à moins de 1 mT.
• Les ressorts en U, les rouleaux et les roulements linéaires offrent une forte résistance à la charge de déflexion.
• Les ressorts pneumatiques sont utilisés pour l'isolation des vibrations. Le système de vibration fonctionne de manière stable même avec une charge lourde — aucune fondation spéciale n'est nécessaire.
• Des dispositifs de protection sont fournis pour la surchauffe, la surcharge, la surintensité, la surtension et le surdéplacement du testeur de vibration. Les dispositifs de protection du réseau électrique couvrent la surtension, la sous-tension et le manque de phase. La protection de l'alimentation du variateur comprend la limitation de courant, le démarrage progressif, la surchauffe, le court-circuit et la protection contre les défauts de module.
• Peut effectuer des tests environnementaux sinusoïdaux, aléatoires et d'impact.
• Ce système a des exigences minimales en matière de fluctuation de tension — ≤±10% est acceptable.
• Ce système a des exigences minimales en matière de résistance de mise à la terre — ≤4Ω est acceptable.
• Haute fiabilité, particulièrement adapté à un fonctionnement de longue durée.

• Dans un petit banc de charge pour réaliser une accélération et une fréquence de travail plus élevées, améliorant la capacité de charge et les performances de l'ensemble du banc de la machine.

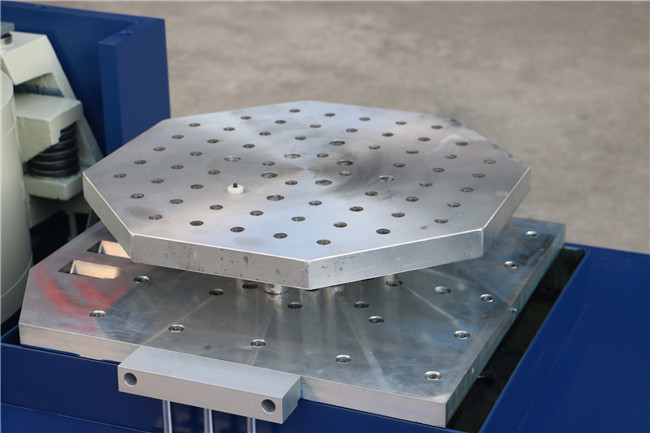

• Le banc horizontal et le banc de vibration sont de type intégral, avec une structure parfaite et pratique à installer et à régler.
• Piste de pression statique, en V, avec capacité de résistance à la pente et à la charge biaisée. Pompe à huile intégrée, bonne structure et fonctionnement facile.

Le banc vertical étendu VT et les pinces spécifiées sont calculés avec précision et conçus avec soin pour garantir que le client obtient les meilleures performances grâce à une structure parfaite, des matériaux de haute qualité et une fabrication soignée.
