Équipement d'essai de Tableau de la vibration 3KN, dispositif trembleur électromagnétique de GV

Table d'essais de vibration électromagnétique à haute accélération pour les tests de sécurité des batteries au lithium

La table d'essais de vibration électromagnétique est largement utilisée dans les industries de la défense, de l'aviation, de l'aérospatiale, des communications, de l'électronique, de l'automobile, des appareils ménagers et autres. Cet équipement est conçu pour découvrir les défauts précoces, simuler les conditions de travail réelles et effectuer des tests de résistance structurelle. Sa large gamme d'applications, ses effets de test remarquables et ses performances fiables en font un outil essentiel pour l'assurance qualité et la validation des produits.

Le système prend en charge les modes d'onde sinusoïdale, FM, balayage, programmable, multiplicateur de fréquence, logarithmique, accélération maximale, modulation d'amplitude et contrôle du temps. Il dispose d'un contrôle informatique complet avec des réglages simples d'accélération fixe et d'amplitude fixe. L'équipement a subi des tests de fonctionnement continu sans défaillance pendant 3 mois, démontrant des performances stables et une qualité fiable.

Paramètres techniques

Poussée sinusoïdale	300 kgf
Poussée aléatoire	300 kgf rms
Poussée d'impact	600 kgf
Plage de fréquences	5–3500 Hz
Déplacement continu	25,4 mm
Vitesse maximale	1,6 m/s
Sortie de l'amplificateur	3,5 kVA
Rapport signal/bruit	>65 dB
Gain IF	≥80
Distorsion harmonique totale (à puissance nominale)	Inférieure à 0,5 % de 0 Hz (0,1 Hz) à 500 Hz ; inférieure à 1,0 % de 500 Hz à 5000 Hz
Réponse en fréquence de l'amplificateur de puissance	0 Hz (0,1 Hz) à 4500 Hz : ±3 dB
Temps moyen entre pannes (MTBF)	>35 000 heures

Caractéristiques du produit

• Le système de suspension flexible et le guidage en ligne droite offrent une forte capacité de charge, d'excellentes performances de guidage et une grande stabilité.
• L'airbag de charge central offre une rigidité statique élevée, une faible rigidité dynamique, une forte capacité de charge et d'excellentes performances dynamiques.
• Le diagnostic d'auto-examen rapide et la protection en chaîne garantissent une sécurité et une fiabilité élevées.
• Le dispositif d'isolation et d'amortissement par airbag élimine le besoin d'une fondation spéciale, reproduit parfaitement les ondes de vibration et réduit la transmission des vibrations.
• Des plateformes d'expansion horizontales et verticales sont disponibles pour différentes applications.
• Compatible avec tous les types de contrôleurs de vibration pour une utilisation simple.

Images du produit

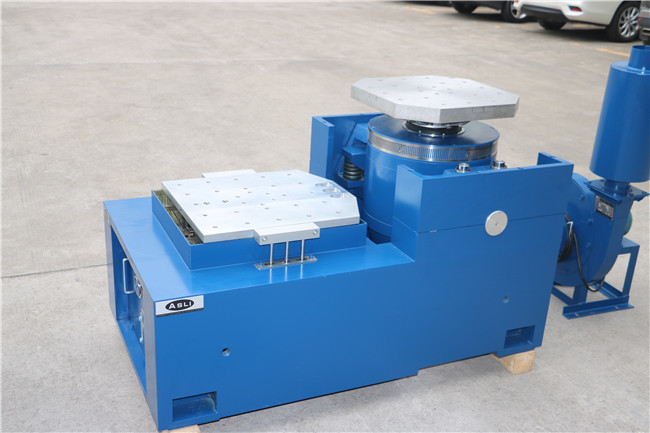

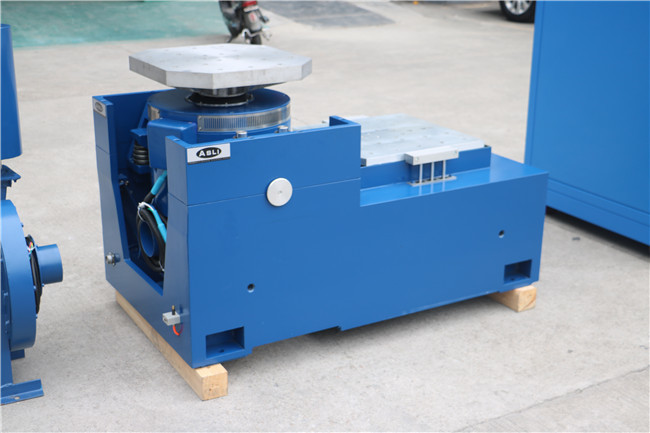

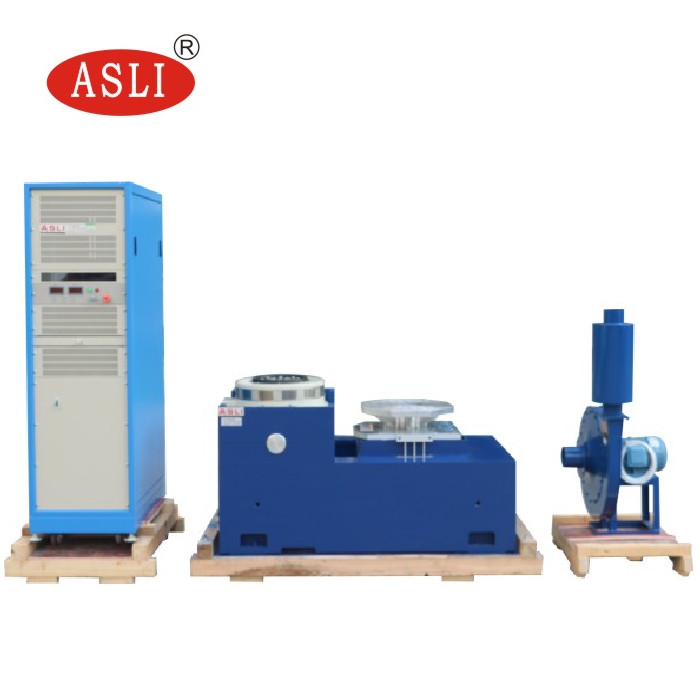

Table d'essais de vibration électromagnétique avec système de contrôle

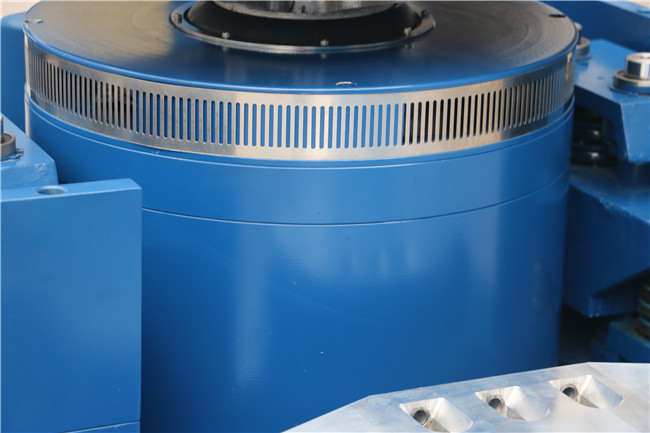

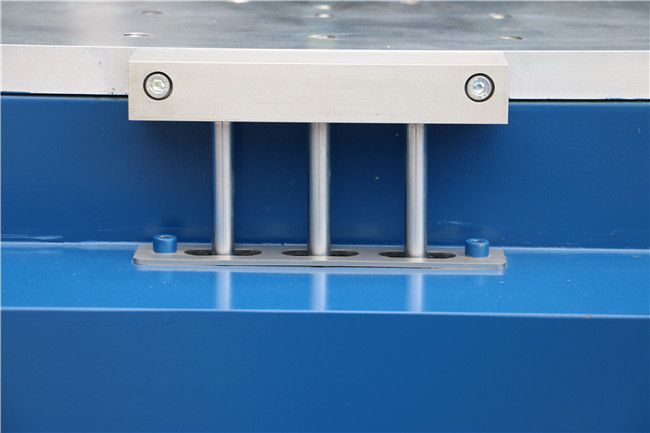

Détail du système d'armature et de guidage du vibreur

FAQ :

Q1 : Qu'est-ce qu'un vibreur électrodynamique ?
RÉ : Un vibreur électrodynamique est un système de test utilisé pour simuler les conditions de vibration que les produits peuvent rencontrer pendant le transport, le fonctionnement ou le service. Il est largement utilisé pour les tests de fiabilité, de durabilité et de qualification.

Q2 : Quels produits peuvent être testés ?
RÉ : Il peut être utilisé pour les composants électroniques, les pièces automobiles, les batteries, les composants aérospatiaux, les produits électriques, les emballages, les équipements de communication et d'autres produits nécessitant des tests de vibration.

Q3 : Quels tests de vibration le vibreur peut-il effectuer ?
RÉ : Selon la configuration du système, il peut effectuer des vibrations sinusoïdales, des vibrations aléatoires, des tests de choc, la recherche de résonance, le balayage de fréquence et d'autres tests de vibration programmables.

Q4 : Quelle est la fréquence de test maximale ?
RÉ : La fréquence maximale dépend du modèle et de la configuration. Différents modèles de vibreurs sont disponibles pour différentes exigences de fréquence. Veuillez fournir votre plage de fréquences requise afin que nous puissions vous recommander un modèle adapté.

Q5 : Comment sélectionner le bon modèle de vibreur ?
RÉ : Les principaux facteurs comprennent :

• Poids maximal de l'échantillon
• Dimensions de l'échantillon
• Direction de vibration requise
• Plage de fréquences
• Accélération maximale
• Déplacement
• Norme de test de vibration requise

Sur la base de ces paramètres, nous pouvons recommander un système de vibreur adapté.

Q6 : Le vibreur peut-il effectuer des vibrations verticales et horizontales ?
RÉ : Oui. Selon la configuration, le système peut être fourni avec une configuration de test verticale, une configuration de test horizontale ou les deux.

Q7 : Peut-il effectuer des tests de vibration aléatoire ?
RÉ : Oui. Un contrôleur de vibration approprié peut être configuré pour les tests de vibration aléatoire, y compris les profils de test basés sur la PSD.

Q8 : Peut-il effectuer des tests de choc ?
RÉ : Oui, à condition que le système de vibreur sélectionné ait une force, un déplacement et une capacité d'accélération suffisants pour le profil de choc requis.

Un vibreur électrodynamique offre plusieurs avantages pour les tests de vibration à haute fréquence :

• Large plage de fréquences : Convient aux tests de vibration à basse et haute fréquence, en particulier pour les composants électroniques et automobiles.
• Haute précision de contrôle : La fréquence, l'accélération, le déplacement, la vitesse et la durée du test peuvent être contrôlés avec précision.
• Réponse rapide : Le système d'entraînement électrodynamique répond rapidement aux signaux de contrôle, ce qui le rend adapté aux tests de vibration par balayage.
• Sortie de vibration stable : Le contrôle en boucle fermée aide à maintenir des niveaux de vibration stables tout au long du test.
• Tests programmables : Les paramètres de test tels que la plage de fréquences, le taux de balayage, l'accélération et le nombre de cycles peuvent être programmés automatiquement.
• Adapté aux tests à haute fréquence : Particulièrement adapté aux PCB/PCBA, à l'électronique automobile, aux capteurs, aux connecteurs, aux batteries et à d'autres composants électroniques.
• Haute automatisation : Les programmes de test peuvent être enregistrés et exécutés automatiquement, améliorant ainsi l'efficacité et la répétabilité des tests.
