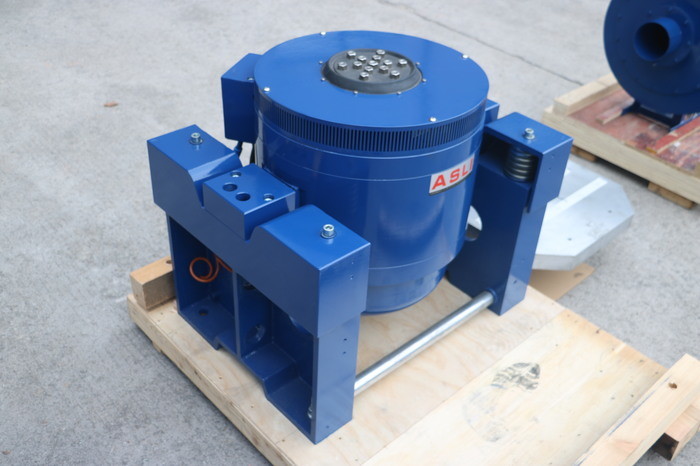

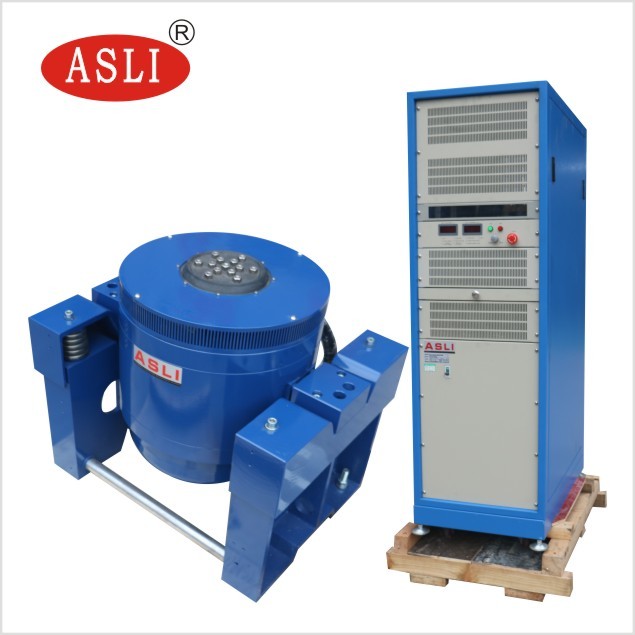

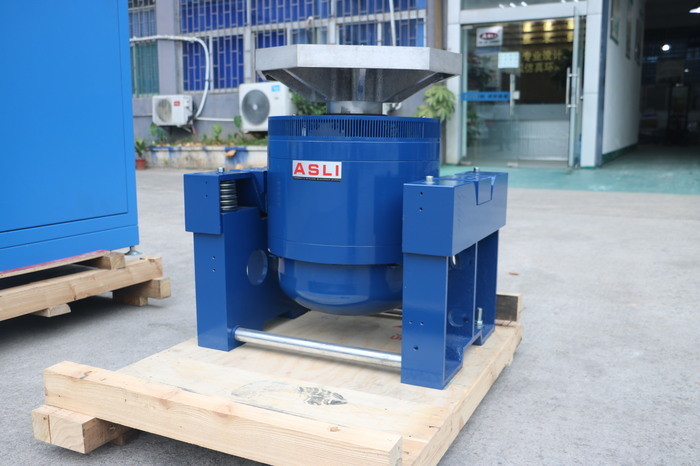

Système de test de vibration de laboratoire JIS D1601 380V pour pièces automobiles

Nous sommes un fabricant de produits de la série de testeurs de vibration électrodynamiques à haute fréquence / testeurs de fatigue par vibration à haute fréquence. Nos systèmes adoptent des technologies modernes avancées, notamment une structure à double circuit magnétique, des cercles d'action de squelette auto-générés, un support aéroporté, des roulements à rouleaux et un guidage linéaire, et une isolation par tourillon. Ces systèmes peuvent effectuer des tests de vibration sinusoïdale sur les axes X, Y, Z et des tests de vibration aléatoire à large bande, ainsi que des tests d'impulsion classiques (demi-sinusoïde, trapézoïdale, onde en dents de scie) et des tests de spectre de réponse aux chocs.

Ces produits sont largement utilisés dans la défense nationale, les armes, l'aviation, l'aérospatiale, les communications, l'électronique, les appareils électriques, les appareils ménagers et d'autres domaines.

1. Squelette de cercle dynamique bien conçu, avec une fréquence de résonance axiale plus élevée.
2. Conception à deux circuits magnétiques avec faible fuite de flux magnétique, structure compacte et rationnelle.
3. Roulements à rouleaux de tige de culbuteur avec une orientation de rigidité du corps composite droite et orientée vers l'importation, offrant une excellente capacité de charge excentrique.
4. Fondation d'isolation par tourillon dédiée à l'utilisation d'hormones, avec une installation mobile pratique.
5. Le système de déplacement de technologie avancée assure une haute fiabilité du cercle dynamique.
6. La nouvelle conception des conduits améliore l'effet de refroidissement.
7. La rigidité statique et la rigidité dynamique du petit ballon de roulement augmentent la capacité de la table vibrante et améliorent les performances à basse fréquence.

1. Force nominale : Force sinusoïdale 3000N ; Force aléatoire 3000N ; Force de choc 6000N
2. Plage de fréquences : 3 Hz à 3500 Hz ; Fréquence fixe, balayage aller-retour, sinusoïdale, aléatoire, choc
3. Mode de balayage de fréquence : Linéaire, logarithmique, balayage aller-retour, fréquence fixe
4. Nombre de balayages de fréquence : 1 à 32767
5. Temps de balayage de fréquence : Fréquence fixe / unique 1 à 3600 minutes ; les courbes de balayage de fréquence peuvent être affichées
6. Accélération max. : 1000 m/s² (sans charge)
7. Vitesse max. : 1,6 m/s
8. Déplacement max. : 25 mm p-p (sans charge), double pic
9. Déplacement d'impact : 25 mm
10. Poids de la bobine mobile : 3,5 kg
11. Directions de vibration : Vertical
12. Onde de vibration : Sinusoïdale, aléatoire, choc
13. Diamètre de la bobine mobile : Φ150 mm
14. Dimension du système de vibration : L750 × H599 × P680 mm
15. Poids du système de vibration : 490 kg

1. La structure à double circuit magnétique assure une haute intensité de champ magnétique et réduit les fuites de flux. Une structure de démagnétisation spéciale peut réduire les fuites de flux à moins de 1 mT.
2. Le ressort en U, les rouleaux et le roulement linéaire offrent une forte résistance à la charge de flexion.
3. Les ressorts pneumatiques sont utilisés pour l'isolation des vibrations. Le système de vibration fonctionne de manière stable même avec une charge lourde, et aucune fondation spéciale n'est requise.
4. Des dispositifs de protection sont fournis pour la surchauffe, la surcharge, la surintensité, la surtension et le surdéplacement du testeur de vibration. Les dispositifs de protection du réseau électrique couvrent la surtension, la sous-tension et le manque de phase. La protection de l'alimentation du variateur comprend la limitation de courant, le démarrage progressif, la surchauffe, le court-circuit et la protection contre les défauts de module.
5. Peut effectuer des tests environnementaux sinusoïdaux, aléatoires et d'impact.
6. Ce système a des exigences minimales en matière de fluctuation de tension — ≤±10% est acceptable.
7. Ce système a des exigences minimales en matière de résistance de mise à la terre — ≤4Ω est acceptable.
8. Haute fiabilité, particulièrement adaptée aux fonctionnements de longue durée.

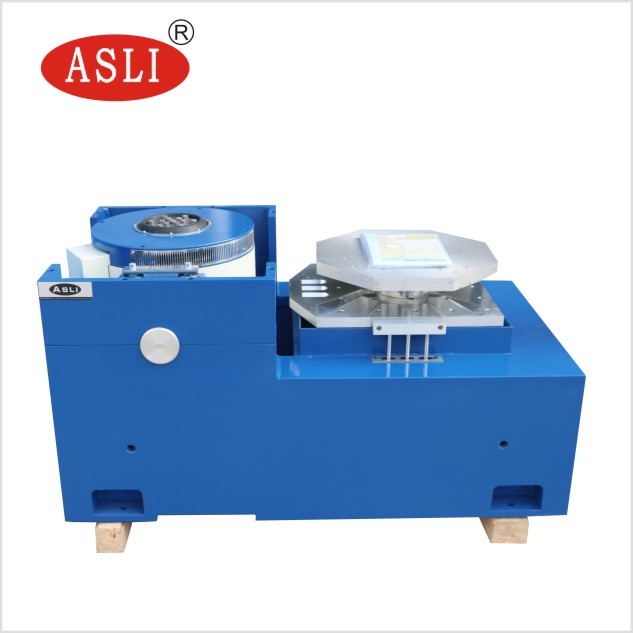

1. Caractéristiques du banc d'extension horizontal
2. Dans un petit banc de charge, une accélération et une fréquence de travail plus élevées sont réalisées, améliorant la capacité de charge et les performances de l'ensemble du banc de la machine.
3. Le banc horizontal et le banc de vibration sont de type intégral, avec une structure parfaite et une installation et un réglage pratiques.

Caractéristiques du banc d'extension vertical

Φ1200

FAQ :
Q1 : Qu'est-ce qu'un secoueur de vibration électrodynamique ?

R : Un secoueur de vibration électrodynamique est un système de test utilisé pour simuler les conditions de vibration que les produits peuvent rencontrer pendant le transport, le fonctionnement ou le service. Il est largement utilisé pour les tests de fiabilité, de durabilité et de qualification.
Q2 : Quels produits peuvent être testés ?

R : Il peut être utilisé pour les composants électroniques, les pièces automobiles, les batteries, les composants aérospatiaux, les produits électriques, les emballages, les équipements de communication et d'autres produits nécessitant des tests de vibration.
Q3 : Quels tests de vibration le secoueur peut-il effectuer ?

R : Selon la configuration du système, il peut effectuer des vibrations sinusoïdales, des vibrations aléatoires, des tests de choc, la recherche de résonance, le balayage de fréquence et d'autres tests de vibration programmables.
Q4 : Quelle est la fréquence de test maximale ?

R : La fréquence maximale dépend du modèle et de la configuration. Différents modèles de secoueurs sont disponibles pour différentes exigences de fréquence. Veuillez fournir la plage de fréquences requise afin que nous puissions recommander un modèle approprié.
Q5 : Comment sélectionner le bon modèle de secoueur ?

• R : Les principaux facteurs comprennent :
• Poids maximal de l'échantillon
• Dimensions de l'échantillon
• Direction de vibration requise
• Plage de fréquences
• Accélération maximale
• Déplacement

Norme de test de vibration requise

Sur la base de ces paramètres, nous pouvons recommander un système de secoueur approprié.
Q6 : Le secoueur peut-il effectuer des vibrations verticales et horizontales ?

R : Oui. Selon la configuration, le système peut être fourni avec une configuration de test verticale, une configuration de test horizontale ou les deux.
Q7 : Peut-il effectuer des tests de vibration aléatoire ?

R : Oui. Un contrôleur de vibration approprié peut être configuré pour les tests de vibration aléatoire, y compris les profils de test basés sur la PSD.
Q8 : Peut-il effectuer des tests de choc ?

R : Oui, à condition que le système de secoueur sélectionné ait une force, un déplacement et une capacité d'accélération suffisants pour le profil de choc requis.

• Un secoueur de vibration électrodynamique offre plusieurs avantages pour les tests de vibration à haute fréquence :
• Large plage de fréquences : Convient aux tests de vibration à basse et haute fréquence, en particulier pour les composants électroniques et automobiles.
• Haute précision de contrôle : La fréquence, l'accélération, le déplacement, la vitesse et la durée du test peuvent être contrôlés avec précision.
• Réponse rapide : Le système d'entraînement électrodynamique répond rapidement aux signaux de commande, ce qui le rend adapté aux tests de vibration par balayage.
• Sortie de vibration stable : Le contrôle en boucle fermée aide à maintenir des niveaux de vibration stables tout au long du test.
• Tests programmables : Les paramètres de test tels que la plage de fréquences, la vitesse de balayage, l'accélération et le nombre de cycles peuvent être programmés automatiquement.
• Convient aux tests à haute fréquence : Particulièrement adapté aux PCB/PCBA, à l'électronique automobile, aux capteurs, aux connecteurs, aux batteries et à d'autres composants électroniques.
