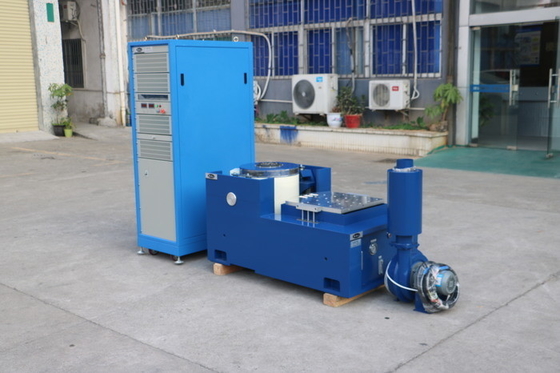

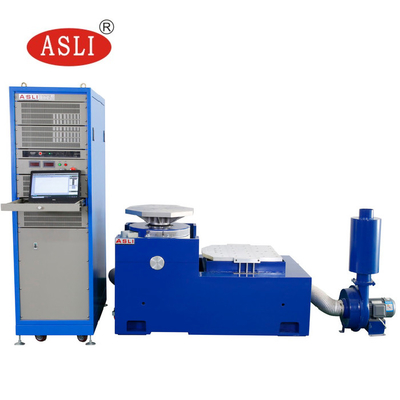

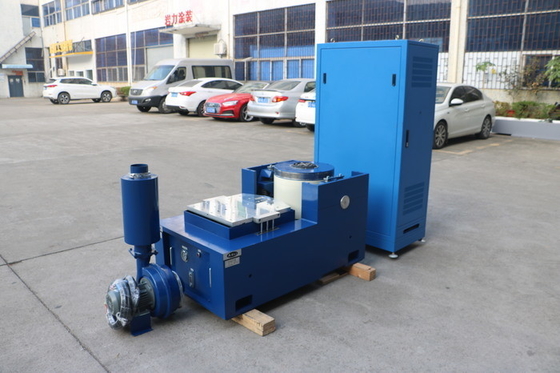

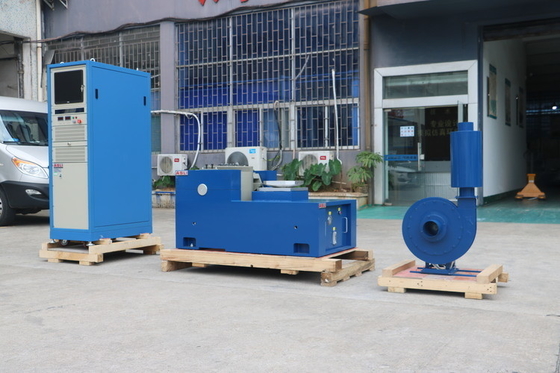

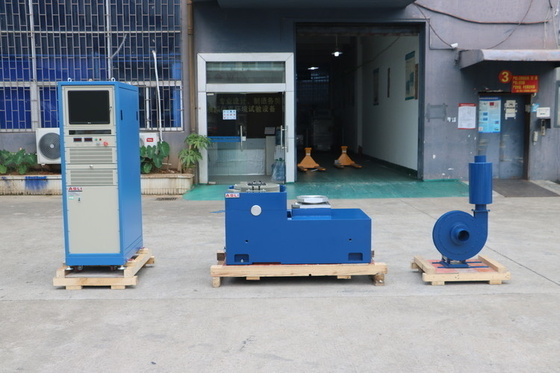

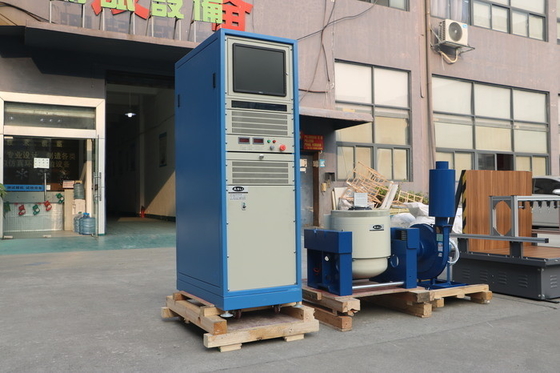

ES-3 Machine d'essai électrodynamique de vibration pour les essais de vibration des modules de batteries lithium-ion
Détails du produit
| Norme d'essai: | UN38.3, IEC62133, JIS D 1601, MIL-STD-810G | Application: | modules de batterie de Li-ion |
|---|---|---|---|
| Pouvoir: | Électronique | direction des vibrations: | X, Y, Z gyroscopique |
| Vibration: | 3 axes | force vibratoire: | Personnalisé |
| Taille du tableau: | Personnalisé | Charge maximale: | 750 kg |
| Mettre en évidence |
Machine d'essai de vibration IEC62133,Machine d'essai de vibration de modules de batterie,Li Ion Battery Electrodynamic Vibration Shaker |
||
Description du produit
Notre vibrateur répond pleinement aux exigences de l'UN38.3, IEC62133, JIS D 1601 et MIL-STD-810G.
La machine d'essai des vibrations des pièces automobiles JIS D 1601 adopte une structure de circuit double magnétique, des cercles d'action de squelette auto-générés, des supports aériens et des roulements à rouleaux, un guidage linéaire,et l'isolation de trunnion technologie moderne avancéeIl peut effectuer des tests de vibration sinusoïdale à trois axes X, Y, Z et des tests de vibration aléatoire à large bande, ainsi que des tests classiques (semi-sinus, trapézoïdal,Tests de spectre de réponse à la pulsation et au choc.
Non seulement limité aux pièces automobiles, mais aussi largement utilisé dans les domaines de la défense nationale, de l'armement, de l'aviation, des vols spatiaux, des communications, de l'électronique, des appareils électriques, des transports,et appareils ménagers.
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Plage de fréquences (Hz) | Accélération nominale (m/s2) | Vitesse nominale (m/s) | Décalage nominal (p-p) mm | Chargement maximal (kg) | Résistance à l'écoulement | Dimension de la bobine en mouvement (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ 150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| Le numéro ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| Le numéro ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| Le numéro ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Le numéro ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| Le numéro ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50, sous réserve de l'accord | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
- La manche des pieds du corps de table doit être fixée aussi loin que possible.
- Lorsque l'alimentation électrique est allumée, la ligne de sortie ne doit pas être débranchée.
- Placez le niveau le plus précisément possible.
- Les composants peuvent être modifiés, mais la ligne ne doit pas être modifiée ou déconnectée de la connexion.
- Le corps du tableau ne doit pas être réorganisé en tout ou en partie; seuls les éléments individuels peuvent être remplacés conformément aux spécifications et avec le mot de passe de confirmation d'origine.
- Un squelette de cercle dynamique bien conçu, avec une fréquence de résonance axiale de niveau supérieur.
- Deux circuits magnétiques, faible fuite de flux magnétique, structure compacte et rationnelle.
- Les roulements à rouleaux à barres roulantes sont droits et orientés vers l'importation, orientation de la rigidité du corps composite, capacité de charge excentrique.
- Fondation d'isolation Trunnion dédiée à l'utilisation d'hormones, mobile et installation pratique.
- Système de déplacement de technologie avancée pour assurer une fiabilité élevée du cercle dynamique.
- La nouvelle conception des conduits améliore l'effet de refroidissement.
- Rigidité statique et rigidité dynamique du petit ballon support, augmentant la capacité de support de la table de vibration et améliorant les performances à basse fréquence.
