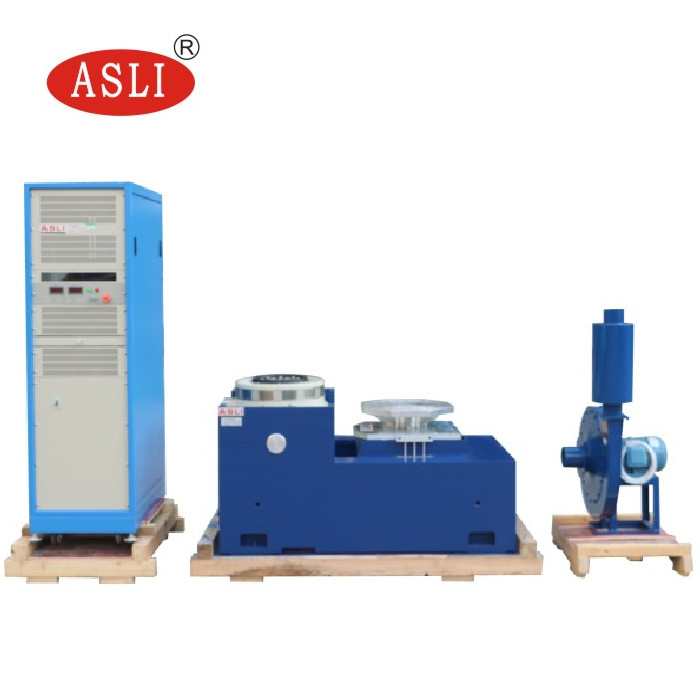

Employez le CE dynamique à haute fréquence amical de Shaker System de vibration diplômée
Détails du produit
| force sinusoïdale: | 3000N | Vitesse: | 1,6 m/s |
|---|---|---|---|
| direction des vibrations: | Verticale+Horizontale | Accélération: | 100g |
| Fréquence: | 3 ~ 3500HZ | Pouvoir: | 380 V triphasé |
| Déplacement: | 25mm | Application: | batterie, menée |
| Mettre en évidence |
Vibration diplôméee par CE Shaker System,Vibration dynamique Shaker System,dispositif trembleur électrodynamique de vibration du sinus 3000N |
||
Description du produit
Nous sommes un fabricant de produits de la série Electrodynamic High Frequency Vibration Tester / High Frequency Vibration Fatigue Tester.Nos systèmes adoptent des technologies modernes avancées, y compris la "structure de double circuit magnétique"Ces technologies permettent d'effectuer des opérations X, Y,Z essais de vibration sinusoïdale à trois axes et essais de vibration aléatoire à large bande, ainsi que des tests de pulsation classiques (half-sinus, trapézoïdal, ondes de dent de scie) et des tests de spectre de réponse aux chocs.
Ces produits sont largement utilisés dans la défense nationale, les armes, l'aviation, l'aérospatiale, les communications, l'électronique, les appareils électriques, les appareils ménagers et d'autres domaines.
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Plage de fréquences (Hz) | Accélération nominale (m/s2) | Vitesse nominale (m/s) | Décalage nominal (p-p) mm | Chargement maximal (kg) | Résistance à l'écoulement | Dimension de la bobine en mouvement (mm) |
|---|---|---|---|---|---|---|---|---|---|
| Le numéro ES-1 | 1000 | 1000 | 3 ¢3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ 150 |
| ES-2 | 2000 | 2000 | 3 ¢3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ 150 |
| ES-2a | 2000 | 2000 | 3 ¢3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ 150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| Le numéro ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| Le numéro ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| Le numéro ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Le numéro ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| Le numéro ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50, sous réserve de l'accord | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Le numéro ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| Le numéro ES-100 | 100000 | 100000 | 3 ¢ 2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| Le numéro ES-120 | 120000 | 120000 | 3 ¢ 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| Le numéro ES-160 | 160000 | 160000 | 3 ¢ 2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| Le numéro ES-350 | 350000 | 350000 | 3 ¢1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Un squelette de cercle dynamique bien conçu, avec une fréquence de résonance axiale de niveau supérieur.
- Deux circuits magnétiques, faible fuite de flux magnétique, structure compacte et rationnelle.
- Les roulements à rouleaux Rocker Rod avec une rigidité de corps composite droite et orientée vers l'importation, offrant une excellente capacité de charge excentrique.
- Fondation d'isolation Trunnion dédiée à l'utilisation d'hormones, avec installation mobile pratique.
- Le système de déplacement de technologie avancée assure une grande fiabilité du cercle dynamique.
- La nouvelle conception des conduits améliore l'effet de refroidissement.
- Rigidité statique et rigidité dynamique du petit ballon supportant, augmentant la capacité de la table de vibration et améliorant les performances à basse fréquence.
- Dans un petit banc de chargement pour réaliser une accélération et une fréquence de travail plus élevées, améliorant la capacité de chargement et les performances de l'ensemble du banc de machines.
- Le banc horizontal et le banc de vibration sont de type intégral, avec une structure parfaite et une installation et un réglage pratiques.
- Piste de pression statique, en forme de V, résistante à la pente et à la charge de biais, pompe à huile intégrée, bonne structure et fonctionnement facile.
| Modèle | Taille du banc (mm) | Plage de fréquences (Hz) | Poids des pièces mobiles (kg) |
|---|---|---|---|
| L'exemption est accordée à l'État membre. | 300 × 300 × 22 300 × 300 × 26 300 × 300 × 30 | 5 ¢ 1000 5 ¢1500 5 ¢ 2000 | 6.6 7.8 9.0 |
| L'aide à l'éducation | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 | 5 ¢ 1000 5'1400 5 ¢ 2000 | 11.2 13.2 16.0 |
| L'équipement de base | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 | 5 ¢ 1000 5 ¢1500 5 ¢ 2000 | 19.3 23.1 27.0 |
| L'exemplaire est le suivant: | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 | 5 ¢ 1000 5 ¢1200 5 ¢ 2000 | 27.5 33.0 45 |
| L'exemption est accordée à l'État membre. | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 | 5 ¢ 800 5 ¢ 1000 5 ¢1500 | 36.8 44.2 52 |
| L'exemption est accordée à l'État membre. | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 | 5 ¢ 1000 5 ¢1500 5 ¢ 2000 | 57.7 76.9 86.5 |
| LT1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 | 5 ¢ 1000 5 ¢1300 5 ¢1500 | 89.1 118.8 147 |
| LT1212 | 1200 × 1200 × 30 Pour les appareils électroniques Pour les appareils électroniques | 5 ¢ 800 5 ¢ 1100 5'1400 | 126 168 210 |
Les pinces verticales VT et les pinces spécifiées sont calculées avec précision et conçues avec soin pour que le client obtienne les meilleures performances selon une structure parfaite.matériau de haute qualité, et de la main d'œuvre.
| Modèle | Poids (kg) | Fréquence maximale (Hz) | Taille du banc |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| Les États membres doivent fournir les informations suivantes: | 15 | 2000 | 300 × 300 |
| Le nombre de points de contrôle | 22 | 1500 | 400 × 400 |
| Les États membres doivent fournir les informations suivantes: | 30 | 500 | 500 × 500 |
| Le nombre de personnes concernées | 58 | 350 | 600 × 600 |
| Les États membres doivent: | 140 | 350 | 800 × 800 |
| VT1010 | 180 | 350 | 1000 × 1000 |
| Le numéro de téléphone: | 250 | 350 | 1200×1200 |
| VT1212 (banque ronde) | 220 | 350 | Φ1200 |
Si vous avez des questions sur le système de vibration dynamique à haute fréquence agréé CE, n'hésitez pas à nous contacter.
