300kg.f équipement de test de vibration de la norme ANSI C 136,31 avec le Tableau de glissement
Product Details
| Assistance personnalisée: | Fabricant d'équipement d'origine (FEO) | Marque: | ASLI |
|---|---|---|---|
| Lieu d'origine: | Guangdong, Chine | Le pouvoir: | Numéro de téléphone |
| certificat: | La norme ISO 9001 déclare:2008 | Matériau d'emballage: | Étui en bois poly |
| Vibration: | 3 Axe | Force de vibration: | Personnalisé |
| Taille de la table: | Personnalisé | Charge maximale: | 100 kg ou plus |
| Mettre en évidence |
Équipement de test de vibration de la norme ANSI C 136,31,équipement de test de la vibration 300kg.f |
||
Product Description

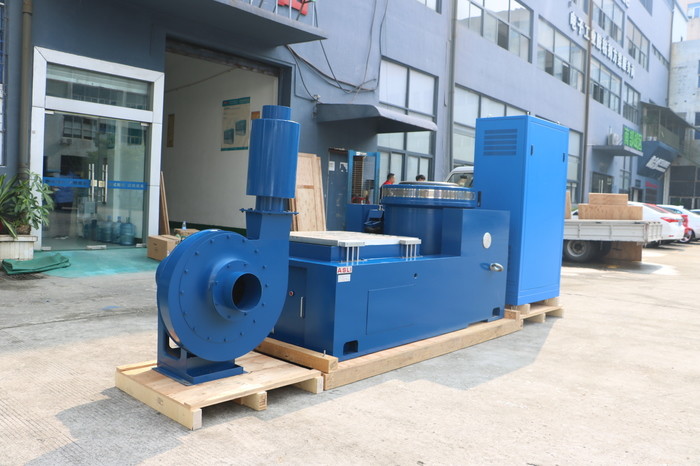

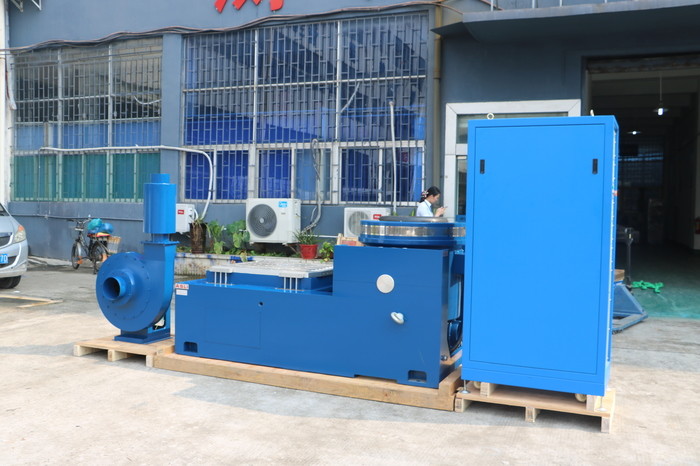

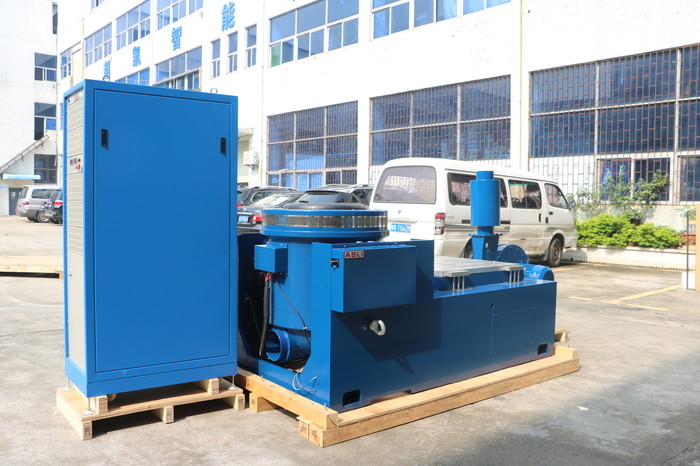

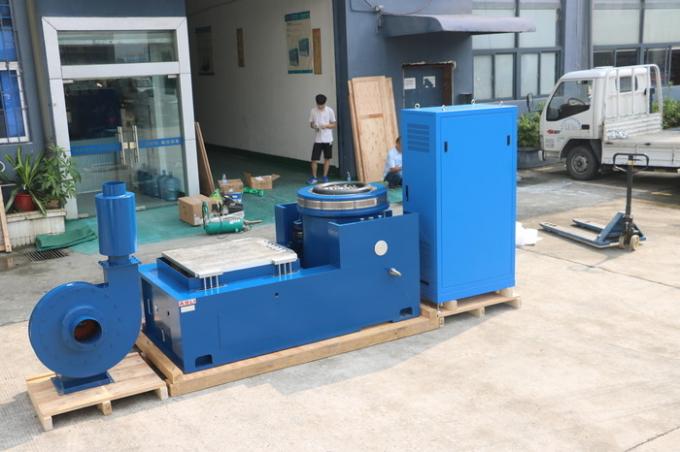

Le300 kgf ANSI C 136.31 Équipement d'essai de vibration avec table coulissanteest une machine de test de vibration de luminaire personnalisée conçue pour les protocoles d'essai ISTA 3F et MIL-STD 202. Elle est conçue pour les environnements éducatifs, de recherche et de laboratoire,fournir une simulation précise et fiable des vibrations pour un large éventail d'applications.
Utilisant une structure de circuit double magnétique, des cercles d'action de squelette auto-générés, un support aérien, des roulements à rouleaux, un guidage linéaire et une technologie d'isolation de trunnion, ce système effectue X, Y,les essais de vibration sinusoïdale à trois axes et Z, les essais de vibration aléatoire à large bande et les essais d'impulsion classiques (ondes semi-sinus, trapézoïdes, dent de scie) ainsi que les essais du spectre de réponse aux chocs.Ces capacités le rendent largement applicable dans la défense nationale., l'armement, l'aviation, l'aérospatiale, les communications, l'électronique, les appareils électriques et les appareils ménagers.
| Modèle | ES-3 |
|---|---|
| Poussée sinusoïdale | 300 kgf ou plus |
| Poussée aléatoire | 300 kgf ou plus |
| Poussée d'impact | 600 kgf. Je vous en prie. |
| Plage de fréquences | 2 ¢2500 Hz |
| Les déplacements se poursuivent | 25 mm |
| Déplacement d'impact | 25 mm |
| Vitesse maximale | 10,8 m/s |
| Accélération maximale | 981 m/s2 |

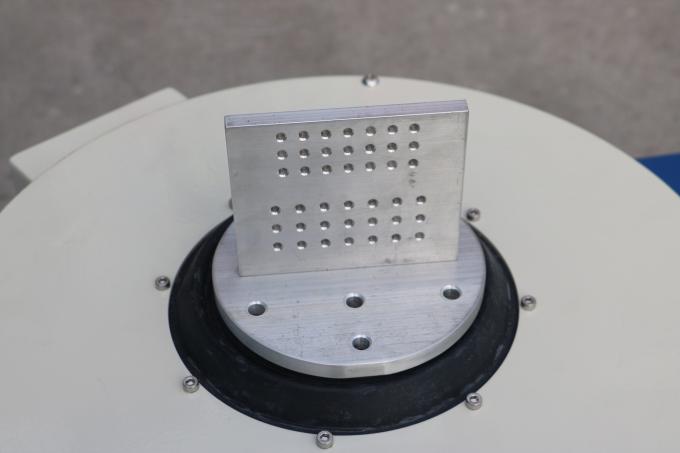

| Diamètre de la bobine en mouvement | Φ150 mm |
| Moment excentrique autorisé | > 196 N·m |
| Points de connexion de charge | 6 points |
| Masse équivalente des pièces mobiles | 3 kilos |
| Taille de vis du comptoir (norme) | M8 |
| Tableau de mise en page de vis (diamètre, circonférence) | 8 sur 100 mm, 8 sur 200 mm. |
| Fréquence d'isolation axiale | 3 Hz |
| Charge maximale | 120 kg ou plus |
| Fuite de flux magnétique | < 1 mT |
| Dimensions (sans emballage) (L × W × H) | 730 mm × 550 mm × 650 mm |
| Poids de la table de vibration | 450 kg ou plus |
- Un squelette de cercle dynamique bien conçu avec une fréquence de résonance axiale de niveau supérieur.
- La conception de deux circuits magnétiques assure une faible fuite de flux magnétique, une structure compacte et une disposition rationnelle.
- Les roulements à rouleaux à barres roulantes avec orientation de rigidité du corps composite droit et orienté vers l'importation pour une excellente capacité de charge excentrique.
- Fondation d'isolation Trunnion dédiée à l'utilisation d'hormones, avec commodité mobile pour l'installation.
- Le système de déplacement de technologie avancée assure une grande fiabilité du cercle dynamique.
- La nouvelle conception des conduits améliore l'effet de refroidissement.
- La rigidité statique et la rigidité dynamique du petit ballon de roulement augmentent la capacité de roulement de la table de vibration et améliorent les performances à basse fréquence.

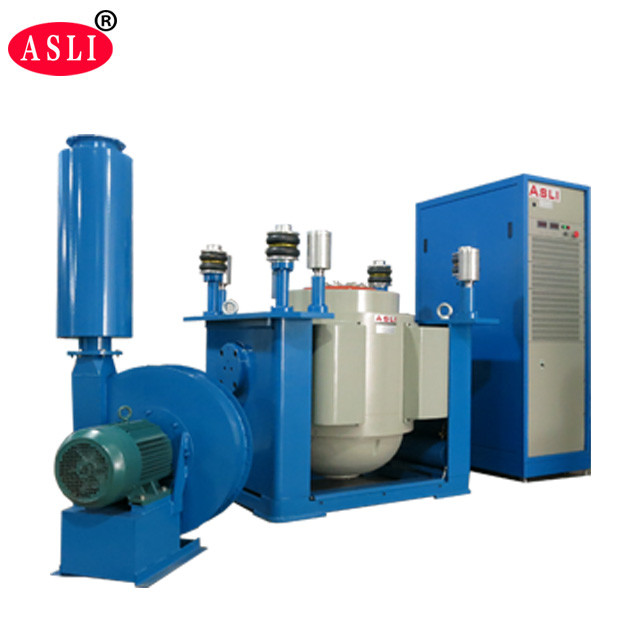

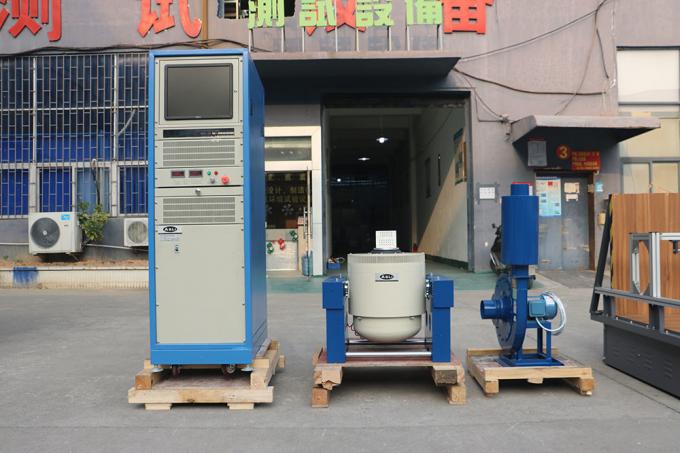

La machine d'essai des vibrations électromagnétiques à haute fréquence est composée des composants suivants:
- Banque d'essai de vibration
- Amplificateur de puissance
- Ventilateur de refroidissement
- La table à glissière.
- L'élargisseur vertical
- Dans un petit banc de chargement, une accélération et une fréquence de travail plus élevées sont réalisées, améliorant la capacité de chargement et les performances de l'ensemble du banc de machines.
- Le banc horizontal et le banc de vibration sont un type intégral avec une structure parfaite, offrant une commodité d'installation et de réglage.
- Piste à pression statique, en forme de V, résistante à la pente et à la charge de biais.
- Pompe à huile intégrée pour une bonne structure et un fonctionnement facile.
Les pinces de banc vertical VT et les pinces spécifiées sont calculées avec précision et conçues avec soin pour garantir au client les meilleures performances selon des spécifications parfaites.
Product Highlights
L'équipement de test de vibrations ASLI ES-3 fournit une poussée sinusoïdale/aléatoire de 300 kgf, 2-2 500 Hz, des tests sur 3 axes avec table coulissante. Certifié ISO 9001, personnalisation OEM disponible. Idéal pour la défense, l'aérospatiale, l'électronique. Charge maximale 120 kg, conception compacte.
