Épreuve de vibration à haute fréquence ES-30.pdf
Le système d'échantillonnage est basé sur les données de l'échantillon.

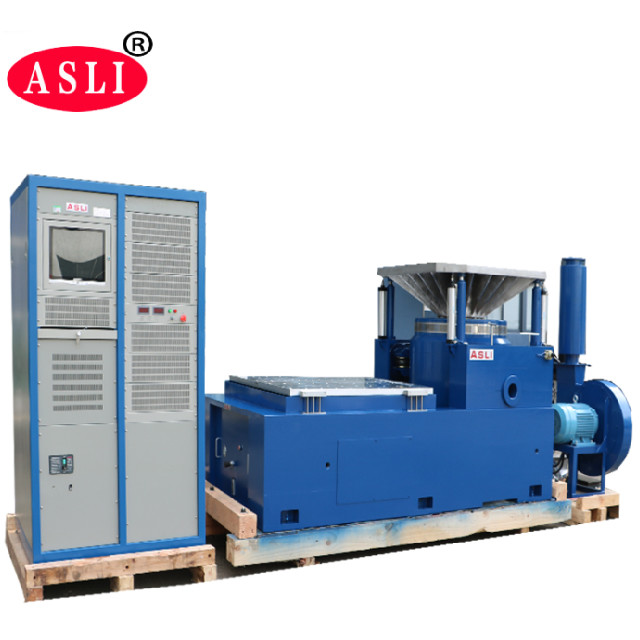

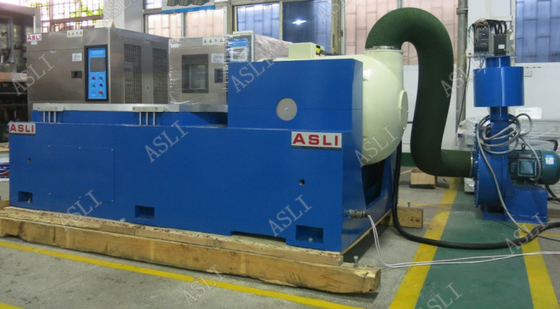

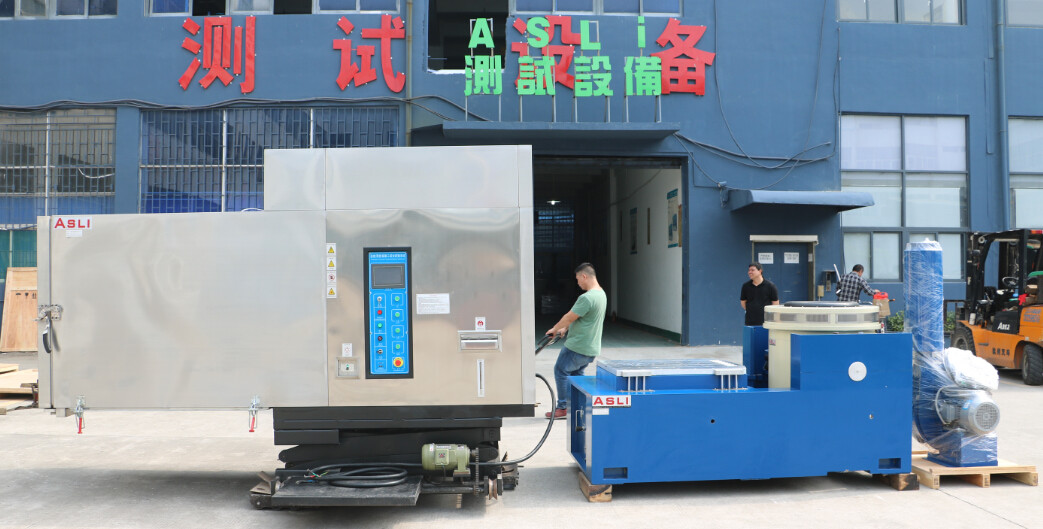

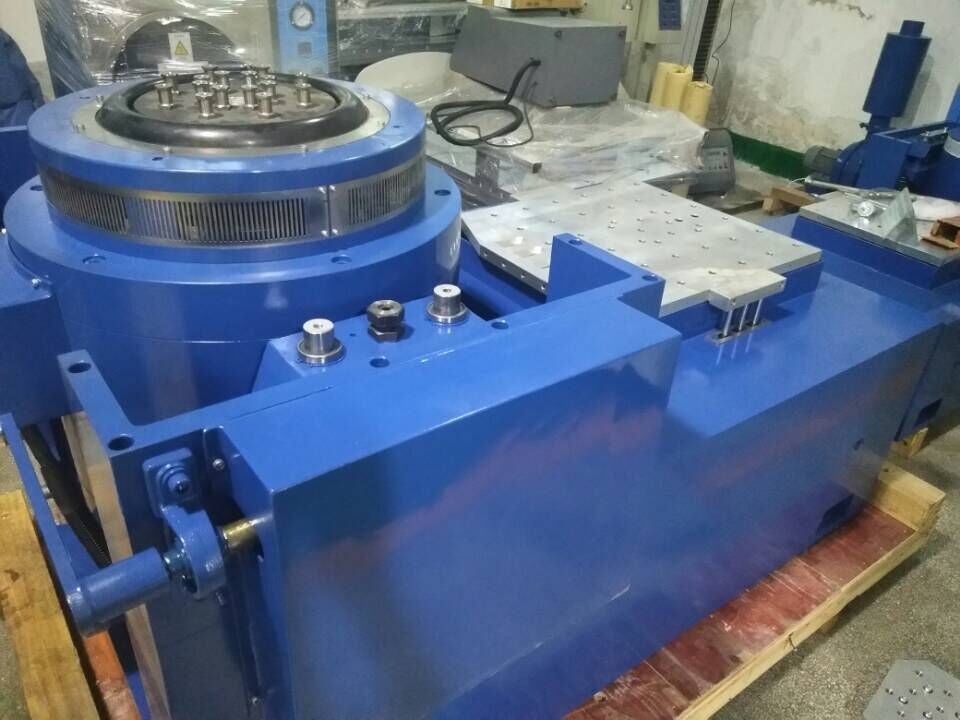

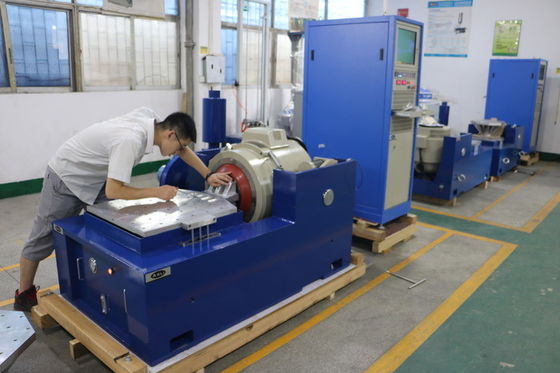

Fonction sinusoïdale et de choc aléatoire Système électrodynamique de secouage par vibrationest largement utilisé dans les domaines de la défense, de l'aviation, de l'aérospatiale, des communications, de l'électronique, de l'automobile, des appareils électroménagers et d'autres industries.simulation de la condition de travail réelle et test de résistance de la structure, l'application du produit est large, la largeur d'application est évidente, l'effet de test est remarquable et fiable.accélération maximale, modulation de l'amplitude, contrôle du temps, contrôle informatique à pleine fonction, accélération fixe simple/amplitude fixe.qualité fiable.
| Spécifications du shaker à vibrations | ||
| Période de pointe (Pk) | La valeur maximale de l'équipement doit être égale ou supérieure à 5000 kg.f. | |
| Résultats aléatoires | Pour les véhicules à moteur à combustion | |
| Choc (Pk) | Le débit maximal de 100KN est de 10000Kg.f @ 6 ms | |
| Fréquence utilisable | 1 ¢ 2500 Hz | |
| Le déplacement maximal (p-p) | 100 mm (4 pouces), 76 mm (3 pouces) en continu | |
| Max. vitesse | 2 m/s | |
| Accélération maximale | Le niveau de charge doit être supérieur ou égal à 100 g.2), au hasard 62g ((600 m/s2) | |
| Soutien à la charge verticale | 500 kg ou plus | |
|
Suspension du corps naturelle Fréquence (axe de poussée) |
Moins de 2,5 Hz | |
| Diamètre de l'armure | F440 mm | |
| Poids de l'armure | 59 kg | |
|
Résonance fondamentale Fréquence (tableau nu) |
2,400 Hz (nom.) +/- 5% | |
|
Accrochage de charge Points (norme) |
16 M10 en acier inoxydable | |
| Densité du flux de fuite | < 10 gauss | |
| Dimensions du shaker | Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | |
| Poids du shaker | Environ 4 600 kg. | |
| Besoin d'air comprimé | 0.6 Mpa | |
Plus de spécifications
| Nom | Bateau de test de vibration pour automobile EN50604 CEI62133 UN38.3 | ||||||||
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Plage de fréquences (Hz) | Accélération nominale (m/s2) | Vitesse nominale ((m/s) | Déplacement nominal (p-p) mm | Chargement maximal (kg) | coil en mouvement (Kg) | Dimension de la bobine en mouvement (mm) |
| ES-6 | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| Le numéro ES-6a | 6000 | 6000 | 3 à 3500. | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| Le numéro ES-10 | 10000 | 10000 | 3 à 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| Le numéro ES-20 | 20000 | 20000 | 3 à 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Le numéro ES-30 | 30000 | 30000 | 3 à 2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| Le numéro ES-40 | 40000 | 40000 | 3 à 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50, sous réserve de l'accord | 50000 | 50000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Le numéro ES-60 | 60000 | 60000 | 3 à 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| Le numéro ES-100 | 100000 | 100000 | 3 à 2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
