Équipement de test de Tableau de vibration d'ASTM 3500hz pour l'essai de batterie
Product Details
| Standard: | MIL, CEI, ASTM | Application: | Batterie |
|---|---|---|---|
| Usage: | essai de vibration | Fréquence: | 3500 Hz |
| Vitesse: | 1,8 m/s | direction des vibrations: | Vibrations horizontales verticales |
| Mettre en évidence |
Tableau des vibrations ASTM 3500 Hz,équipement d'essai des vibrations des batteries,Équipement de test de table de vibration |
||
Product Description

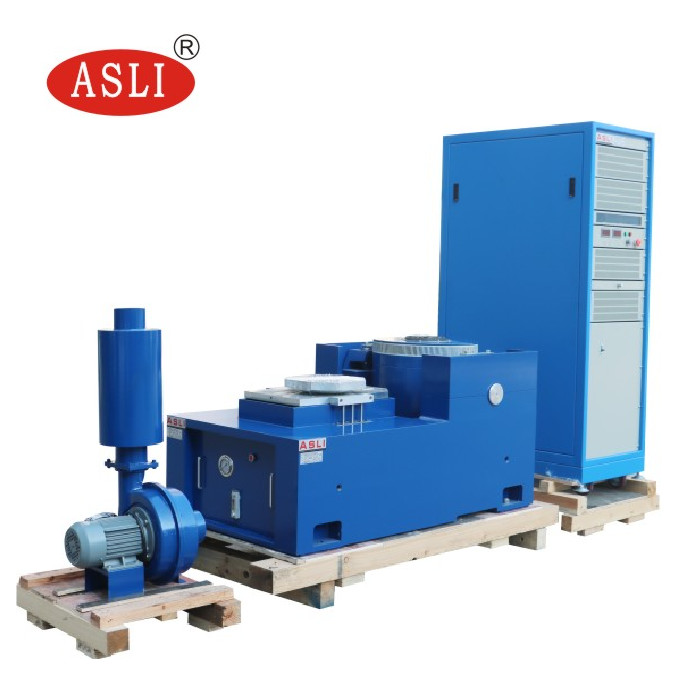

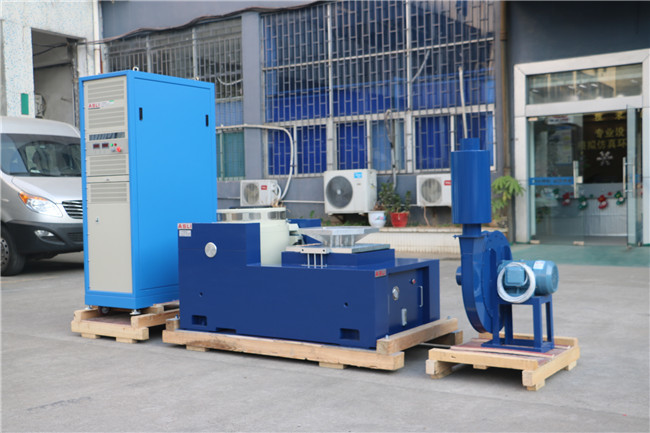

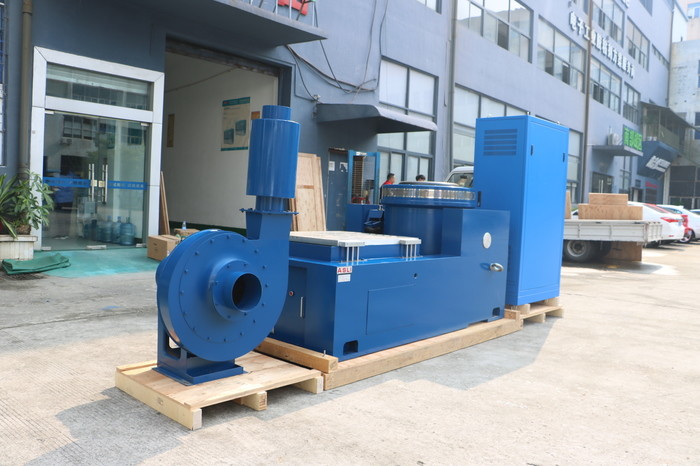

L'équipement de test de table vibrante de simulation de transport à 3500 Hz ASTM est un système de simulation de transport de haute précision conçu spécifiquement pour les tests de batteries. Il fournit des profils de vibration fiables et répétables pour évaluer la durabilité et l'intégrité structurelle des cellules, modules et packs de batteries dans des conditions de transport réelles.
Pour des spécifications techniques détaillées, veuillez vous référer au Manuel du testeur de vibration ES-3A.
Cet équipement est conforme aux normes de test internationales suivantes :
- JIS — Normes industrielles japonaises
- UL — Underwriters Laboratories
- DIN — Institut allemand de normalisation
- ISO — Organisation internationale de normalisation
- BS — Normes britanniques
- MIL — Normes militaires
- IEC — Commission électrotechnique internationale
- ASTM — American Society for Testing and Materials
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Plage de fréquences (Hz) | Accélération nominale (m/s²) | Vitesse nominale (m/s) | Déplacement nominal (p-p) mm | Charge max. (Kg) | Bobine mobile (Kg) | Dimension de la bobine mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1,6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1,8 | 51 | 1100 | 90 | Φ500 |
| Modèle | Taille du banc (mm) | Plage de fréquences (Hz) | Poids des pièces mobiles (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5–1000 5–1500 5–2000 | 6,6 7,8 9,0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5–1000 5–1400 5–2000 | 11,2 13,2 16,0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5–1000 5–1500 5–2000 | 19,3 23,1 27,0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5–1000 5–1200 5–2000 | 27,5 33,0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5–800 5–1000 5–1500 | 36,8 44,2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5–1000 5–1500 5–2000 | 57,7 76,9 86,5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5–1000 5–1300 5–1500 | 89,1 118,8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5–800 5–1100 5–1400 | 126 168 210 |

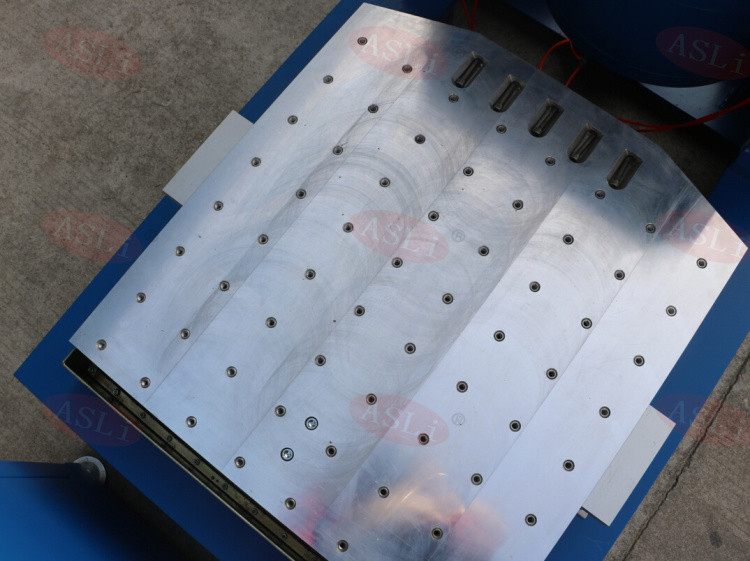

- Le petit banc de chargement permet une accélération et une fréquence de travail plus élevées, améliorant la capacité de chargement et les performances globales du banc de machine complet.

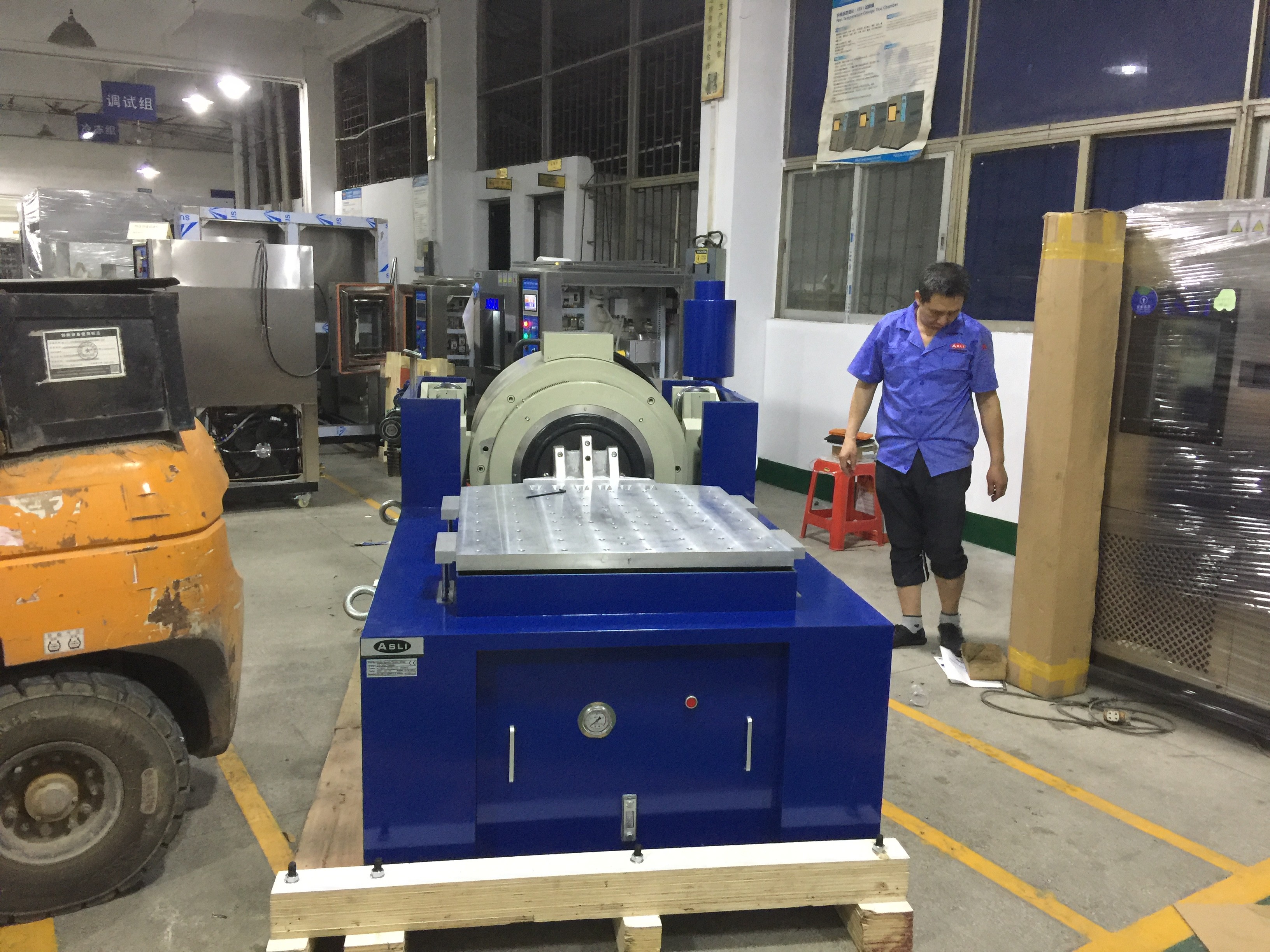

- Le banc horizontal et le banc de vibration sont intégrés en une seule unité avec une structure robuste, offrant une installation et un réglage pratiques.
- La piste de pression statique avec une conception en V offre des capacités de résistance à la pente et de résistance au chargement biaisé.
- La pompe à huile intégrée assure une structure bien organisée et une utilisation facile.
Équipement de test de table vibrante de simulation de transport de haute précision pour les tests de batteries.
Product Highlights
Table vibrante ASTM 3500 Hz pour les tests de batteries. Conforme aux normes MIL, CEI, ASTM. Caractéristiques vibration verticale/horizontale, vitesse de 1,8 m/s, haute précision, conception durable. Idéal pour la simulation de transport, avec des options personnalisées disponibles.
