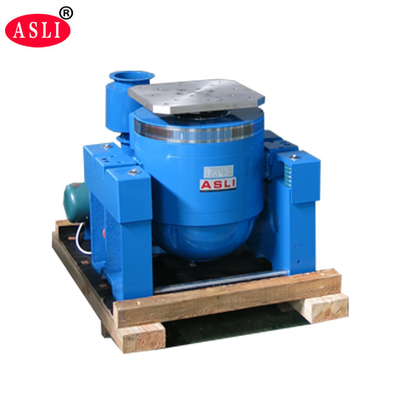

350000N Shaker System électrodynamique, équipement de laboratoire de la vibration IEC62133
Product Details
| Plage de fréquences ((HZ) :: | 3 à 3500. | Accélération nominale (m/s2): 0 à 1000: | 0 à 1000 |
|---|---|---|---|
| Force sinusoïdale:: | 1000 à 350000 | Charge maximale:: | 70 à 4500 kg |
| En bougeant la bobine:: | 2.5 à 300 kg | Dimension de la bobine en mouvement:: | Pour les véhicules à moteur à combustion |
| direction des vibrations: | vibration verticale ou x, y, z | ||
| Mettre en évidence |
Système de secoueur électrodynamique 350000N,équipement de laboratoire de vibration IEC 62133,secoueur à vibration à haute fréquence |
||
Product Description

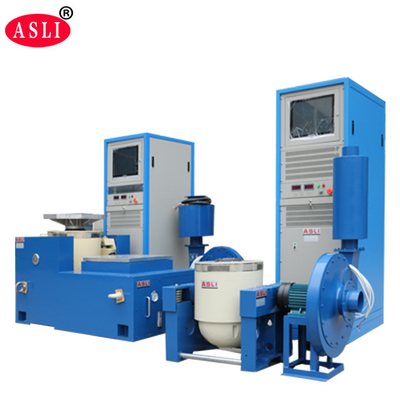

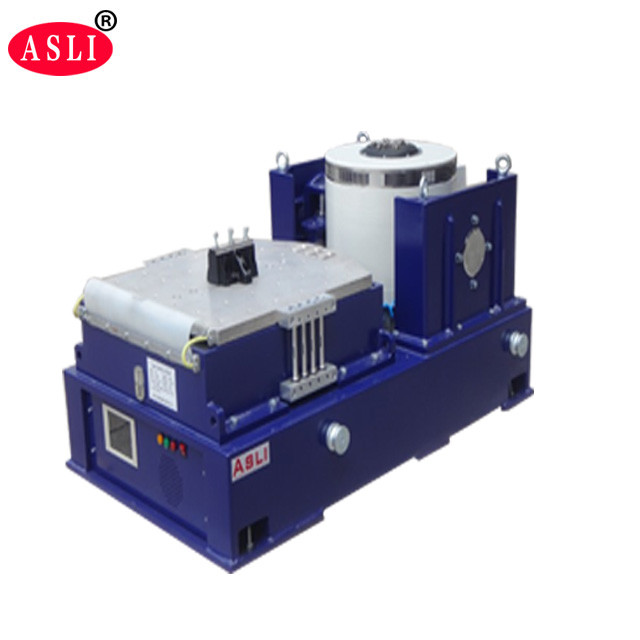

Nous sommes un fabricant de la série ES-20 Digital Electrodynamics Type Vibration Tester et High Frequency Vibration Test Machine. Ces produits adoptent des technologies modernes avancées, notamment une structure à double circuit magnétique, des cercles d'action de squelette auto-générés, un support aéroporté, des roulements à rouleaux et un guidage linéaire, ainsi qu'une isolation par tourillon. Ils sont capables de réaliser des tests de vibration sinusoïdale sur trois axes X, Y, Z et des tests de vibration aléatoire à large bande, ainsi que des tests d'impulsion classiques (demi-sinus, trapézoïdale, onde en dents de scie) et des tests de spectre de réponse aux chocs.
Ces produits sont largement utilisés dans la défense nationale, les armes, l'aviation, l'aérospatiale, les communications, l'électronique, les appareils électriques, les appareils ménagers et d'autres domaines.
| Modèle | Force Sinusoïdale Nominale (N) | Force Aléatoire Nominale (N) | Gamme de Fréquence (Hz) | Accélération Nominale (m/s²) | Vitesse Nominale (m/s) | Déplacement Nominal (p-p) mm | Charge Maximale (Kg) | Bobine Mobile (Kg) | Dimension de la Bobine Mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Squelette de cercle dynamique bien conçu, avec une fréquence de résonance axiale plus élevée.
- Conception à double circuit magnétique avec faible fuite de flux magnétique, structure compacte et disposition rationnelle.
- Roulements à rouleaux de tige à culbuteur avec rigidité du corps composite droite et orientée vers l'importation, offrant une capacité de charge excentrique élevée.
- Fondation d'isolation par tourillon dédiée à l'utilisation d'hormones, avec installation mobile pratique.
- Le système de déplacement à technologie avancée assure une haute fiabilité du cercle dynamique.
- La nouvelle conception des conduits améliore l'effet de refroidissement.
- La rigidité statique et la rigidité dynamique du petit ballon de roulement, augmentent la capacité de la table vibrante et améliorent les performances à basse fréquence.
| Modèle | Taille du Plateau (mm) | Gamme de Fréquence (Hz) | Poids des Pièces Mobiles (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5–1000 5–1500 5–2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5–1000 5–1400 5–2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5–1000 5–1500 5–2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5–1000 5–1200 5–2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5–800 5–1000 5–1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5–1000 5–1500 5–2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5–1000 5–1300 5–1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5–800 5–1100 5–1400 | 126 168 210 |
| Modèle | Poids (kg) | Fréquence Maximale (Hz) | Taille du Plateau |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Plateau Rond) | 220 | 350 | Φ1200 |
Nous sommes un fabricant d'équipements de test avec une longue histoire. Au cours des 28 dernières années, nous nous sommes consacrés aux équipements de test environnemental simulé et aux machines de test de vibration et de choc mécaniques. Le testeur de vibration électrodynamique numérique ES-20 et la machine de test de vibration à haute fréquence sont nos produits phares, et nous avons obtenu la certification CE pour cette machine.
Film PP d'abord, puis mousse de 10 mm entre la machine et le boîtier, et à l'extérieur un boîtier standard en contreplaqué d'exportation.
