Product Details
| force de vibration: | 6000N | Direction de vibration: | 3 axes |
|---|---|---|---|
| Poids de la bobine mobile: | 6,5 kg | Déplacement: | 25mm |
| Max. Accélération: | 100g | Application: | Petit composant |
| Mettre en évidence |
180kg table de vibration d'axe du chargement 3,table de vibration de l'axe 600kg.f 3,machine d'appareil de contrôle de la vibration 600kg.f |
||
Product Description

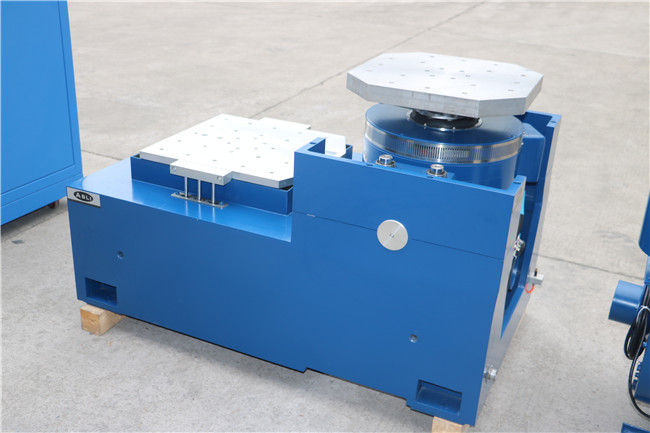

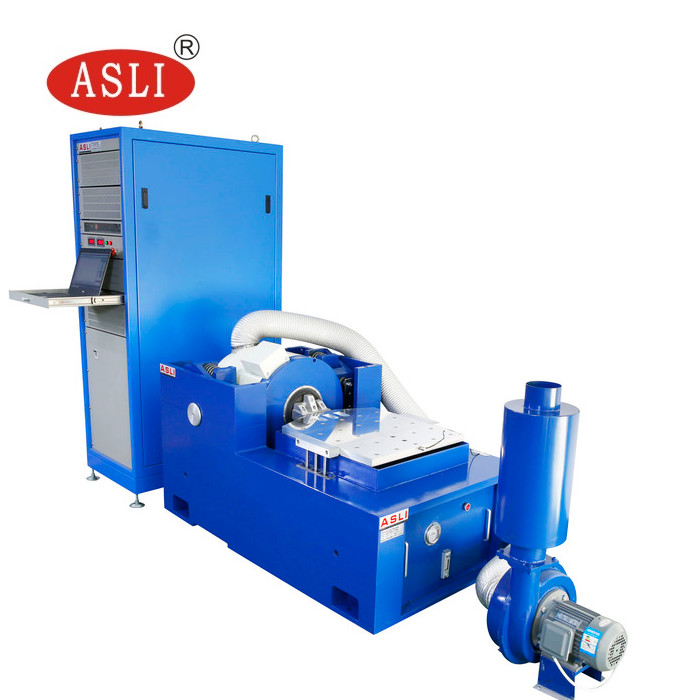

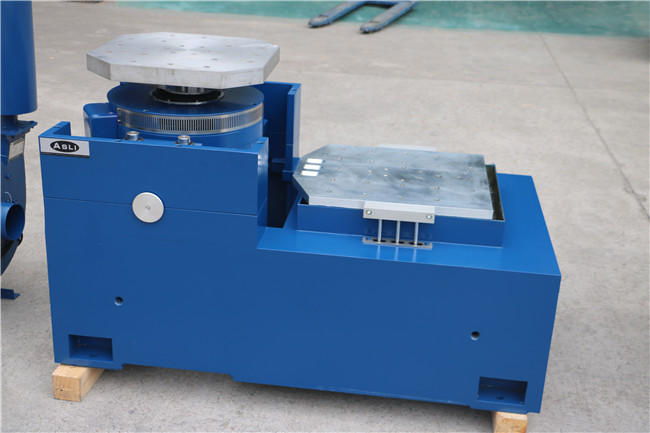

Table d'essai de vibration à 3 axes à fréquence de puissance – une solution de test de vibration haute performance conçue pour l'évaluation de petits composants. Ce système offre une simulation de vibration précise et fiable sur une large gamme de fréquences, ce qui le rend idéal pour l'assurance qualité, le développement de produits et les tests de fiabilité dans les environnements industriels et de fabrication.
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Gamme de fréquences (Hz) | Accélération nominale (m/s²) | Vitesse nominale (m/s) | Déplacement nominal (p-p) mm | Charge max. (Kg) | Bobine mobile (Kg) | Dimension de la bobine mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1,6 | 25 | 100 | 3,5 | φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1,6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | φ450 |
- Système de suspension robuste et guidage de mouvement linéaire – forte capacité de charge, excellentes fonctions de guidage et haute stabilité.
- Airbag de centre de charge avec rigidité statique élevée et rigidité dynamique faible – forte capacité de charge et performances parfaites en variation d'amplitude.
- Commutation d'alimentation haute efficacité de classe D, courant de crête 3 sigma, faible consommation d'énergie et distorsion harmonique minimale.
- Autodiagnostic rapide avec verrouillage de sécurité – haute sécurité et fiabilité.
- Dispositif d'isolation des chocs par airbag pour la plateforme de vibration – aucune fondation supplémentaire requise, reproduction parfaite de l'onde vibratoire et réduction de la transmission des vibrations.

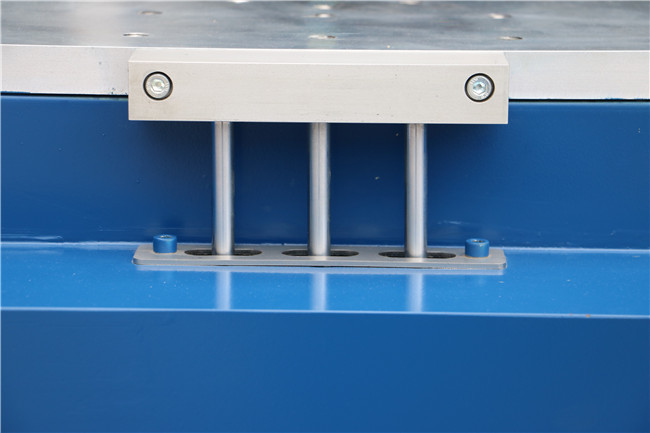

- Plateformes d'extension horizontales et verticales disponibles pour différentes applications.
- Fonctionnement simple du contrôleur.
| Modèle | Taille du banc (mm) | Gamme de fréquences (Hz) | Poids des pièces mobiles (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5–1000 5–1500 5–2000 |
6,6 7,8 9,0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5–1000 5–1400 5–2000 |
11,2 13,2 16,0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5–1000 5–1500 5–2000 |
19,3 23,1 27,0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5–1000 5–1200 5–2000 |
27,5 33,0 45 |
Le principe de fonctionnement de l'excitateur de vibration électromagnétique est similaire à celui d'un haut-parleur, où un conducteur électrique est déplacé par l'action d'une force électromagnétique dans un champ magnétique. La force d'accélération de la pièce mobile est générée par l'équilibre entre le courant d'entraînement et le flux magnétique. Par conséquent, en contrôlant le courant d'entraînement, on peut contrôler le générateur de vibration.
Le niveau d'accélération maximal de l'excitateur de vibration électromagnétique est déterminé par le courant maximal et la charge. À basse fréquence, le déplacement de la pièce mobile est restreint de telle sorte que l'accélération n'atteint pas un niveau élevé. La fréquence de résonance de l'élément mobile est réglée plus haut que la limite supérieure de la gamme de fréquences.
Les performances du générateur de vibration peuvent être reflétées par le graphique qui affiche l'accélération maximale sous différentes fréquences. En utilisant un graphique log-log, la restriction du déplacement peut être exprimée par une ligne droite avec une pente de 6 dB/octave.
Product Highlights
La table vibrante ES-6 à 3 axes offre une force de 6 000 N, un déplacement de 25 mm, une accélération de 100 g et une capacité de charge de 180 kg. Comprend une suspension robuste, une isolation des airbags, une efficacité énergétique de classe D et un autodiagnostic. Idéal pour tester de petits composants avec des options d'extension personnalisées.
