Tableau électrodynamique de vibration de 3 axes d'ISTA 6000N pour le téléphone portable
Product Details
| force sinusoïdale: | 6000N | Vitesse: | 1,6 m/s |
|---|---|---|---|
| Déplacement: | 25mm | Fréquence: | 3 ~ 3500HZ |
| chargement: | 180 kg | accélération: | 100G |
| armature: | 230mm | ||
| Mettre en évidence |
Table vibrante électrodynamique 6000N,table vibrante à 3 axes pour téléphone portable,table vibrante ISTA avec garantie |
||
Product Description

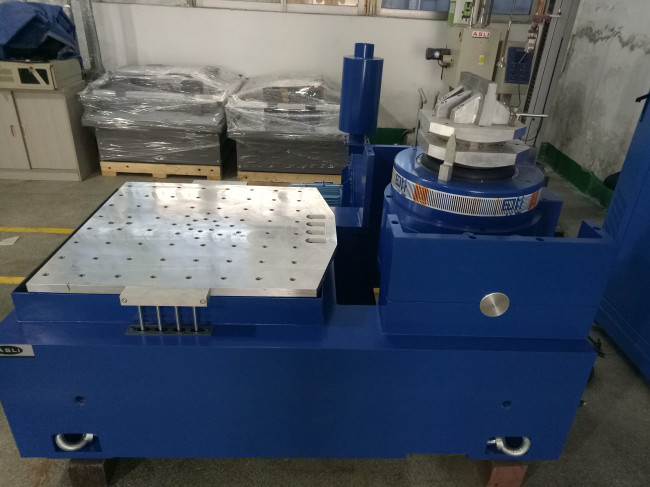

La table vibrante électrodynamique 3 axes ISTA 6000N est conçue pour les tests de vibration à haute fréquence des téléphones mobiles et autres appareils électroniques. Elle utilise des technologies avancées, notamment une structure à double circuit magnétique, des cercles d'action squelettiques auto-générés, un support aérien, des roulements à rouleaux avec guidage linéaire et une isolation par tourillon. Ce système effectue des tests de vibration sinusoïdale sur trois axes X, Y et Z, des tests de vibration aléatoire à large bande, des tests de pouls demi-sinusoïdaux classiques et des tests de spectre de réponse aux chocs. Il est largement utilisé dans la défense nationale, les armes, l'aviation, l'aérospatiale, les communications, l'électronique, les appareils électriques et les appareils électroménagers.
- Force nominale : Force sinusoïdale 6000N ; Force aléatoire 6000N ; Force de choc 12000N
- Plage de fréquences : 5 Hz à 3500 Hz — fréquence fixe, balayage aller-retour, sinusoïdal, aléatoire, choc
- Mode de balayage de fréquence : Linéaire, logarithmique, balayage aller-retour, fréquence fixe
- Nombre de balayages de fréquence : 1 à 32767
- Durée du balayage de fréquence : Fréquence fixe / unique 1 à 3600 minutes ; les courbes de balayage de fréquence peuvent être affichées
- Accélération max. : 1000 m/s² (sans charge)
- Charge max. : 180 kg
- Déplacement max. : 25 mm p-p (sans charge), double pic
- Déplacement d'impact : 25 mm
- Poids de la bobine mobile : 6,5 kg
- Directions de vibration : Vertical
- Onde de vibration : Sinusoïdale, aléatoire, choc

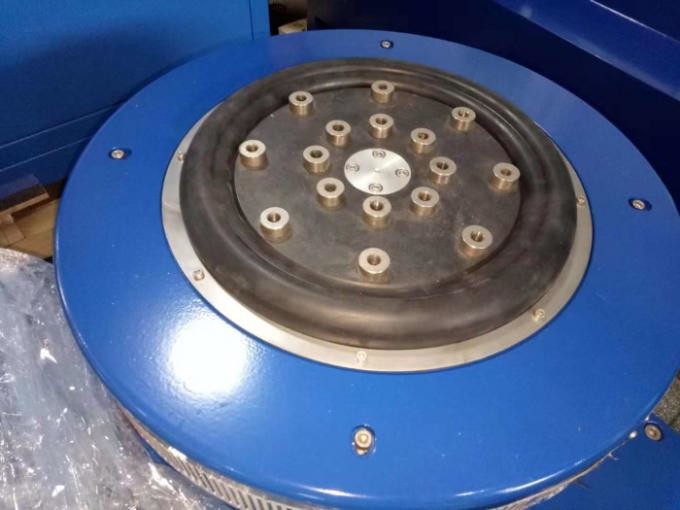

- Diamètre de la bobine mobile : Φ230 mm
- Dimensions du système de vibration (mm) : L850 × H750 × P550 mm
- Poids du système de vibration : 590 kg

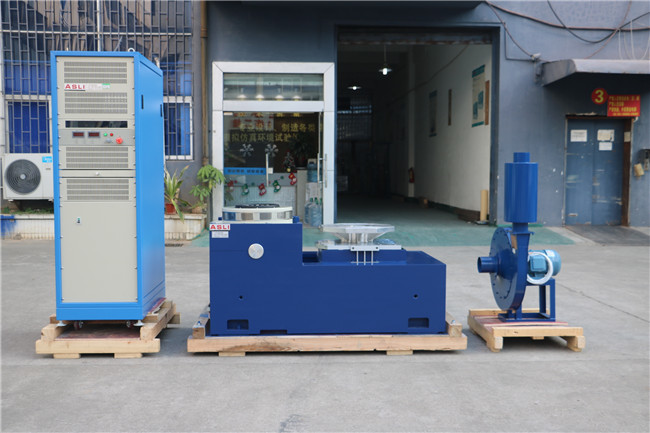

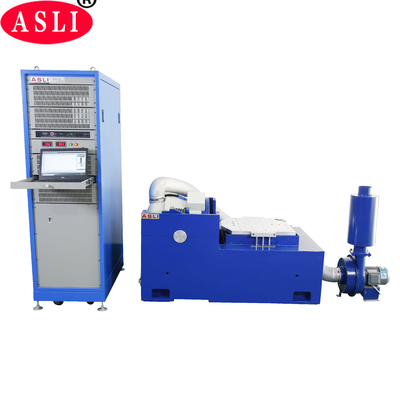

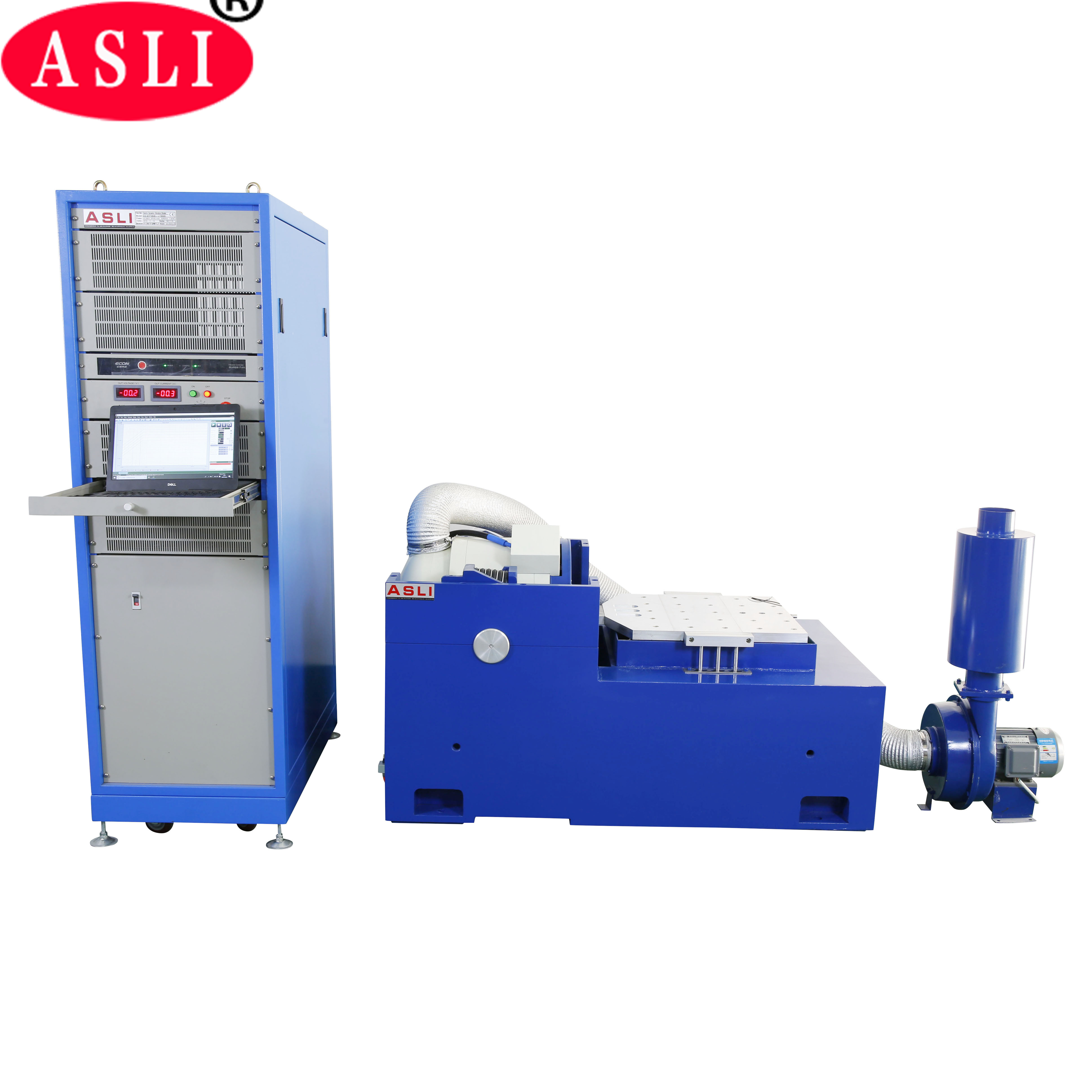

- Générateur de vibration — 1 jeu
- Contrôleur de vibration — 1 jeu
- Chambre de connexion de communication — 1 jeu
- Amplificateur de puissance DA-6 — 1 jeu
- Puissance d'excitation — 1 pc
- Logiciel pilote — 1 jeu
- Système de refroidissement — 1 jeu
- Ordinateur industriel — 1 jeu
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Plage de fréquences (Hz) | Accélération nominale (m/s²) | Vitesse nominale (m/s) | Déplacement nominal (p-p) mm | Charge max. (Kg) | Bobine mobile (Kg) | Dimension de la bobine mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
Remarque : La ligne mise en surbrillance (ES-6) correspond au modèle ISTA 6000N décrit ci-dessus.
- Squelette de cercle dynamique bien conçu, avec une fréquence de résonance axiale plus élevée.
- Double circuit magnétique, faible fuite de flux magnétique, structure compacte et rationnelle.
- Roulements à rouleaux de tige à culbuteur, rigidité composite droite et orientée vers l'importation, avec capacité de charge excentrique.
- Fondation d'isolation par tourillon dédiée à l'isolation des vibrations, avec installation mobile pratique.
- La technologie avancée du système mobile assure une grande fiabilité du cercle dynamique.
- La nouvelle conception des conduits améliore l'effet de refroidissement.
- La rigidité statique et la rigidité dynamique du roulement réduisent le gonflement, augmentent la capacité de charge du plateau de vibration et améliorent les performances à basse fréquence.
Product Highlights
Table vibrante électrodynamique 3 axes ISTA 6000N pour tests de téléphones portables. Force sinusoïdale 6000N, 3-3500Hz, charge 180kg, accélération 100g. Le double circuit magnétique, le refroidissement par air et l'isolation des tourillons garantissent durabilité et précision. Conforme aux normes ISTA/IEC, idéal pour l'électronique, l'aérospatiale et la défense.
