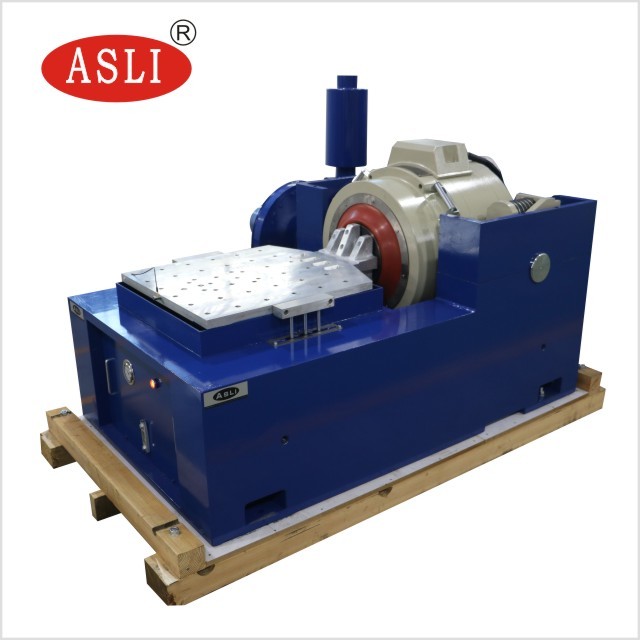

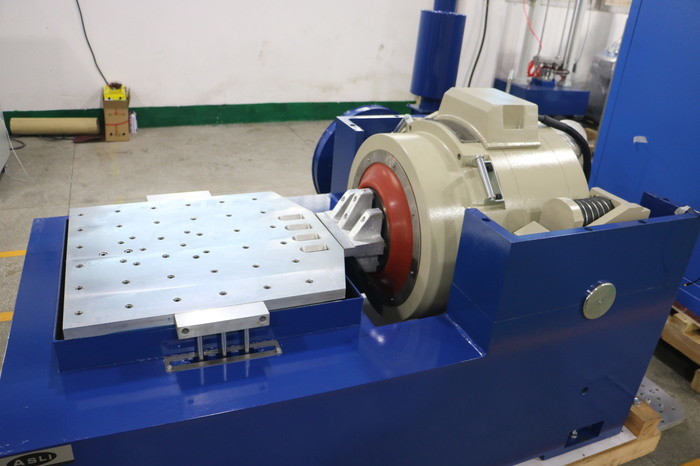

10000N Shaker Table mécanique, Tableau aléatoire de vibration d'AC380V
Détails du produit
| direction des vibrations: | Axe XYZ | onde vibratoire: | Sinus aléatoire |
|---|---|---|---|
| Déplacement: | 51mm | Taille du tableau: | 800*800mm |
| Application: | LED, pièces automobiles | Pouvoir: | lignes AC380V à 3 phases 5 |
| Mettre en évidence |
Table mécanique de dispositif trembleur d'AC380V,table mécanique du dispositif trembleur 10000N,Table aléatoire de vibration d'AC380V |
||
Description du produit
La Table de secouage mécanique 10000N (AC380V) est un testeur de vibrations XYZ à haute fréquence conçu pour les tests aléatoires, sinusoïdaux et de choc mécanique. Il offre une simulation de vibrations précise et répétable pour l'évaluation de la fiabilité et de la durabilité des produits dans les applications industrielles et de fabrication.
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Plage de fréquences (Hz) | Accélération nominale (m/s²) | Vitesse nominale (m/s) | Déplacement nominal (p-p) mm | Charge max. (Kg) | Bobine mobile (Kg) | Dimension de la bobine mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1,6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| Modèle | Taille du banc (mm) | Plage de fréquences (Hz) | Poids des pièces mobiles (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5–1000 5–1500 5–2000 |
6,6 7,8 9,0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5–1000 5–1400 5–2000 |
11,2 13,2 16,0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5–1000 5–1500 5–2000 |
19,3 23,1 27,0 |
| Modèle | Poids (kg) | Fréquence max. (Hz) | Taille du banc |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
Prend en charge les modes sinusoïdal, aléatoire, recherche et maintien de résonance, choc typique et simulation de route pour des tests de vibrations complets.
L'airbag de charge central offre une grande rigidité statique, une faible rigidité dynamique et une forte capacité de charge avec une excellente réponse de changement d'amplitude.

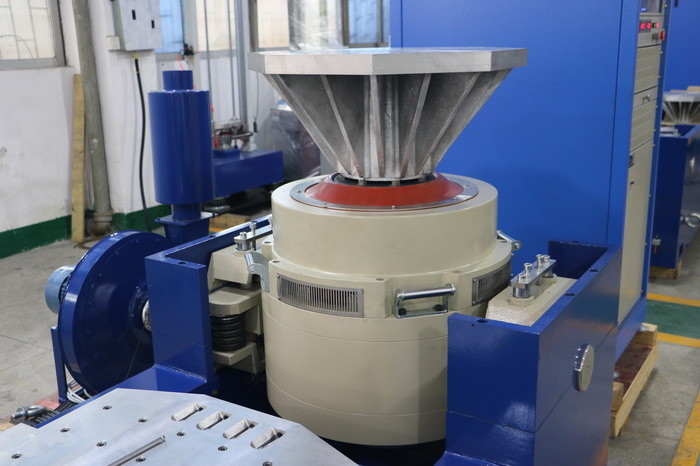

La conception à double aimant réduit la fuite de flux, et le champ magnétique est uniformément résolu pour fournir une forte interférence du circuit de contrôle du champ électromagnétique.
FAQ :
Q1 : Qu'est-ce qu'un vibreur électrodynamique ?
R : Un vibreur électrodynamique est un système de test utilisé pour simuler les conditions de vibration que les produits peuvent rencontrer pendant le transport, l'utilisation ou le service. Il est largement utilisé pour les tests de fiabilité, de durabilité et de qualification.
Q2 : Quels produits peuvent être testés ?
R : Il peut être utilisé pour les composants électroniques, les pièces automobiles, les batteries, les composants aérospatiaux, les produits électriques, les emballages, les équipements de communication et d'autres produits nécessitant des tests de vibration.
Q3 : Quels tests de vibration le vibreur peut-il effectuer ?
R : Selon la configuration du système, il peut effectuer des vibrations sinusoïdales, des vibrations aléatoires, des tests de choc, la recherche de résonance, le balayage de fréquence et d'autres tests de vibration programmables.
Q4 : Quelle est la fréquence de test maximale ?
R : La fréquence maximale dépend du modèle et de la configuration. Différents modèles de vibreurs sont disponibles pour différentes exigences de fréquence. Veuillez fournir la plage de fréquences requise afin que nous puissions recommander un modèle approprié.
Q5 : Comment sélectionner le bon modèle de vibreur ?
R : Les principaux facteurs incluent :
- Poids maximal de l'échantillon
- Dimensions de l'échantillon
- Direction de vibration requise
- Plage de fréquences
- Accélération maximale
- Déplacement
- Norme de test de vibration requise
Sur la base de ces paramètres, nous pouvons recommander un système de vibreur approprié.
Q6 : Le vibreur peut-il effectuer des vibrations verticales et horizontales ?
R : Oui. Selon la configuration, le système peut être fourni avec une configuration de test verticale, une configuration de test horizontale ou les deux.
Q7 : Peut-il effectuer des tests de vibration aléatoire ?

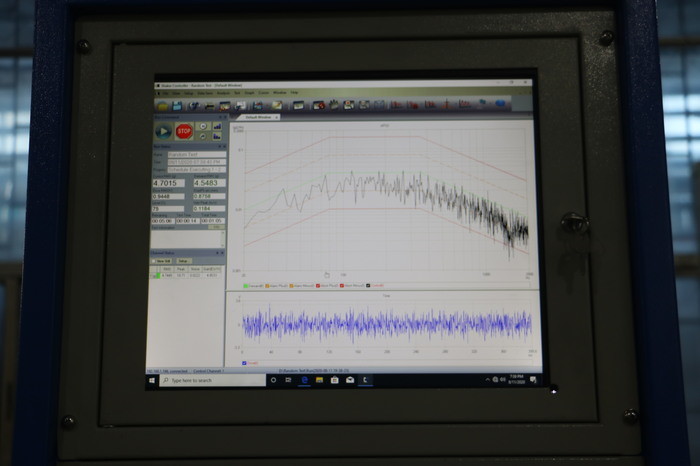

R : Oui. Un contrôleur de vibration approprié peut être configuré pour les tests de vibration aléatoire, y compris les profils de test basés sur la PSD.
Q8 : Peut-il effectuer des tests de choc ?
R : Oui, à condition que le système de vibreur sélectionné ait une force, un déplacement et une capacité d'accélération suffisants pour le profil de choc requis.
Un vibreur électrodynamique offre plusieurs avantages pour les tests de vibrations à haute fréquence :
- Large plage de fréquences : Convient aux tests de vibrations à basse et haute fréquence, en particulier pour les composants électroniques et automobiles.
- Haute précision de contrôle : La fréquence, l'accélération, le déplacement, la vitesse et la durée du test peuvent être contrôlés avec précision.
- Réponse rapide : Le système d'entraînement électrodynamique répond rapidement aux signaux de contrôle, ce qui le rend adapté aux tests de vibration par balayage.
- Sortie de vibration stable : Le contrôle en boucle fermée aide à maintenir des niveaux de vibration stables tout au long du test.
- Tests programmables : Les paramètres de test tels que la plage de fréquences, la vitesse de balayage, l'accélération et le nombre de cycles peuvent être programmés automatiquement.
- Convient aux tests à haute fréquence : Particulièrement adapté aux PCB/PCBA, à l'électronique automobile, aux capteurs, aux connecteurs, aux batteries et à d'autres composants électroniques.
- Automatisation élevée : Les programmes de test peuvent être enregistrés et exécutés automatiquement, améliorant l'efficacité et la répétabilité des tests.
Outre les testeurs de vibrations, notre gamme de produits couvre également :
- Série de tests de température / humidité : Chambre de test de température et d'humidité, chambre de stabilité de grande taille, chambre de test de choc thermique, chambre de test d'humidité et d'UV, chambre de température à rampe.
- Série de tests de vieillissement : Four à haute température, four de séchage sous vide, chambre de test de vieillissement par ventilation, chambre de test de vieillissement à la vapeur, chambre de test à l'ozone, équipement de test de rodage.
- Série de tests de simulation d'intempéries : Chambre de test de pulvérisation de pluie, chambre de test de poussière, chambre de vieillissement à lampe xénon, chambre de test de résistance aux UV.
- Série de tests mécaniques : Machine de test de vibration, machine de test de chute, machine de test de choc, testeur de choc mécanique par accélération, et plus encore.
Points forts du produit
Table vibrante mécanique 10 000 N avec axe XYZ, vibration sinusoïdale aléatoire, déplacement de 51 mm, table de 800 x 800 mm. Idéal pour les tests de LED et de pièces automobiles. Alimentation triphasée AC380V. Comprend une régulation multimode, une forte capacité de charge et un contrôle des interférences. Options personnalisées disponibles.
