Le système d'essai des vibrations est principalement utilisé pour les tests d'environnement de vibration et de choc des produits, les tests de dépistage des contraintes environnementales, les tests de fiabilité.Testeur de vibration électromagnétique entièrement conforme à la norme de conception des essais liés aux batteries, simulation dans les conditions déterminées de l'essai de vibration de la batterie, la batterie ou la batterie est fixée sur la table de vibration, selon la fréquence prescrite,le mode d'accélération et de déplacement le long de l'échantillon de batterie vibration de trois directions mutuellement perpendiculaires mesurée batterie ne doit pas fuirLes tests de vibration sont très variés, du circuit imprimé, de la batterie, de l'avion, du navire, de la fusée, du missile,Automobiles et appareils ménagers et autres produits industriels.
Normes de test
GB/T 31241-2014 Produits électroniques portables avec batteries lithium-ion et exigences en matière de sécurité des batteries
GB/T 18287-2013 Spécification de la batterie au lithium-ion utilisée pour les téléphones cellulaires.Exigences relatives au court-circuit externe
GB/T 8897.4-2008 Piles galvaniques partie 4 les exigences de sécurité des piles lithium-ion
YD/T 2344.1-2011 Communication batterie au lithium-ion au phosphate de fer Partie 1: batterie intégrée
GB/T 21966-2008 Les exigences de sécurité des batteries au lithium et des batteries dans le transport
MT/T 1051-2007 batterie lithium-ion utilisée pour la lampe minière
YD 1268-2003 Les exigences de sécurité et les méthodes d'essai des batteries au lithium et des chargeurs utilisés dans les téléphones portables
GB/T 19521.11-2005 Batterie au lithium-ion de marchandises dangereuses caractéristiques dangereuses
YDB 032-2009 Batterie au lithium-ion de type de secours de communication
Les produits de l'UE:2012 Norme pour les batteries au lithium
UL 2054: 2012 Piles pour le ménage et le commerce
UN38.3 (2012) Partie 3: Proposition relative au transport des marchandises dangereuses - manuel d'essai et standard
IEC 62133-2012 Les prescriptions de sécurité pour les batteries et les batteries contenant des électrolytes alcalins ou acides
IEC 62281: 2004 Les exigences de sécurité dans le transport des batteries au lithium et des batteries
La norme IEC 60086:2007 est appliquée.Piles galvaniques partie 4 les exigences de sécurité des piles lithium-ion
GJB150,Le nombre total de personnes concernées,Le GJB548,GJB1217,Les produits de base doivent être présentés dans un emballage de qualité supérieure.,La norme MIL-STD-883E, etc. est également applicable.

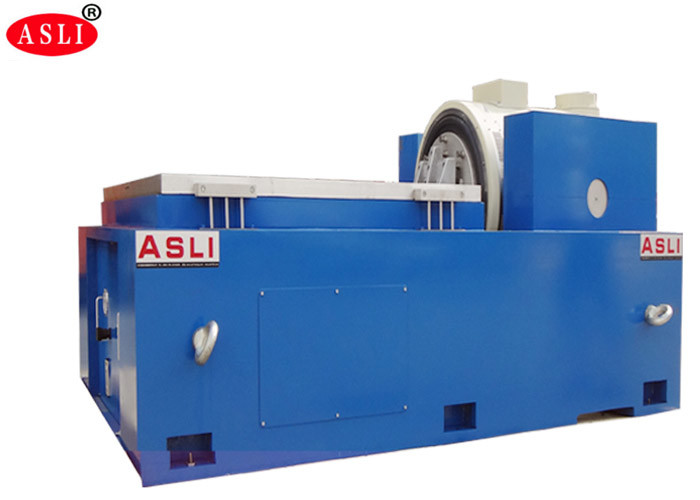

| Paramètres du générateur de vibrations électromagnétiques: | ||||
| Force maximale d'excitation sinusoïdale | 5000 kg.f au sommet | |||
| La plus grande force de vibration | Le nombre total d'heures de travail est de: | |||
| La plus grande force de vibration de choc | 10 000 kg.f. au sommet | |||
| Plage de fréquences | DC ~ 4000 Hz | |||
| Déplacement maximal | La valeur de l'écart entre les deux niveaux est de 75 mm p-p (valeur de pic à pic) | |||
| Vitesse maximale | 10,8 m/s | |||
| Accélération maximale | 100G ((980 m/s2) | |||
| Première résonance | 3500 Hz | |||
| Charge maximale | 750 kg | |||
| Diamètre de la bobine en mouvement (diamètre de la plaque de travail) | un diamètre de 450 mm | |||
| La qualité de la bobine en mouvement | 50 kg ou plus | |||
| Charge maximale | 750 kg | |||
| Tableau de vis | 13 x M8 | |||
| Fuite de flux magnétique | < 10 gauss | |||
| Dimension | 800 mm x 800 mm x 800 mm (machine verticale) | |||
| Le poids | Environ 1500 kg. | |||
| Le système de servo | ||||
| Fonction | Température, pression de l'air, déplacement, surtension, sur courant, sous-tension d'entrée, défaut externe, alimentation de commande, logique, absence d'entrée égale. | |||
| Contrôleur de vibration numérique | ||||
| Configuration du matériel | 2 canaux d'entrée, 1 canaux d'entrée | |||
| Ordinateur de commande | Ordinateurs Lenovo originaux,affichage en cristaux liquides (avec clavier/souris optique) | |||

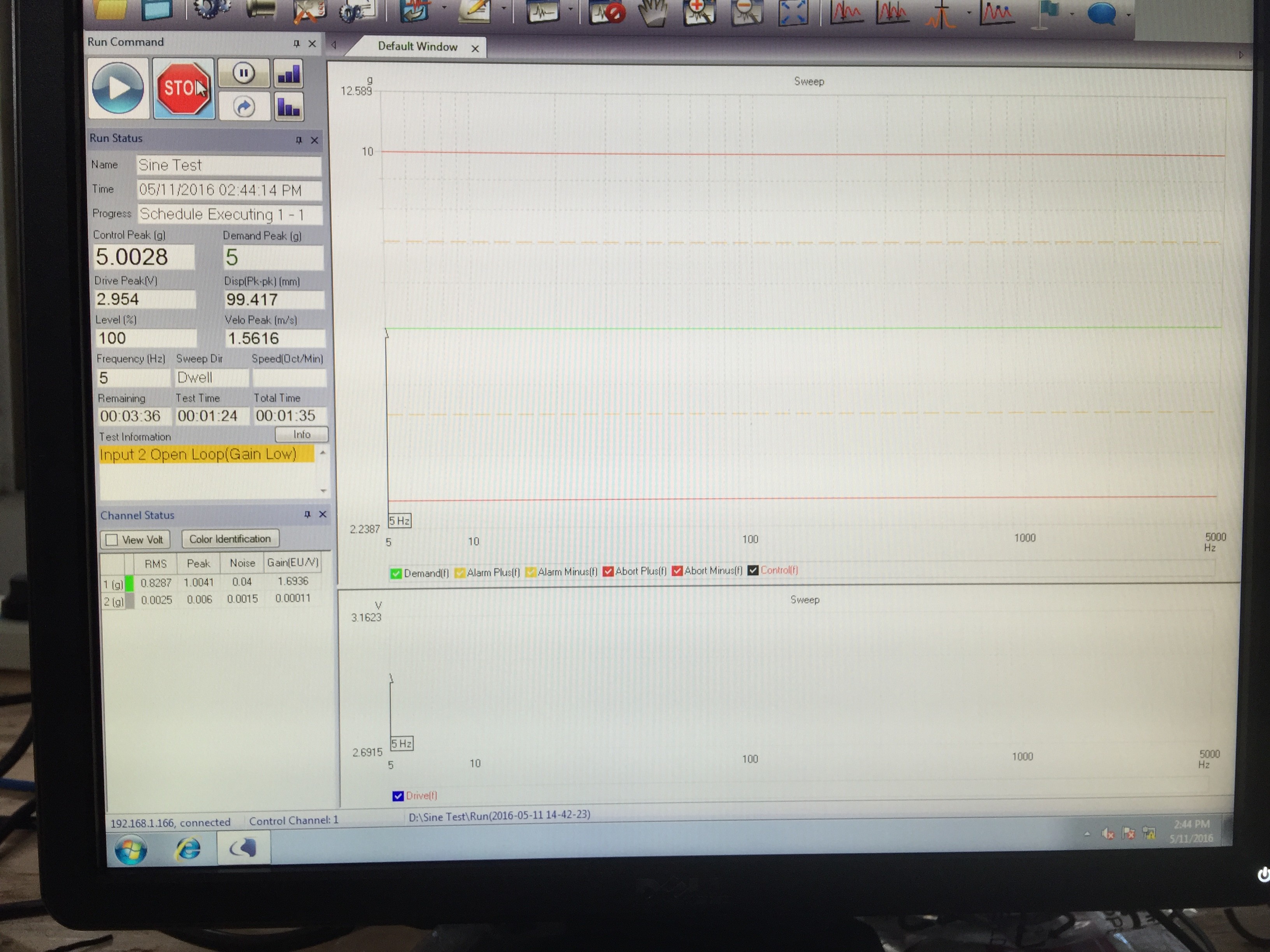

| Logiciel | Opération chinois/anglais, analyse du domaine temporel et du domaine de fréquence, source de signal, analyse de fréquence de balayage sinusoïdal, etc. WORD peut générer automatiquement des rapports de test, des signaux et afficher des données,stockage, définir les paramètres d'essai et l'analyse de la fonction. | |||
| Système d'exploitation | Pour Windows 2000/ XP | |||
| Capteur d'accélération B&W |
domaine de fréquence:1 ‰ 2000 Hz sensibilité: 50 mv/g plage de température: 24 à 250°C |
|||
| Besoin électrique | ||||
| Source électrique | 3 phases, 380 V/50 Hz | |||
