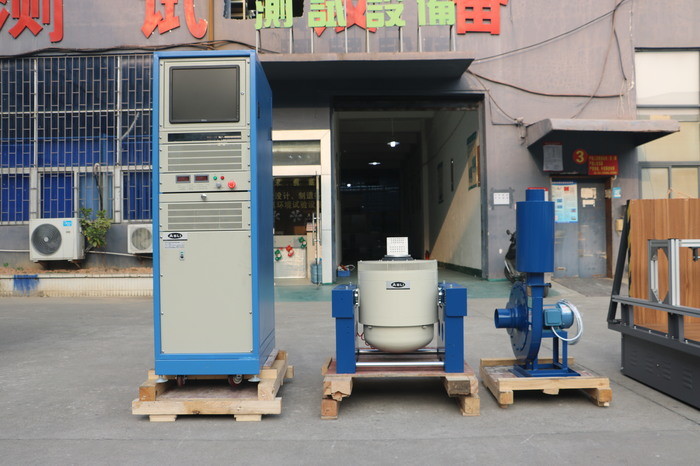

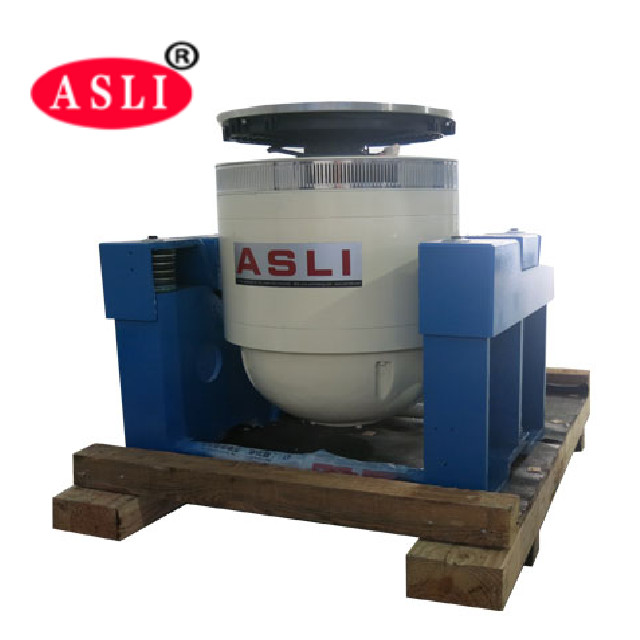

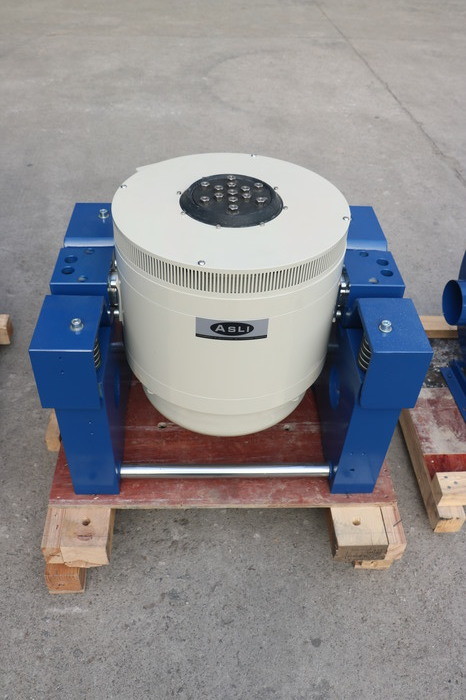

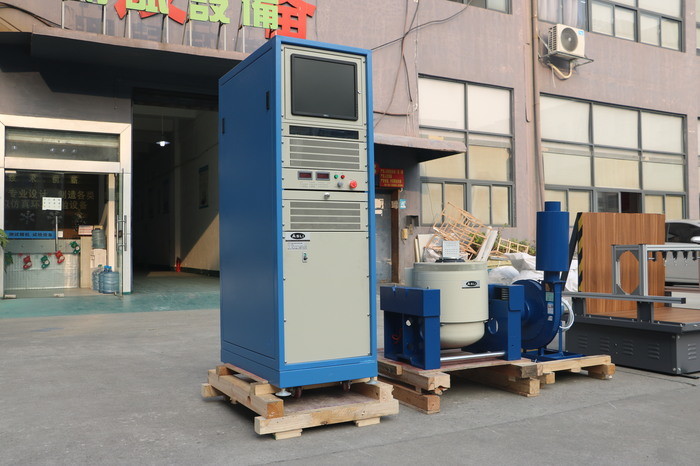

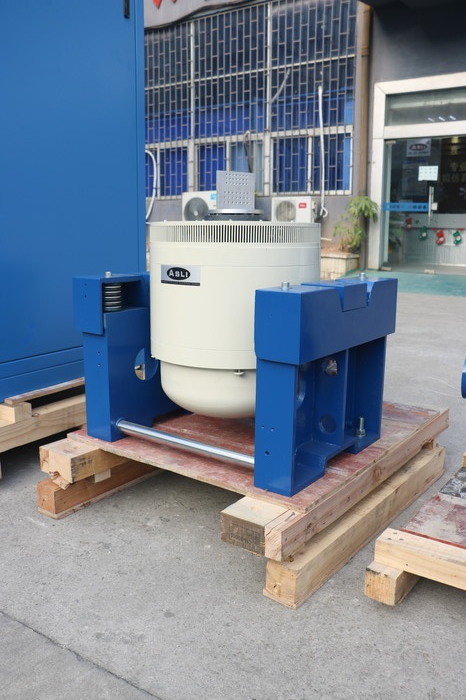

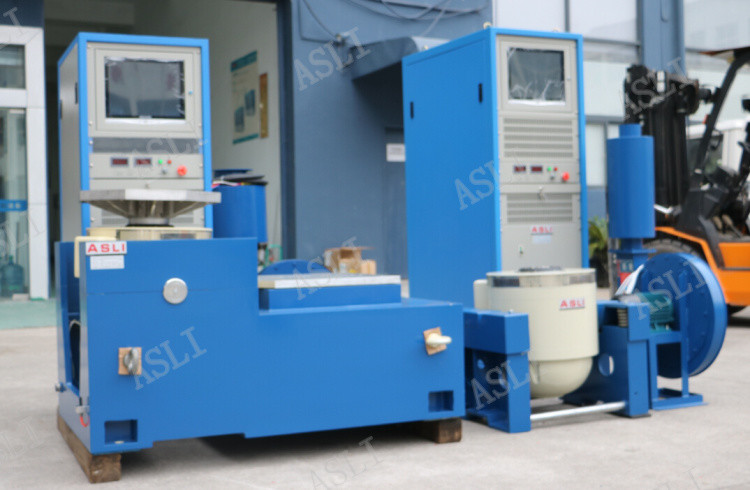

Équipement d'essai de table de shaker à vibrations à haute fréquence
Définition:
L'équipement de table à vibrations à haute fréquence est utilisé dans les environnements éducatifs, de recherche et de laboratoire.Soutien aérien et roulements à rouleaux et guidage linéaire, l'isolation par trunnion, la technologie moderne avancée et la technologie spéciale, peut être complétée par des essais de vibration sinusoïdale à trois axes X, Y et Z et des essais de vibration aléatoire à large bande,à compléter par le classique (moitié - sinus, trapézoïdal, onde de dent de scie) test du spectre de réponse au choc et au pouls
Caractéristiques:
1Un squelette de cercle dynamique bien conçu, avec une fréquence de résonance axiale plus élevée.
2Deux circuits magnétiques, faible fuite de flux magnétique, structure compacte et rationnelle.
3Les roulements à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux.
Paramètres techniques:
| Modèle | ES-3 |
| Force d'excitation sinusoïdale nominale | Nombre d'étoiles |
| Force d'excitation aléatoire nominale | Nombre d'étoiles |
| Force d'excitation par choc | 6 000 N |
| Plage de fréquences | 5 à 4 000 Hz |
| Max. déplacement | 25 mm |
| Vitesse nominale | 2 m/s |
| Accélération nominale | 500 m/s2 |
| Fréquence de résonance de premier ordre | 2,900 Hz ± 5% |
| Chargement max. | 100 kg ou plus |
| Fréquence de vibration | 3 Hz |
| Diamètre de la table de travail | Φ150 mm |
| Poids équivalent des pièces mobiles | 2 kg ou plus |
| Dimension | 764 × 530 × 660 mm |
| Le poids | Environ 480 kg. |
| Méthode de refroidissement | Refroidissement par air forcé |
