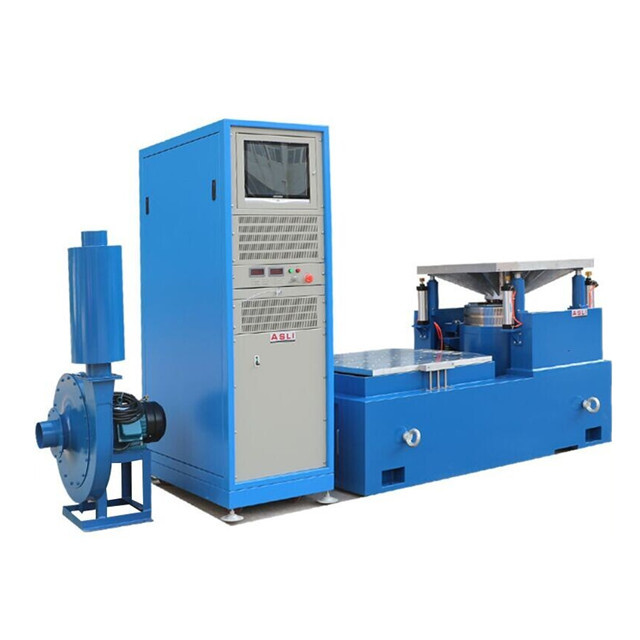

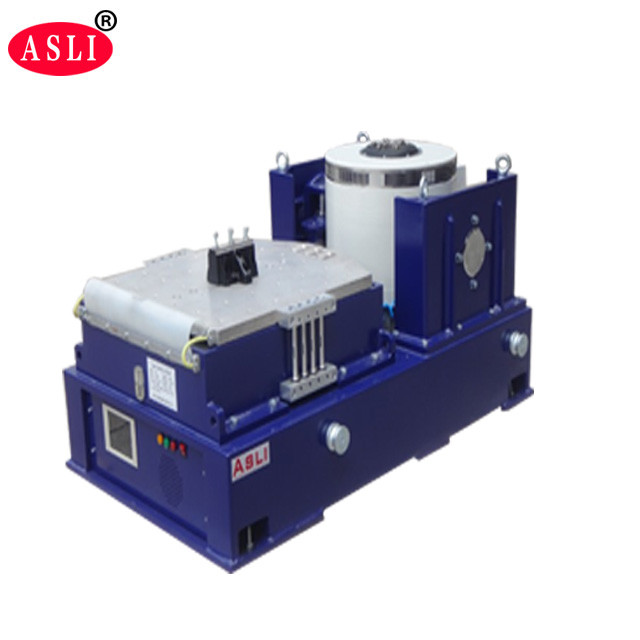

Vibration électrodynamique Shaker Table du système de test 50000N de la vibration UN38.3,
Product Details
| accompagnement personnalisé: | OEM | Marque: | ASLI |
|---|---|---|---|
| Lieu d'origine: | Guangdong, Chine | Pouvoir: | Électronique |
| certificat: | OIN 9001:2008 | Matériel d'emballage: | Caisse en polybois |
| Vibration: | 3 axes | force vibratoire: | Personnalisé |
| Taille du tableau: | Personnalisé | Charge maximale: | 750 |
| Mettre en évidence |
Table vibrante UN38.3,système de test de vibration électrodynamique,table vibrante 50000N |
||
Product Description
Le système de test de vibration électrodynamique haute fréquence UN38.3 pour batteries est conçu pour des tests précis d'environnement de vibration et de choc, le criblage de contraintes environnementales et l'évaluation de la fiabilité. Conçu spécifiquement pour répondre aux normes de test relatives aux batteries, cet appareil de test de vibration électromagnétique simule les conditions de vibration du monde réel pour évaluer l'intégrité des batteries et des packs de batteries.
Pendant les tests, la batterie ou le pack de batteries est fixé à la table vibrante et soumis à une fréquence, une accélération et un déplacement prescrits le long de trois axes mutuellement perpendiculaires. La batterie ne doit pas fuir, perdre de tension, se casser, prendre feu ou exploser. Le champ d'application est exceptionnellement large — des cartes de circuits imprimés et des batteries aux avions, navires, fusées, missiles, automobiles et appareils électroménagers.

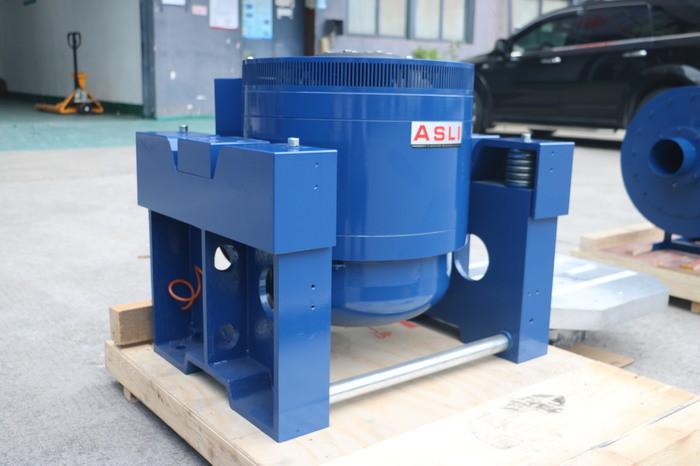

- Vibreur électrodynamique refroidi par air

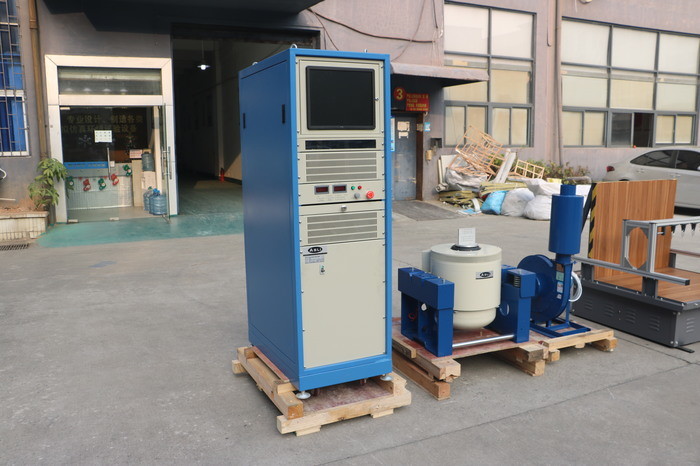

- Contrôleur de vibration et amplificateur de puissance intégrés dans une armoire tout-en-un
- Capacité de poussée sinusoïdale de pointe de 2400 Newtons
- Tests sur 3 axes X, Y, Z
- Vibration sinusoïdale à fréquence fixe
- Vibration balayée
- Vibration aléatoire
- Choc classique
- Test environnemental
- Test de criblage de contraintes
- Test de vibration
- Installation facile — peut être effectuée par l'utilisateur
- Interface utilisateur : écran tactile LCD pour le mode local et PC-Windows (via Ethernet) pour le mode distant
- Mode local : démarrage rapide des tests prédéfinis ; des dizaines de spécifications de test peuvent être stockées
- Mode distant : fonctionnement complet du système, y compris la définition des tests, le stockage des spécifications de test, le contrôle des tests, la revue des données de test et la documentation
| Paramètre | Valeur |
|---|---|
| Force d'excitation sinusoïdale maximale | 5000 Kg.f crête |
| Force de vibration aléatoire maximale | 5000 Kg.f r.m.s. |
| Force de vibration de choc maximale | 10000 Kg.f crête |
| Plage de fréquences | CC ~ 4000 Hz |
| Déplacement maximal | 75 mm p-p (crête à crête) |
| Vitesse maximale | 1,8 m/s |
| Accélération maximale | 100 G (980 m/s²) |
| Première fréquence de résonance | 3500 Hz |
| Charge maximale | 750 kg |
| Diamètre de la bobine mobile (diamètre de la table de travail) | 450 mm |
| Qualité de la bobine mobile | 50 kg |

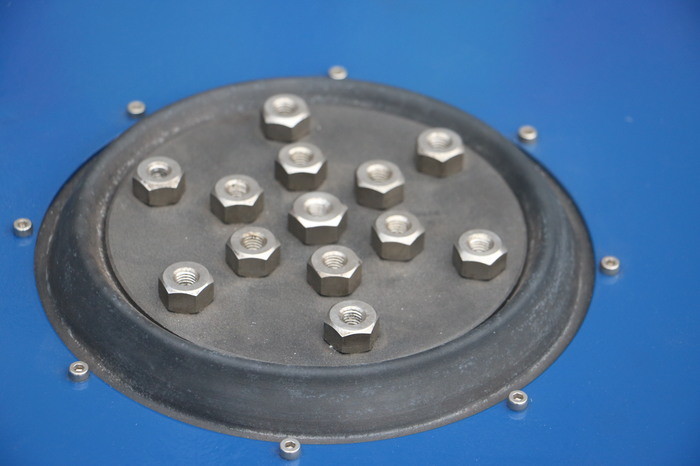

| Vis de la table | 13 x M8 |
| Fuite de flux magnétique | < 10 gauss |
| Dimensions | 800 mm x 800 mm x 800 mm (machine verticale) |
| Poids | Environ 1500 kg |
| Fonction | Détails |
|---|---|
| Fonctions de protection | Température, pression atmosphérique, déplacement, surtension, surintensité, sous-tension d'entrée, défaut externe, alimentation de contrôle, logique et absence d'entrée égale |
| Composant | Détails |
|---|---|
| Configuration matérielle | Entrée 2 canaux, entrée 1 canal |
| Ordinateur de contrôle | Écran à cristaux liquides (avec clavier / souris optique) |
| Logiciel | Fonctionnement chinois/anglais, analyse dans le domaine temporel et fréquentiel, source de signal, analyse de fréquence de balayage sinusoïdal, etc. WORD peut générer automatiquement des rapports de test, affichage des signaux et des données, stockage, configuration des paramètres de test et fonctions d'analyse |
| Système d'exploitation | Windows 2000 / XP |
| Capteur d'accélération B&W | Domaine fréquentiel : 1–2000 Hz ; sensibilité : 50 mV/g ; plage de température : −24 à 250 °C |
| Paramètre | Valeur |
|---|---|
| Source électrique | 3 phases, 380 V / 50 Hz |
Product Highlights
Système de test de vibration électrodynamique ASLI UN38.3 avec force de 50 000 N, test sur 3 axes et charge maximale de 750 kg. Certifié ISO 9001, table et force personnalisables, support OEM. Idéal pour les tests de fiabilité des batteries, de l’automobile et de l’électronique.
