Machine d'essai en laboratoire d'équipement de test de Tableau de vibration du panneau 3000kg.F 2.0m/S de carte PCB

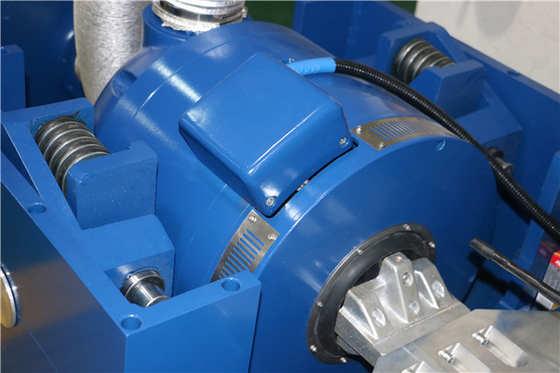

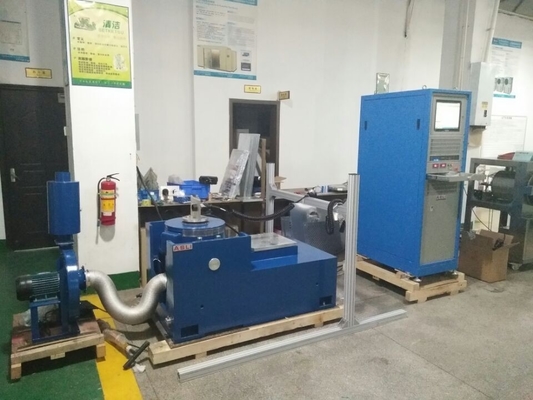

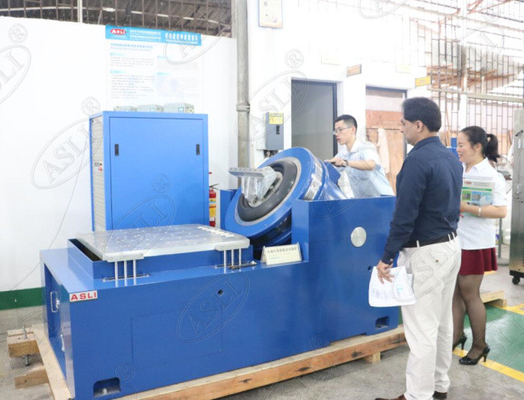

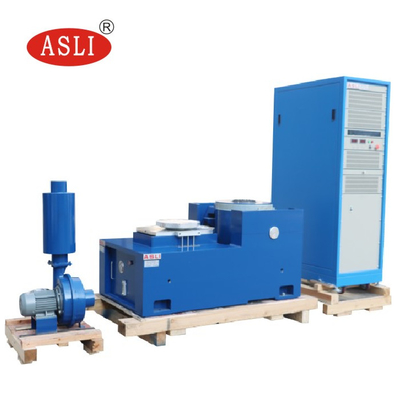

Système d'essai de vibrations électrodynamiques
La table vibrante électromagnétique est largement utilisée dans les secteurs de la défense, de l’aviation, de l’aérospatiale, des communications, de l’électronique, de l’automobile, des appareils électroménagers et d’autres industries. Ce type d'équipement est utilisé pour découvrir les premiers défauts, simuler les conditions de travail réelles et le test de résistance de la structure, l'application du produit est large, la largeur d'application est évidente, l'effet du test est remarquable et fiable. Onde sinusoïdale, FM, balayage, programmable, multiplicateur de fréquence, logarithme, accélération maximale, modulation d'amplitude, contrôle du temps, contrôle informatique complet, accélération fixe simple/amplitude fixe. Équipement par échec continu pour exécuter 3 mois de tests, performances stables, qualité fiable.
FICHE DE DONNÉES DE PERFORMANCE
| Secoueur (ES-30) | ||
| Force sinusoïdale (pic) | 30 kN | |
| Force de choc (pic) | 60 kN | |
| Gamme de fréquence | 5~2,600 Hz | |
| Déplacement (continu) | 100 millimètres | |
| Max. Vitesse | 1,8 m/s | |
| Max. Accélération | 75G | |
| Diamètre de l'induit | 445 millimètres | |
| 1Stfréquence de résonance de l'ordre | 2,400 Hz | |
| Moment excentrique admissible | >500 Nxm | |
| Poids de l'armature | 40 kg | |
| Dimension des vis HE/ST | M10(métrique) | |
| Fréquence d'isolation des vibrations axiales | <3 Hz | |
| Max.P.charger | 500kg | |
| Fuite de flux magnétique | ≤1 mT | |
| Dimensions (L×L×H, déballé) | 1 330 x 860 x 1 250 mm | |
| Poids (déballé) | 2 500 kg | |
| Installation | Tapis en caoutchouc (boulons d'ancrage requis) | |
| Amplificateur de puissance | ||
| Sortie amplificateur | 30 kVA | |
| RSB | >65 dB | |
| Tension de sortie nominale | 120 Vrms | |
| Efficacité de l'amplificateur | >90% | |
| Dimensions (L×L×H, déballé) | 800x900x2 100 mm | |
| Poids (déballé) | 500kg | |
| Souffleur (modèle #PBL-W30) | ||
| Volume d'air | 0,46m3/s | |
| Pouvoir | 7,5 kW | |
| Diamètre du conduit d'air | 200 mm | |
| Pression atmosphérique | 8,8 kPa | |
| Installation | Capable de se connecter au plafond (jusqu'à deux coudes à 90 degrés), course maximale de 20' | |

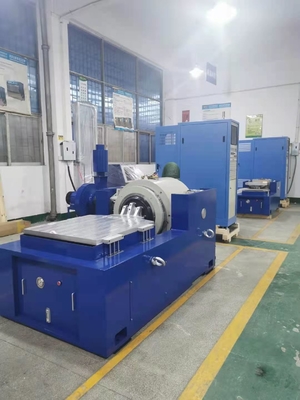

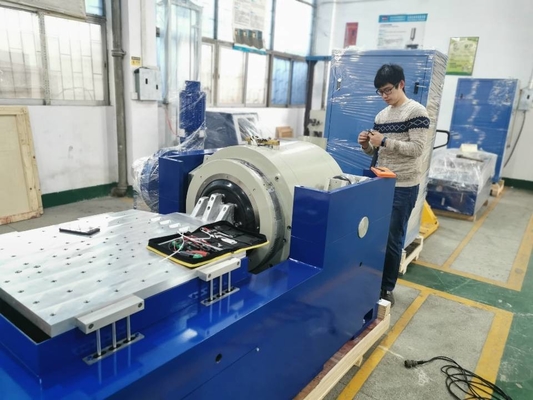

| Table coulissante horizontale | ||
| Dimensions | 600x600 millimètres | |
| Épaisseur | 45 mm | |
| Fréquencejeimiter | 2 000 Hz | |
| Efficacemcul | 54kg | |
|
Note: 1. Un roulement à film d'huile haute pression est utilisé pour une meilleure uniformité. |
||
| VibrationContrôleur etAccéléromètre | ||
| Contrôleur de vibrations | Contrôleur de vibrationsavec sinus, aléatoire, choc et auto-étalonnage. | |
| Accéléromètre | 100 mV/g, portée : 50 g, fréquence de travail : 1-10 kHz, poids : 11 g, avec câble à faible bruit de 3 m. | |
| Autres fonctions/accessoires pris en charge | ||
| Chambres environnementales | Soutenu | |
| Appareils mobiles | Personnalisable | |
| Panneaux isolants | Personnalisable | |
| Fixation | Personnalisable | |
| Environnement de travail du système | ||
| Plage de température | 0-40 ℃ | |
| Plage d'humidité | 0~90 %, pas de condensation | |
| Exigences de puissance | 380V/3ph/50Hz,40kVA | |
| Pression d'air comprimé | 0,6 MPa | |
Spécification
| Nom | Banc d'essai de vibration de la batterie automobile EN50604 IEC62133 UN38.3 pour les tests en laboratoire | ||||||||
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Gamme de fréquences (Hz) | Accélération nominale (m/s2) | Vitesse nominale (m/s) | Déplacement nominal (pp) mm | Max. Chargement (Kg) | bobine mobile (Kg) | Dimension de la bobine mobile (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
