Télécharger le fichierTesteur de vibrations ES-3A.pdf
Pour le système de test de vibration, veuillez préparer ci-dessous et envoyer votre demande, nous vous aiderons à vous recommander le modèle approprié
Description du spécimen
Masse d'essai des échantillons
Dimensions des spécimens
Profil de test si disponible
Accélération maximale du test
Test de direction X, Y, Z ou uniquement test de direction Z
Spécification du modèleTableau dynamique de dispositif trembleur de système d'essai de vibration de refroidissement à l'air avec le Fixutre témoin adapté aux besoins du client
| Spécification du système | |||
| Modèle de système : | ES-3 | ||
| Gamme de fréquences : | 3~3500 | ||
| Force nominale | Sinus N | 3000 | |
| Aléatoire N | 3000 | ||
| Choc N | 6000 | ||
| Acc. maximum. | sinus (m/s2) | 1000 | |
| Aléatoire (m/s2 rms) | 1000 | ||
| Choc (m/s2) | 2000 | ||
| Vitesse maximale. | sinus (m/s2) | 1.6 | |
| Choc (m/s2) | 1.6 | ||
| Disp. maximale. | Déplacement maximal mm (pp) |
25 | |
| Bobine mobile | 3,5 kg | ||
| Dimension de la bobine mobile | Diamètre 230mm | ||
| Charge maximale : | 100kg | ||
Autres sélections d'agitateurs vibrants disponibles
| Modèle |
Sinusoïdal nominal Force (N) |
Noté aléatoire Force (N) |
Fréquence Plage (Hz) |
Accélération nominale (m/s2) | Vitesse nominale (m/s) |
Déplacement nominal (pp)mm |
Max. Chargement (Kg) | bobine mobile (Kg) |
Dimension de Bobine mobile (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200 000 | 200 000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Exemple de vibration pour des tests aléatoires
Caractéristiques:
1. Squelette de cercle dynamique bien conçu, avec une fréquence de résonance axiale de niveau supérieur.
2. Circuit à deux magnétiques, fuite de flux magnétique faible, structure compacte et rationnelle.
3. Roulements à rouleaux de tige de culbuteur orientation de rigidité du corps composite droite et orientée vers l'importation, capacité de charge excentrique.
4. Fondation d'isolation de tourillon dédiée à l'utilisation d'hormones, à l'installation de commodités mobiles.
5. Une technologie avancée circule dans le système pour garantir un cercle dynamique de haute fiabilité.
6. Nouvelle conception de conduit et amélioration de l'effet de refroidissement.
7. La rigidité statique, la rigidité dynamique du petit ballon à roulement, augmentant la capacité de la table vibrante, améliorent les performances à basse fréquence.Paramètres techniques de la table vibrante horizontale (test des axes X, Y)
Paramètres techniques de la table vibrante verticale (Z, test d'axe) :

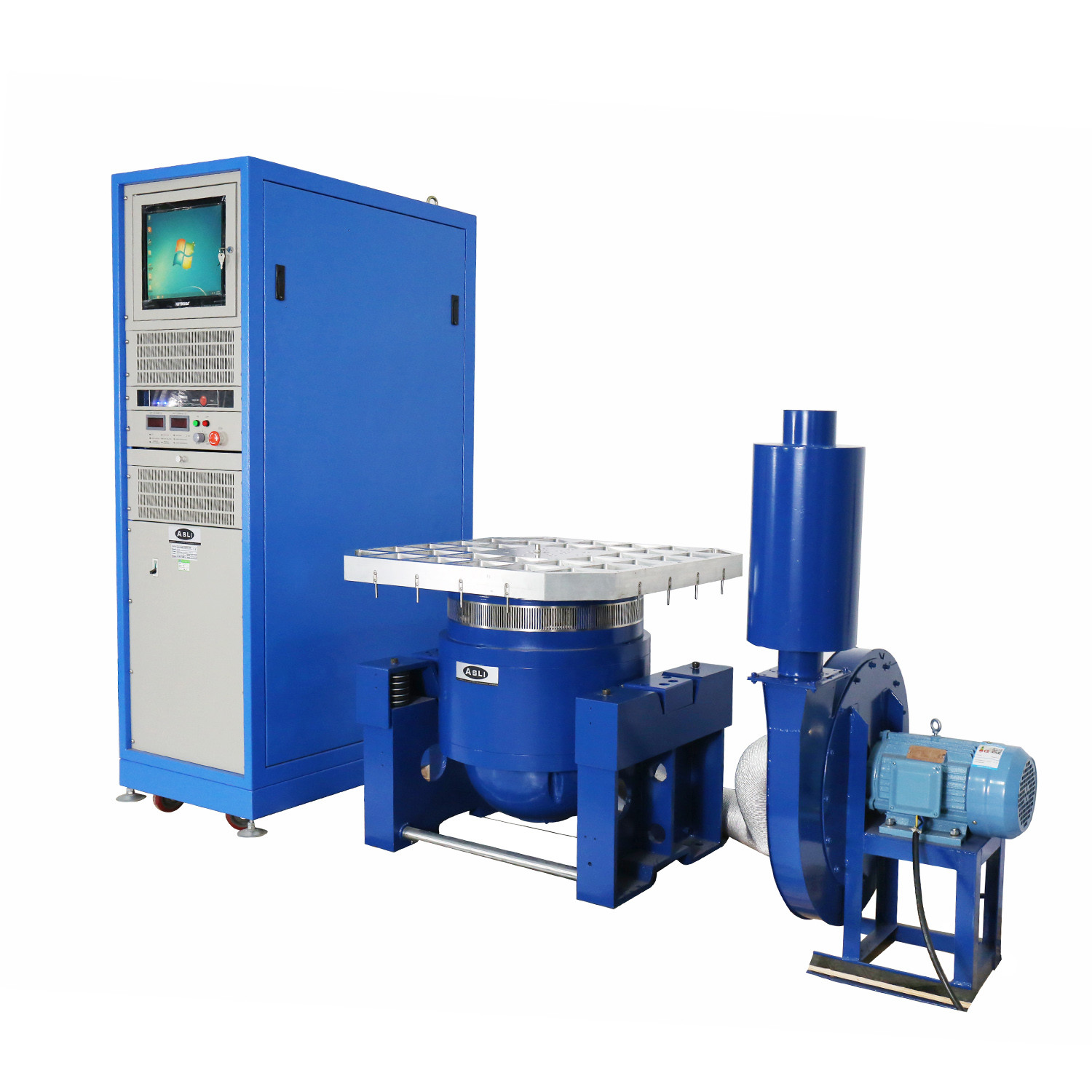

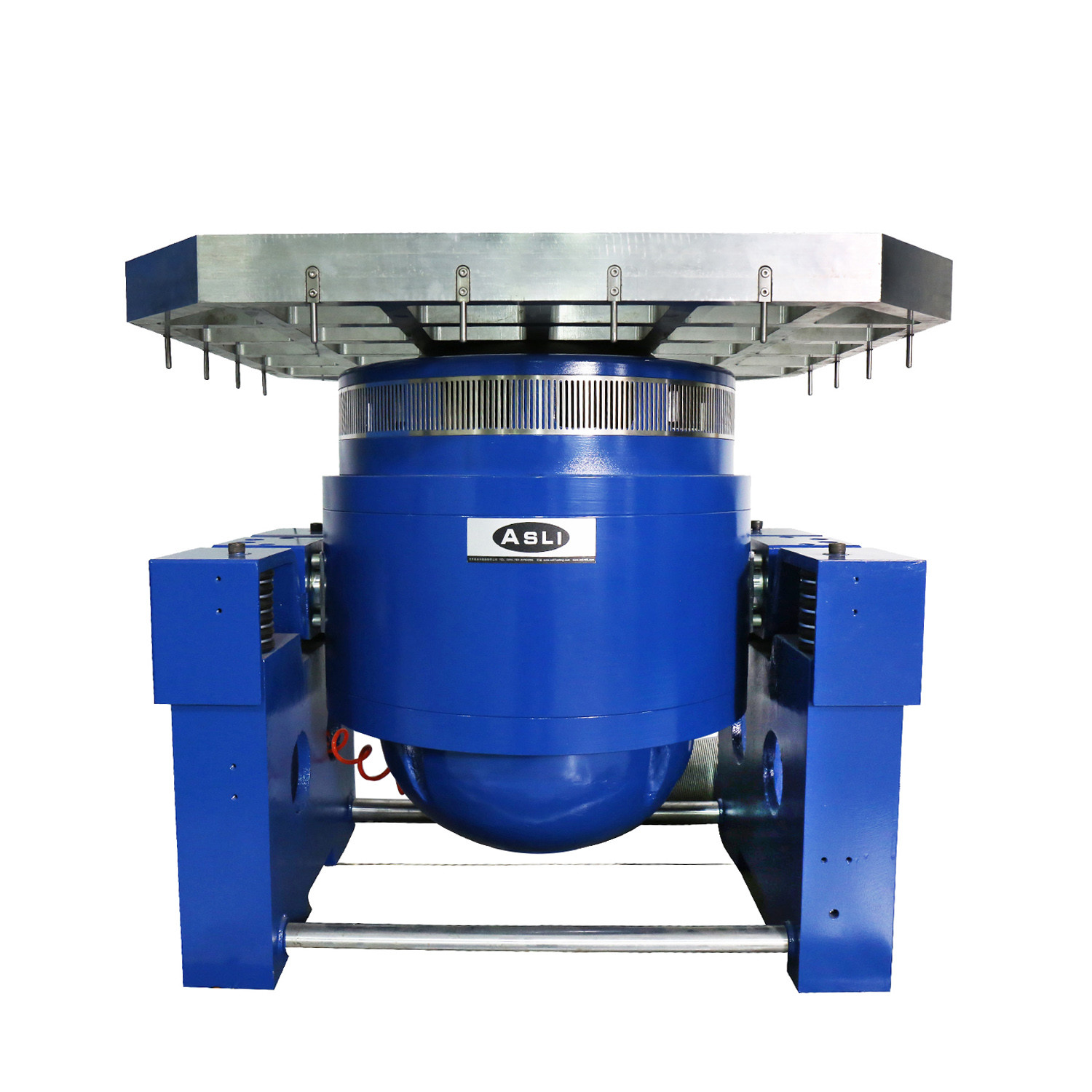

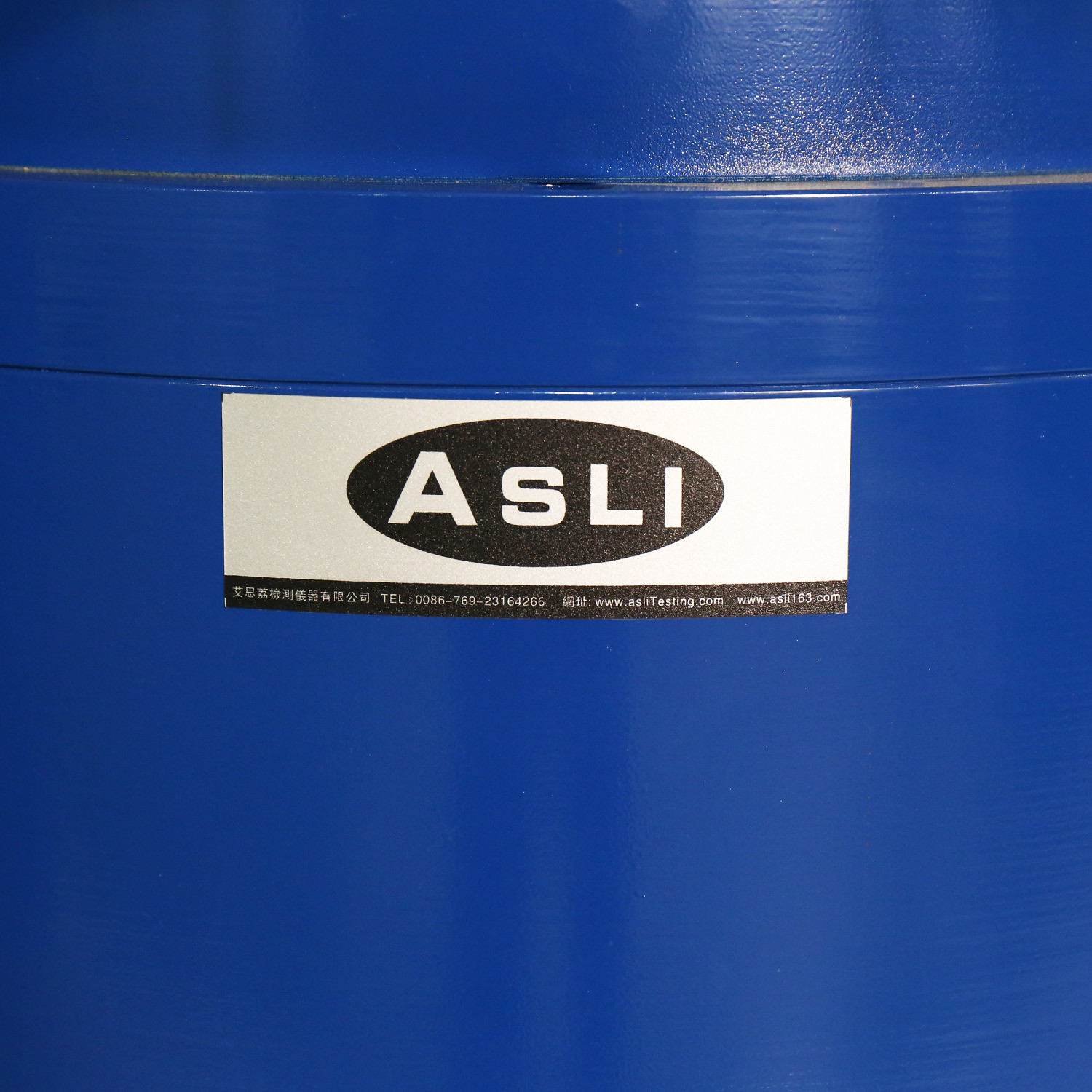

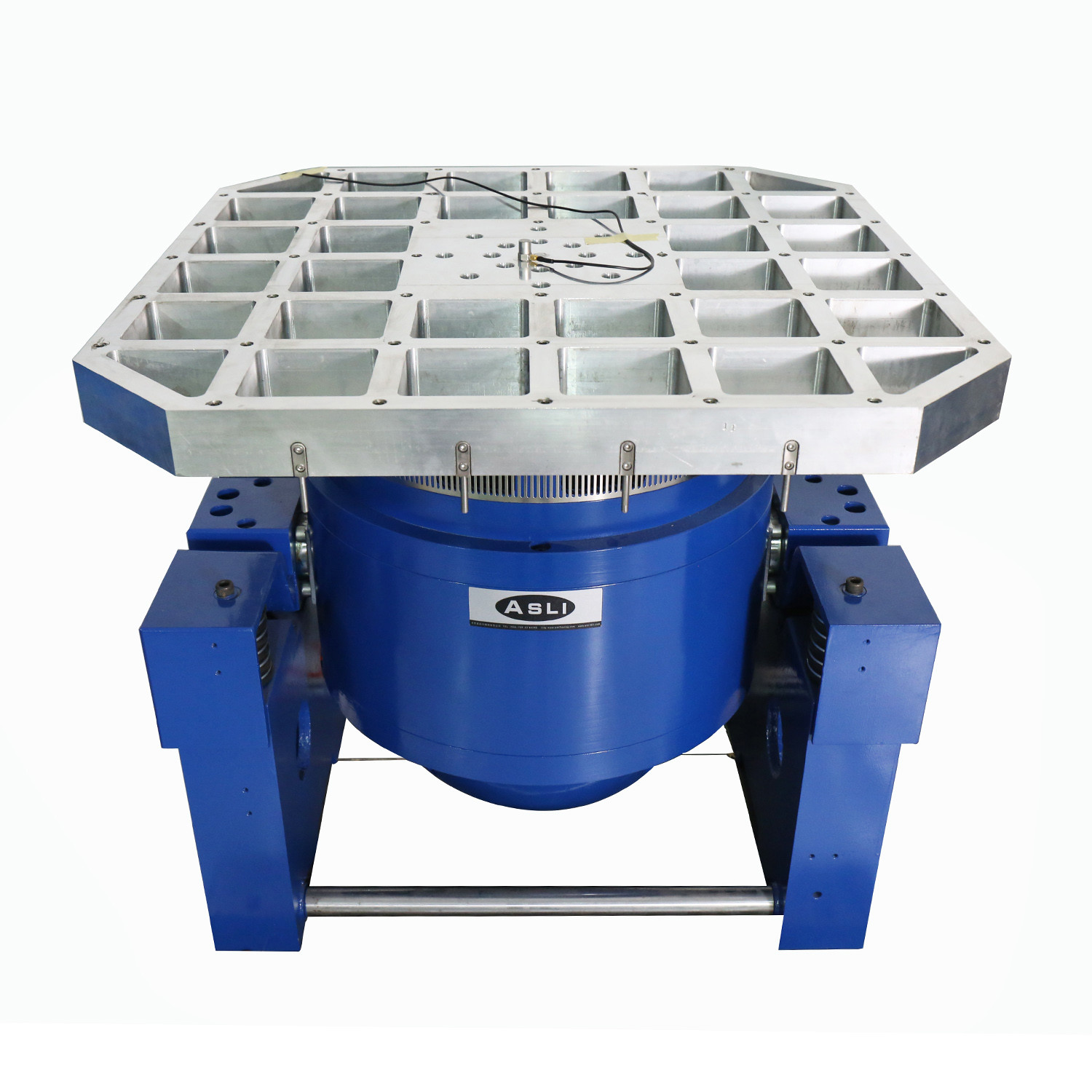

Photos pour référence :
Image d'emballage :
Toutes les questions Refroidissement par air Vibrateur à haute fréquence Système de test de vibration Agitateur dynamique bienvenue à contacter
