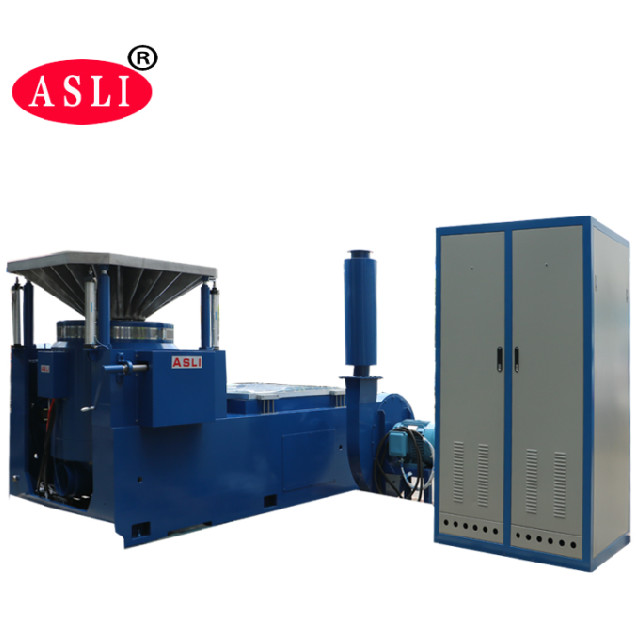

Le système de test de vibration est principalement utilisé pour les tests d'environnement de vibrations et de chocs des produits, les tests de dépistage des contraintes environnementales et les tests de fiabilité. Testeur de vibrations électromagnétiques entièrement conforme à la norme de conception des tests liés à la batterie, simulation dans certaines conditions du test de vibration de la batterie, la batterie ou le bloc-batterie est fixé sur la table vibrante, selon la fréquence prescrite, le mode d'accélération et de déplacement le long de l'échantillon de batterie. La vibration de la batterie mesurée dans trois directions mutuellement perpendiculaires ne doit pas fuir, ne pas perdre courage, ne pas être cassée, pas d'incendie ni d'explosion. Le champ d'application des tests de vibration est extrêmement large, allant des circuits imprimés, des batteries, des avions, des navires, des fusées, des missiles, des voitures, des appareils ménagers et d'autres produits industriels.
Principales caractéristiques

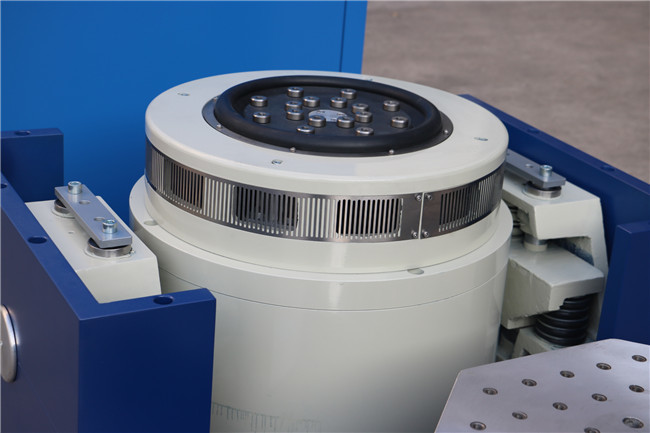

* Un agitateur électrodynamique refroidi par air

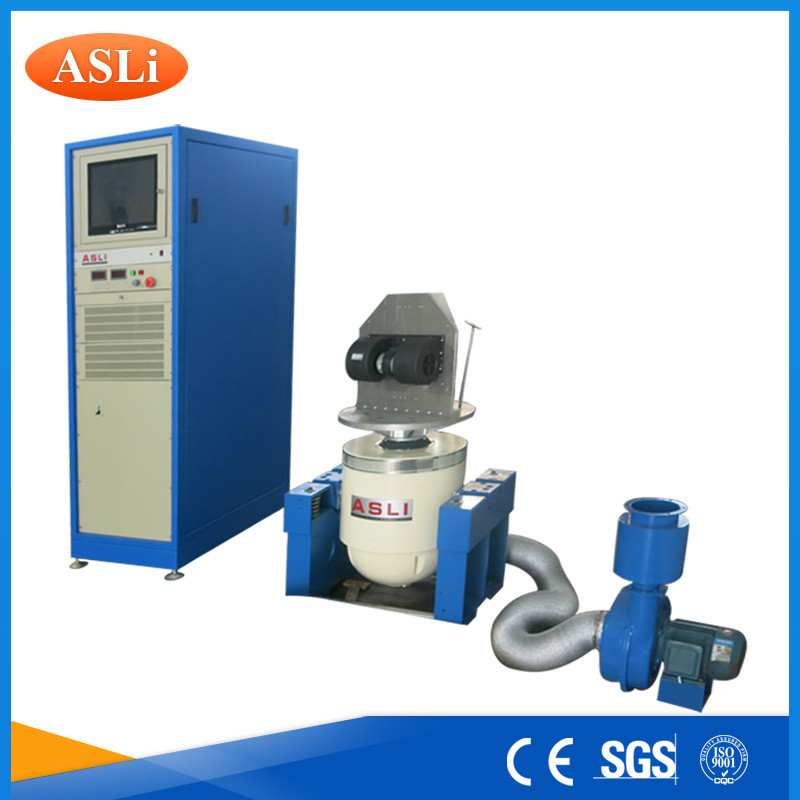

* Contrôleur de vibrations et amplificateur de puissance structurés dans une armoire tout-en-un
* Atteindre une poussée sinusoïdale maximale de 2400 newtons.
* Tests X, Y, Z sur 3 axes
Fonctions de contrôle
* Vibration sinusoïdale à fréquence fixe
* Vibration balayée * Vibration aléatoire
* Choc classique
Applications système typiques
* Test environnemental
* Test d'écran de stress
* Tests de vibrations
Avantages pour l'utilisateur
* Une installation facile peut être effectuée par l'utilisateur
* Interface utilisateur : écran tactile LCD pour le mode local et PC-windows (via Ethernet) pour la télécommande
mode;
* Mode local : démarrage rapide d'un test prédéfini, des dizaines de spécifications de test peuvent être stockées ;
* Mode distant : toutes les opérations du système, y compris la définition des tests et le stockage des spécifications de test sur Mostar, le contrôle des tests, l'examen des données de test et la documentation.
| Paramètres du générateur de vibrations électromagnétiques: | ||||
| Force d'excitation sinusoïdale maximale | 5000Kg.f en pointe | |||
| La plus grande force de vibration aléatoire | 5000Kg.fr.ms | |||
| La plus grande force de vibration de choc | 10000Kg.f en pointe | |||
| Gamme de fréquences | CC ~ 4 000 Hz | |||
| Déplacement maximal | 75 mm pp (valeur crête à crête) | |||
| Vitesse maximale | 1,8 m/s | |||
| Accélération maximale | 100G(980 m/s2) | |||
| Première fréquence de résonance | 3500Hz | |||
| Charge maximale | 750 kg | |||

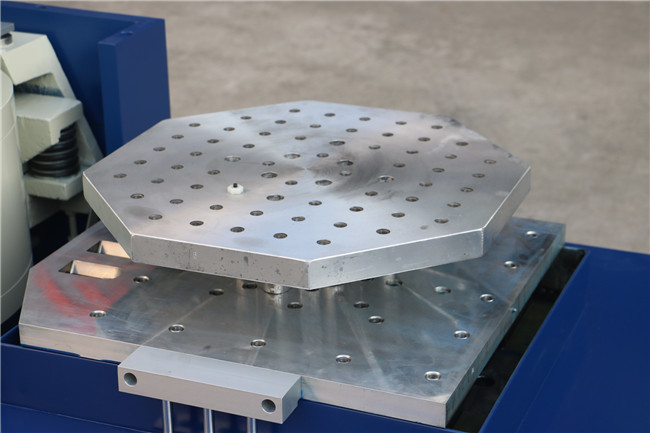

| Diamètre de la bobine mobile (diamètre mesa de travail) | Diamètre de 450 mm | |||
| La qualité de la bobine mobile | 50 kg | |||
| Charge maximale | 750Kg | |||
| Mesa de vis | 13xM8 | |||
| Fuite de flux magnétique | <10gauss | |||
| Dimension | 800 mm x 800 mm x 800 mm (machine verticale) | |||
| Poids | Environ 1500Kg | |||
| Le système d'asservissement | ||||
| Fonction | Température, pression d'air, déplacement, surtension, surintensité, sous-tension d'entrée, défaut externe, alimentation de contrôle, logique, manque d'entrée égale. | |||
| Contrôleur de vibrations numérique | ||||
| Configuration matérielle | Entrée 2 canaux, entrée 1 canal | |||
| Ordinateur de contrôle | Ordinateurs originaux, affichage à cristaux liquides (avec clavier/souris optique) | |||
| Logiciel | Fonctionnement chinois/anglais, analyse du domaine temporel et du domaine fréquentiel, source de signal, analyse de fréquence de balayage sinusoïdal, etc. WORD peut générer automatiquement des rapports de test, l'affichage des signaux et des données, le stockage, configurer les paramètres de test et l'analyse de la fonction. | |||
| Système opérateur | Windows 2000/XP | |||
| Capteur d'accélération N&B |
Domaine de fréquence : 1 à 2 000 Hz sensibilité: 50 mv/g plage de température:-24 - 250 ℃ |
|||
| Exigence électrique | ||||
| Source électrique | Triphasé, 380 V/50 Hz | |||
