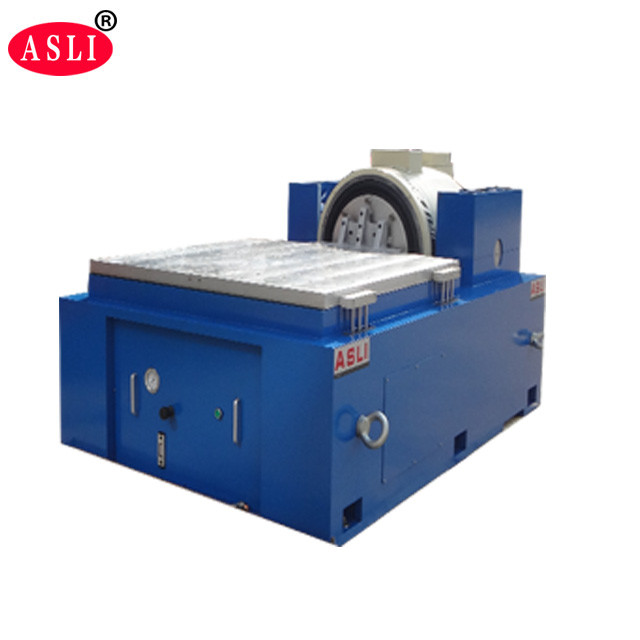

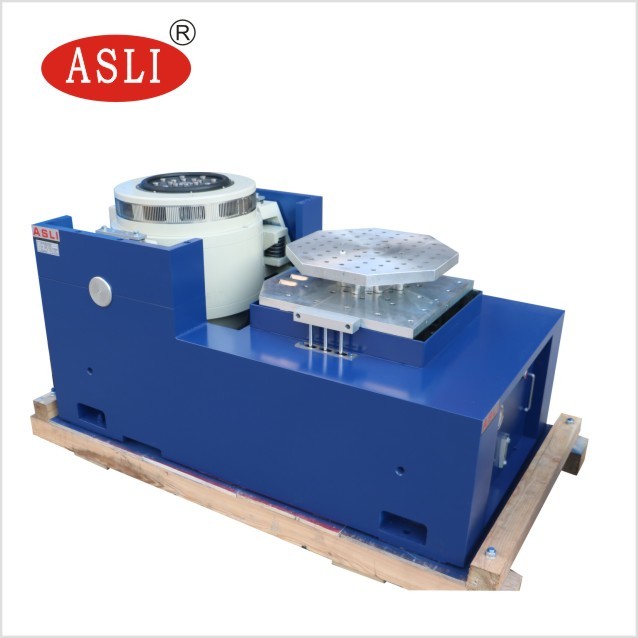

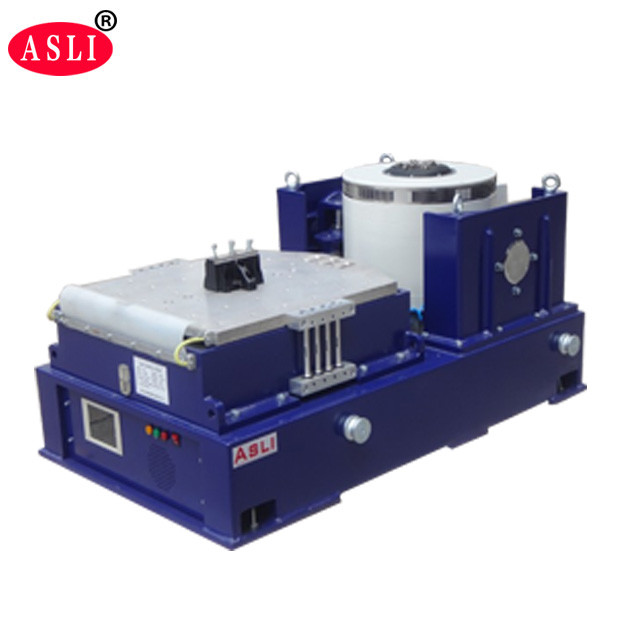

180kg Tableau d'essai de vibration de transport de simulation de la charge 6000N pour le paquet
Product Details
| force sinusoïdale: | 6000N | Vitesse: | 1,6 m/s |
|---|---|---|---|
| Déplacement: | 25mm | Fréquence: | 3 ~ 3500HZ |
| chargement: | 180 kg | accélération: | 100G |
| armature: | 230mm | ||
| Mettre en évidence |
Tableau d'essai de vibration de la charge 180kg,Tableau d'essai de vibration 6000N,6000N vibration Shaker Table |
||
Product Description
Le Table d'essai de vibration de simulation de transport de 180 kg de charge 6000 N est un vibreur à haute fréquence conçu pour simuler avec précision les conditions de vibration de transport et opérationnelles. Il adopte des technologies modernes avancées, notamment une structure à double circuit magnétique, des cercles d'action de squelette auto-générés, un support aéroporté, des roulements à rouleaux avec guidage linéaire et une isolation par tourillon. Le système est capable d'effectuer des tests de vibration sinusoïdale sur trois axes X, Y et Z, des tests de vibration aléatoire à large bande, ainsi que des tests de réponse aux chocs et de spectre de réponse aux chocs classiques (demi-sinus).
Il est largement utilisé dans les industries de la défense nationale, des armes, de l'aviation, de l'aérospatiale, des communications, de l'électronique, des appareils électriques et des appareils électroménagers.
- Force nominale : Force sinusoïdale 6000 N ; Force aléatoire 6000 N ; Force de choc 12000 N
- Plage de fréquences : 5 Hz à 3500 Hz — fréquence fixe, balayage aller-retour, sinusoïdal, aléatoire, choc
- Mode de balayage de fréquence : Linéaire, logarithmique, balayage aller-retour, fréquence fixe
- Nombre de balayages de fréquence : 1 à 32767
- Temps de balayage de fréquence : Fréquence fixe / unique 1–3600 minutes ; les courbes de balayage de fréquence peuvent être affichées
- Accélération max. : 1000 m/s² (sans charge)
- Charge max. : 180 kg
- Déplacement max. : 25 mm p-p (sans charge), double pic
- Déplacement d'impact : 25 mm
- Poids de la bobine mobile : 6,5 kg
- Directions de vibration : Vertical
- Onde de vibration : Sinusoïdale, aléatoire, choc
- Diamètre de la bobine mobile : Φ230 mm
- Dimension du système de vibration : L850 × H750 × P550 mm
- Poids du système de vibration : 590 kg

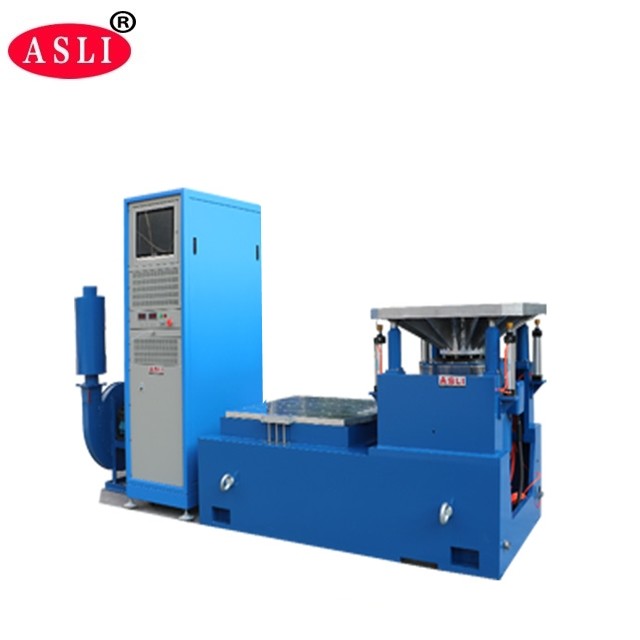

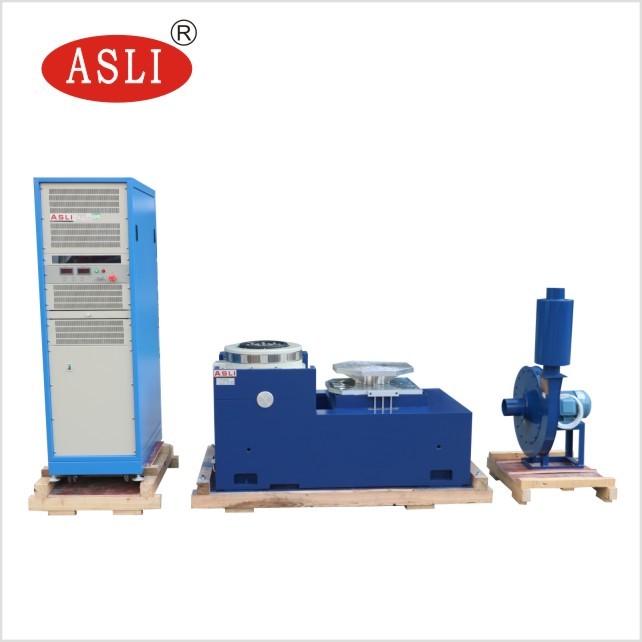

- Générateur de vibration — 1 jeu
- Contrôleur de vibration — 1 jeu
- Chambre de connexion de communication — 1 jeu
- Amplificateur de puissance DA-6 — 1 jeu
- Puissance d'excitation — 1 pc
- Logiciel de pilotage — 1 jeu
- Système de refroidissement — 1 jeu
- Ordinateur industriel — 1 jeu
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Plage de fréquences (Hz) | Accélération nominale (m/s²) | Vitesse nominale (m/s) | Déplacement nominal (p-p) mm | Charge max. (kg) | Bobine mobile (kg) | Dimension de la bobine mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
Le modèle ES-6 est la configuration correspondant à la spécification de charge de 180 kg / 6000 N décrite ci-dessus.
- Squelette de cercle dynamique bien conçu, offrant une fréquence de résonance axiale plus élevée.
- Conception à double circuit magnétique avec faible fuite de flux magnétique, structure compacte et rationnelle.
- Roulements à rouleaux de tige à culbuteur avec rigidité composite orientée droite et importée, offrant une forte capacité de charge excentrique.
- Fondation d'isolation par tourillon dédiée à l'isolation des vibrations, avec une installation mobile pratique.
- La technologie avancée du système mobile assure une haute fiabilité du cercle dynamique.
- La nouvelle conception des conduits améliore l'effet de refroidissement.
- Rigidité statique et rigidité dynamique du roulement avec un faible effet de ballon, augmentant la capacité de charge du plateau de vibration et améliorant les performances à basse fréquence.
Product Highlights
Table d'essai de vibration de 180 kg de charge 6000N pour la simulation de colis. Comprend une fréquence de 3 à 3 500 Hz, une accélération de 100 g, un déplacement de 25 mm et des tests à trois axes X/Y/Z. La conception durable du circuit double magnétique garantit une fiabilité élevée et une faible fuite de flux. Idéal pour les applications aérospatiales, électroniques et de défense.
