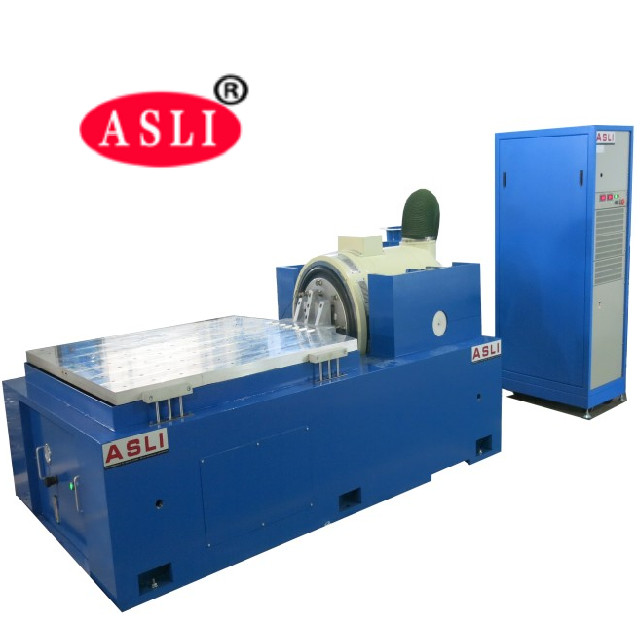

Table de vibration MIL STD 810G AC380V pour produits de qualité militaire
Product Details
| force vibratoire: | 20KN | direction des vibrations: | vibrations horizontales |
|---|---|---|---|
| Application: | Automobile | Usage: | essai de vibration à haute fréquence |
| Norme d'essai: | MIL STD 810G | Pouvoir: | AC380V |
| Mettre en évidence |
Vibration Shaker Table AC380V,Équipement de test de Tableau de vibration d'AC380V,Vibration Shaker Table du mil DST 810G |
||
Product Description

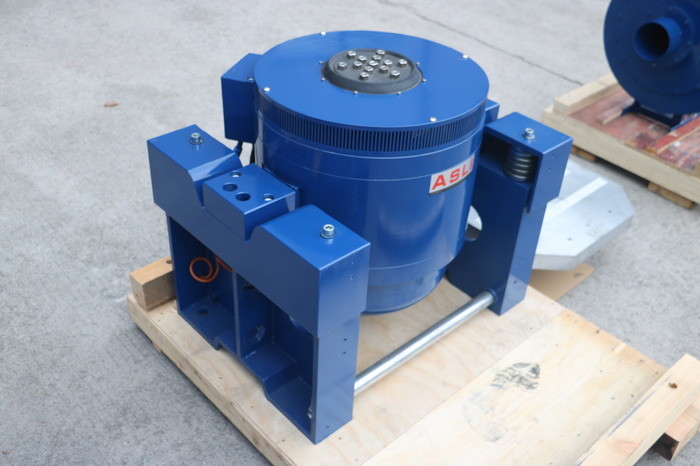

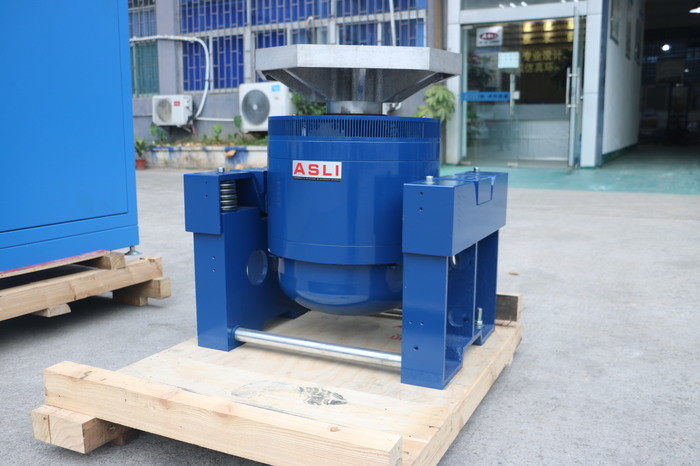

La machine d'essai de vibration à haute fréquence est principalement utilisée pour les essais environnementaux de vibration et de choc des produits, le dépistage des contraintes environnementales et les essais de fiabilité.Il répond aux besoins critiques de test dans l' aérospatialeCette plateforme de test répond à un large éventail de spécifications, y compris IEC, MIL-STD, JIS, ASTM, et d'autres.
| Modèle | Force sinusoïdale nominale (N) | Force aléatoire nominale (N) | Plage de fréquences (Hz) | Accélération nominale (m/s2) | Vitesse nominale (m/s) | Décalage nominal (p-p) mm | Chargement maximal (kg) | Résistance à l'écoulement | Dimension de la bobine en mouvement (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ 150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| Le numéro ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| Le numéro ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| Le numéro ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Le numéro ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| Le numéro ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50, sous réserve de l'accord | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Le numéro ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| Le numéro ES-100 | 100000 | 100000 | 3 ¢ 2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| Le numéro ES-120 | 120000 | 120000 | 3 ¢ 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| Le numéro ES-160 | 160000 | 160000 | 3 ¢ 2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| Le numéro ES-350 | 350000 | 350000 | 3 ¢1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Le système de suspension flexible et le guidage en ligne droite offrent une forte capacité de roulement, d'excellentes performances de guidage et une grande stabilité.
- L'airbag de charge centrale offre une haute rigidité statique, une faible rigidité dynamique, une forte capacité de support et d'excellentes performances dynamiques.
- Le diagnostic rapide par auto-examen et la protection de la chaîne assurent une sécurité et une fiabilité élevées.
- Le dispositif d'isolation et d'amortissement des airbags élimine le besoin de fondations spéciales, reproduit parfaitement les ondes vibratoires et réduit la transmission des vibrations.
- Disponible avec différentes plateformes d'expansion horizontale et verticale.
- Compatible avec tous les types de régulateurs de vibrations pour un fonctionnement simple.
- Un petit banc de chargement permet une accélération et une fréquence de travail plus élevées, améliorant la capacité de chargement et les performances globales du banc de machines.

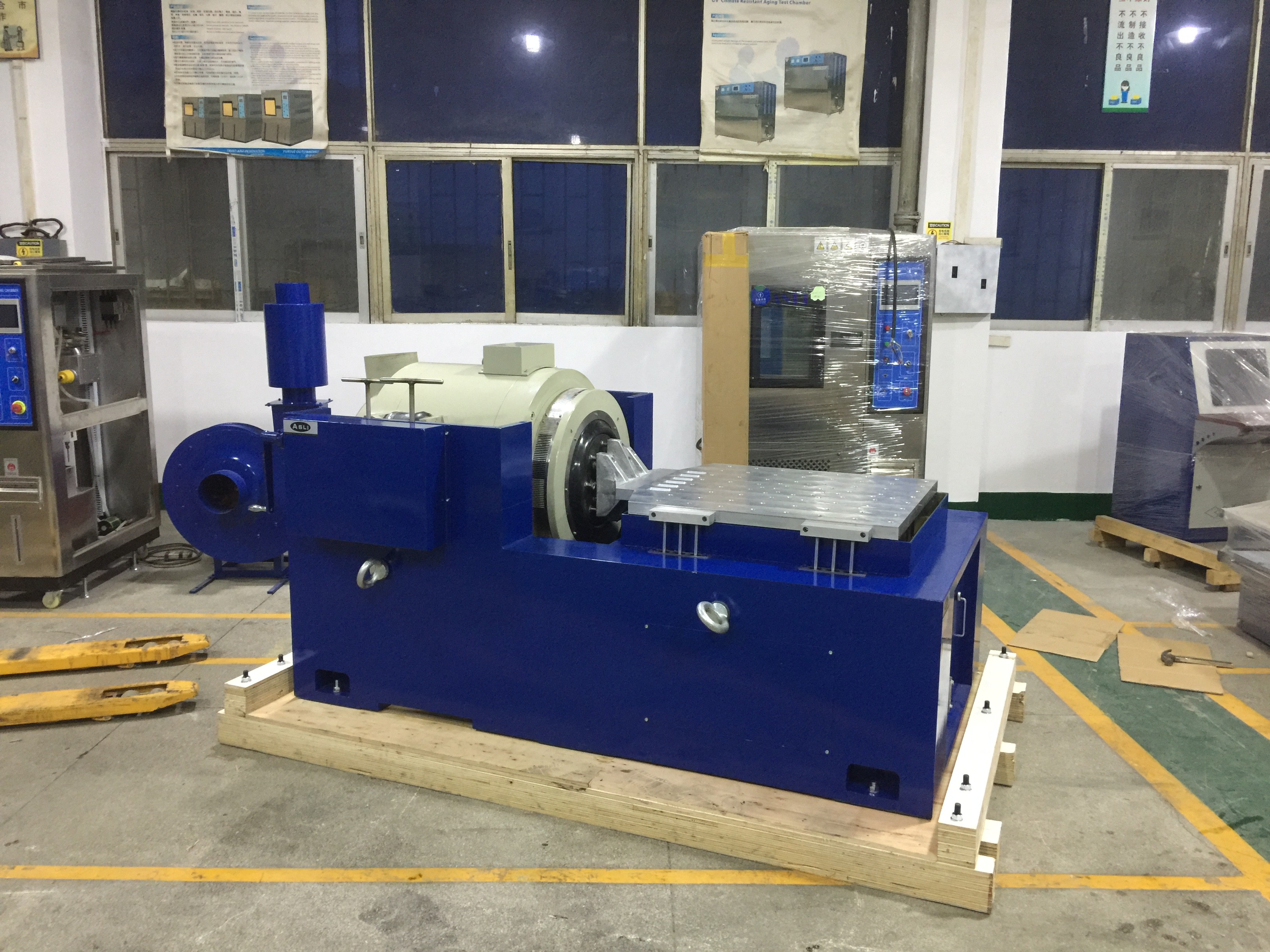

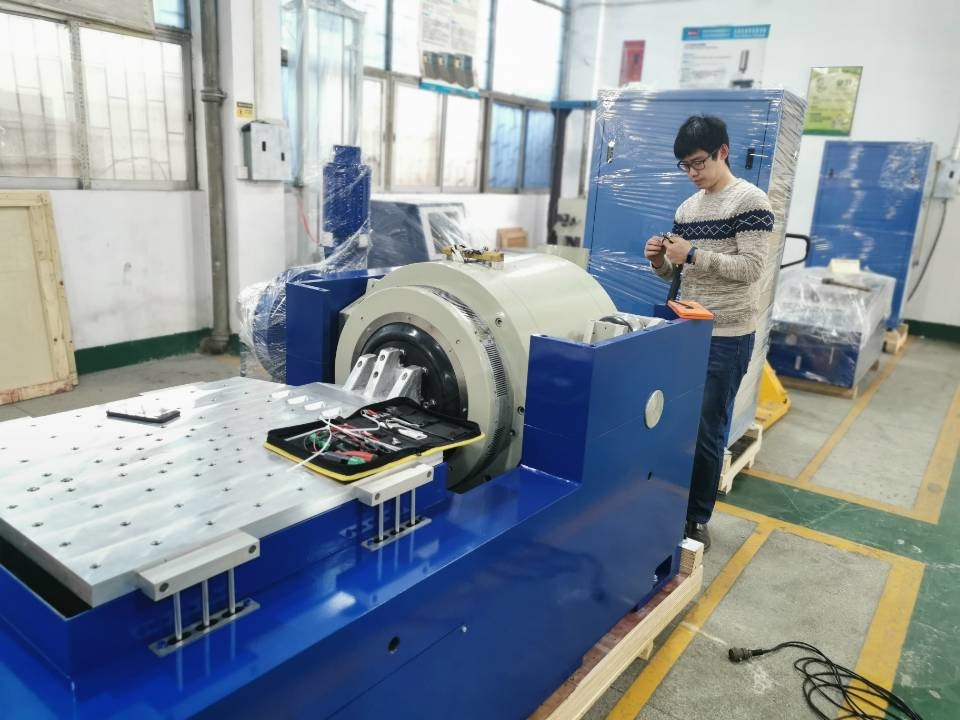

- Le banc horizontal et le banc de vibration constituent une unité intégrale dotée d'une structure robuste, pratique à installer et à régler.
- La piste de pression statique avec conception en forme de V offre des capacités résistantes à la pente et à la charge de biais.
- La pompe à huile intégrée offre une conception bien structurée et un fonctionnement facile.
| Modèle | Taille du banc (mm) | Plage de fréquences (Hz) | Poids des pièces mobiles (kg) |
|---|---|---|---|
| L'exemption est accordée à l'État membre. | 300 × 300 × 22 300 × 300 × 26 300 × 300 × 30 |
5 ¢ 1000 5 ¢1500 5 ¢ 2000 |
6.6 7.8 9.0 |
| L'aide à l'éducation | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 |
5 ¢ 1000 5'1400 5 ¢ 2000 |
11.2 13.2 16.0 |
| L'équipement de base | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5 ¢ 1000 5 ¢1500 5 ¢ 2000 |
19.3 23.1 27.0 |
| L'exemplaire est le suivant: | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5 ¢ 1000 5 ¢1200 5 ¢ 2000 |
27.5 33.0 45 |
| L'exemption est accordée à l'État membre. | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5 ¢ 800 5 ¢ 1000 5 ¢1500 |
36.8 44.2 52 |
| L'exemption est accordée à l'État membre. | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 |
5 ¢ 1000 5 ¢1500 5 ¢ 2000 |
57.7 76.9 86.5 |
Product Highlights
Table vibrante MIL STD 810G AC380V pour produits de qualité militaire. Force 20KN, vibration horizontale, tests à haute fréquence. Suspension flexible, amortissement des airbags, aucune fondation spéciale n'est nécessaire. Idéal pour l'automobile, l'aérospatiale et l'électronique. Conforme aux spécifications CEI, MIL-STD, JIS, ASTM.
